林上环带色差仪发明专利与实际应用：LS170、LS172、LS175案例解析

林上科技获得了《一种环带测色仪和颜色测量方法》发明专利，这个发明主要是解决色差仪小型化和测量复现性之间的平衡。目前这项技术已经在林上多款产品上应用，许多高校、科研及企业机构也在使用林上环带色差仪。

林上环带测色仪发明专利

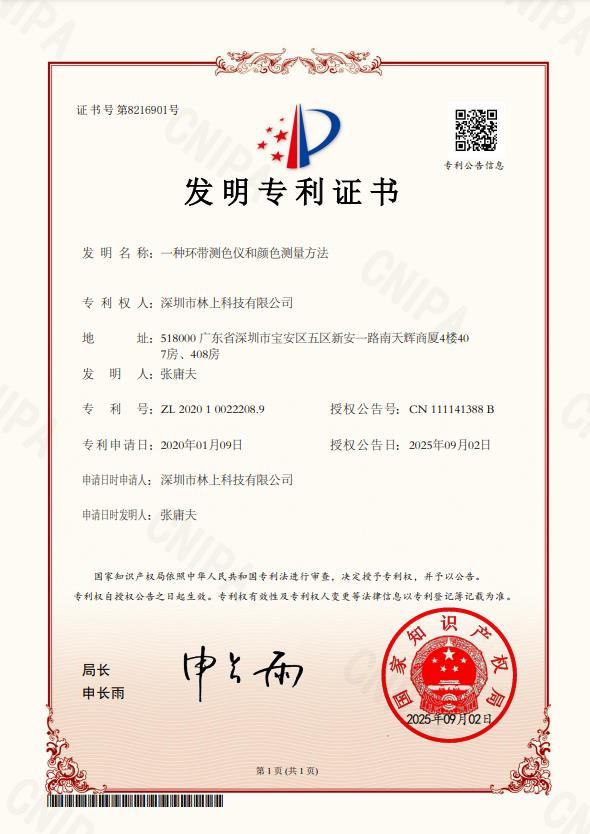

林上科技《一种环带测色仪和颜色测量方法》发明专利，专利号“ZL 2020 1 0022208.9”。实验室高精度测色设备通常比较大，不满足生产现场手持携带快速测量的需求。这个专利就是通过一种新的光源布局、漫反射结构和折叠光路，让色差仪能够在较小的空间内实现均匀照明。在做到小尺寸的同时还能够保证高精度的测量结果。

专利结构有哪些关键部分

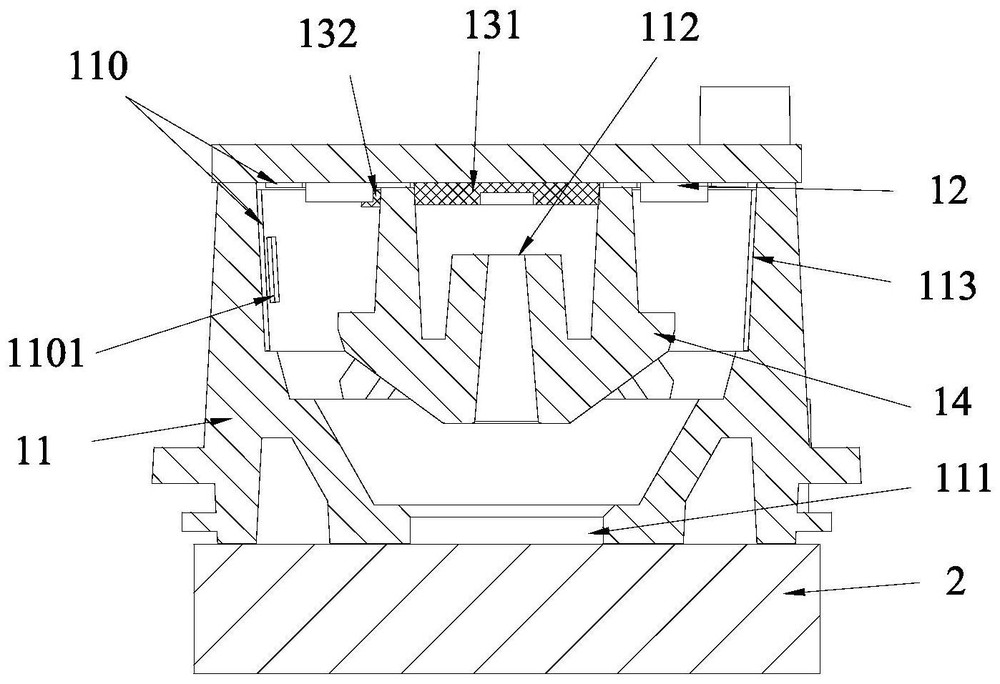

专利中环带测色仪主要组成包括“遮光壳、连续谱光源、第一颜色测量设备和漫反射面，遮光壳的底部开设有采样孔径”。

遮光壳也就是一个不透光的盒子，在底部开了一个小孔即采样孔径，测试时将小孔对准被测材料，仪器内部就会形成一个稳定的内部光学环境，避免外界光线影响测量。

连续谱光源是仪器的内置光源，光源的位置经过特殊设计，不能直接照到采样孔径上。

漫反射面贴在遮光壳的内壁，光源打到漫反射面上就会被均匀地散射开，再通过采样孔径照到样品上。

第一颜色测量设备也叫做接收器，用来接收并测量样品表面反射回来光强。

这个专利测量方法的巧妙就在于光路折叠，光源不是直接照到样品，而是在仪器内部经过漫反射后再到达样品，把原本需要较长空间完成的光路“折叠”起来。仪器尺寸就可以做得非常小，而稳定均匀的照明环境也让测量结果更一致，哪怕换个时间甚至换一台同型号仪器测量这个样品，得到的数据也会十分接近。

技术成果落地产品和使用场景

这项发明专利应用在林上的许多色差仪产品中，例如LS170、LS172、LS175等色差仪，环带小型测色结构让质检人员能够随身携带。产品参数中明确单次测量时间约1秒，测量样品快速得到结果，方便生产现场进行来料检测、生产过程质量控制和成品颜色测量。林上这几款色差仪在预热校正后，每间隔3s测量一次白板，在测量30次后平均值依然能够做到ΔE*ab小于0.03的重复性，数据波动小。即使不同操作人员、不同时间来测量也能保持比较一致的结果。现场人员检测就可以建立一个统一的Lab颜色标准，减少肉眼判断颜色时一个人觉得差不多，另一个人觉得有色差的争议。

林上LS170、LS172、LS175不同型号均使用环带测色结构，但根据不同使用需求和测量场景有一些差异化处理。

LS170色差仪是小型测色的典型代表，几乎只有一只口红的大小，因此它是没有显示屏的，需要连接手机APP使用，适合测量印刷品颜色。

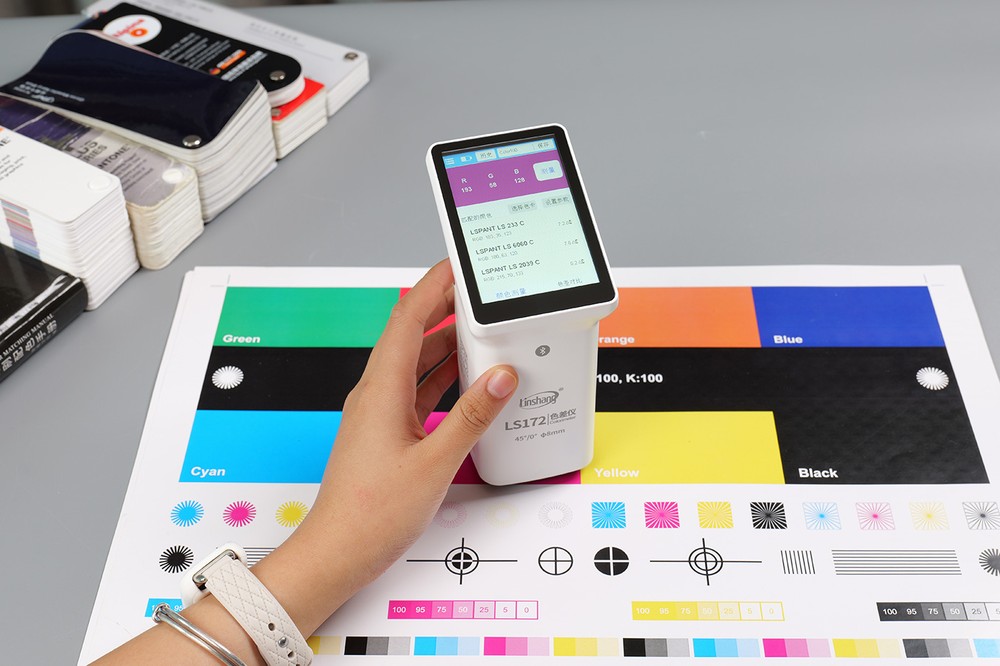

LS172比LS170稍微大一些，大约是一个手机的大小，配有一个触摸显示屏，无需连接手机可以单独使用仪器，也可以连接手机APP或者电脑软件导出数据。

LS175和LS172几乎相同，唯一的区别是LS175采样孔径比较大，足足有20mm，LS175非常适合测量布料皮革之类表面带有纹理的材料。

高校、科研与企业应用案例

林上环带色差仪专利产品（LS170、LS172、LS175）在高校实验室、科研论文与企业研发生产等场景中广泛应用。

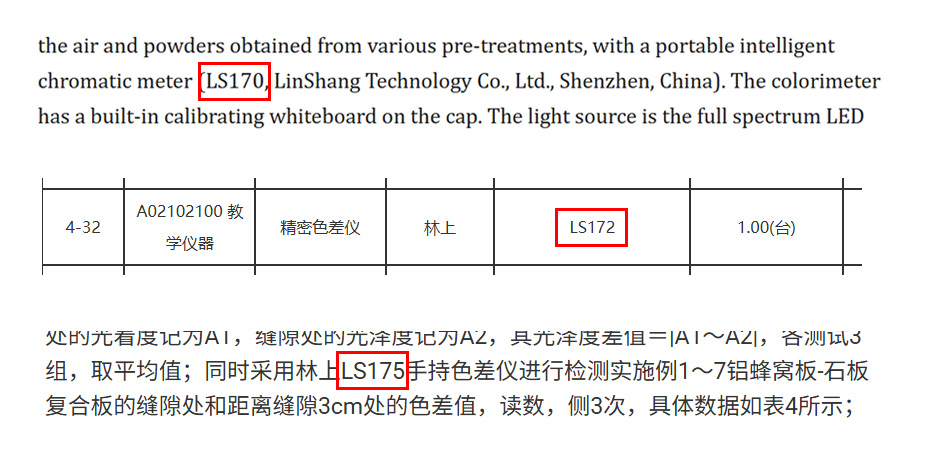

1.高校实验室采购与研究专利

内蒙古科技大学本科专业实验室建设专用设备采购项目中采购了林上LS172精密色差仪。

海南大学三亚南繁研究院的授权专利《一种同时解决荔枝果皮滞绿和果肉退糖的叶面肥及其应用》，在实验部分直接写了采用林上科技公司的LS170色差计测定荔枝果皮h值。

山东大学授权专利《一种具有单向导液功能的pH敏感型慢性伤口医用敷料及其制备方法》，在颜色测量实验中使用林上LS172色差仪对负载花青素的PAN纳米纤维膜的L、A、B值进行测量，分析不同pH环境下材料的显色行为。

2.科研论文应用

《Foods》期刊上的论文《Pre-Treatment, Extraction Solvent, and Color Stability of Anthocyanins from Purple Sweetpotato》在论文方法部分明确使用林上LS170对紫薯切片及不同预处理后的粉末进行CIEL*a*b*颜色测量，并计算色度C和色差ΔE。

《LWT》期刊论文《Postharvest white light combined with different UV-B doses differently promotes anthocyanin accumulation and antioxidant capacity in mango peel》使用LS170色差仪测量芒果果皮a*值，也就是果皮的红度。

3.企业实际应用

上海群华涂装成套设备制造有限公司公开环评文件中，公司的喷漆实验室设备清单有LS170色差仪1台，用于测量喷漆涂装颜色。

环球石材（东莞）股份有限公司的一项授权专利《一种铝蜂窝板-石板复合板的制备方法》中，明确采用林上LS175手持色差仪检测铝蜂窝板-石板复合板的缝隙处和距离缝隙3cm处的色差值。

林上科技《一种环带测色仪和颜色测量方法》发明专利解决了在有限的空间内兼顾均匀的照明环境和测量复现性的问题，让客户能够得到一台更小巧便携兼具准确性的色差仪。
