林上《一种涂层测厚仪测试装置》专利技术解读与产品应用

林上《一种涂层测厚仪测试装置》专利技术解读与产品应用

林上推出的“一种涂层测厚仪测试装置”（实用新型专利 ZL202020995048.1）可通过机械恒力下压与导轨定位，来实现测厚过程中的标准化和高重复性，使用LS225搭配F500等探头，可以有效降低人工手持测量带来的数据波动与工件损伤风险。本文主要讲解了此专利的关键技术点、核心优势以及产品应用方案，帮助实验室与品质管控实现可追溯的涂层厚度数据。

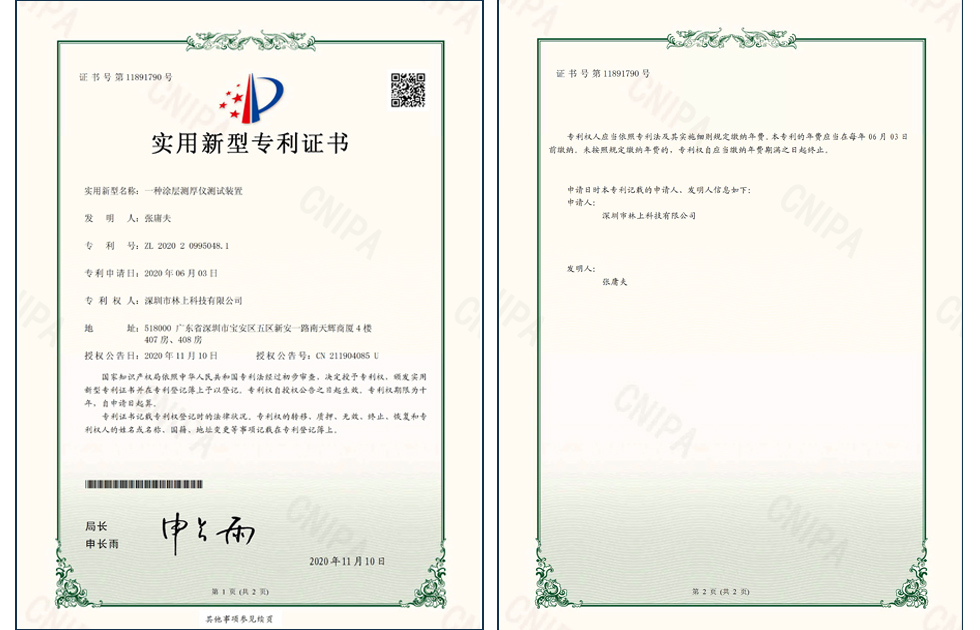

名称：一种涂层测厚仪测试装置

专利号：ZL202020995048.1

类型：实用新型专利

专利权人：深圳市林上科技有限公司

专利核心技术解析

该专利所说的测试装置，本质是测厚仪专用测试机架。通过机械结构设计保证探头的垂直性、恒力下压与位置重复性。核心结构与工作原理解读如下：

1. 恒力下压设计：通过“拉动杆 + 活动组件重力”的组合实现探头下压，测量压力来自装置重力而非操作者手力，从根源上消除按压力度差异。

2. 导轨+滑块精准定位：导轨与滑块保证活动组件的直线导向，确保探头在同一位置、同一方向下重复接触被测物表面。

3. 传动与复位机构：通过把手驱动齿轮带动拉动杆，再配合复位弹簧实现探头的可控升降和自动复位，操作方便，可避免因过度转动把手而损坏被测工件。

4. 高度可调节设计：底板+固定杆+机架+平口台钳，可通过调节紧固螺丝来调节支架的高度，适配不同体积/高度的工件。

5. 可活动固定底座：平口台钳底座，方便测试时固定材料，自由移动测试的工件。

核心技术优势

与现有技术相比，本实用新型的有益效果是：

1 . 恒定测量压力：探头与被测材料的压力是不受把手力度的影响的，主要靠活动组件重力向下运动，确保每次测量的压力都一样，保持数据一致性。

2 . 防止过压损坏工件：探头在接触到被测材料后，就会停止向下运动，把手转动过头也不会把被测材料压坏，提升安全性。

3 . 定位精准：活动组件通过导轨和滑块定位，确保每一次测量的是同一个位置，提高测量准确性。保证探头垂直下压解决人工手持“角度不垂直”的痛点。

4 . 高度可调：可以根据被测材料的高度/体积调整支架的高度，以适配不同工件的尺寸。

涂层测厚仪产品应用

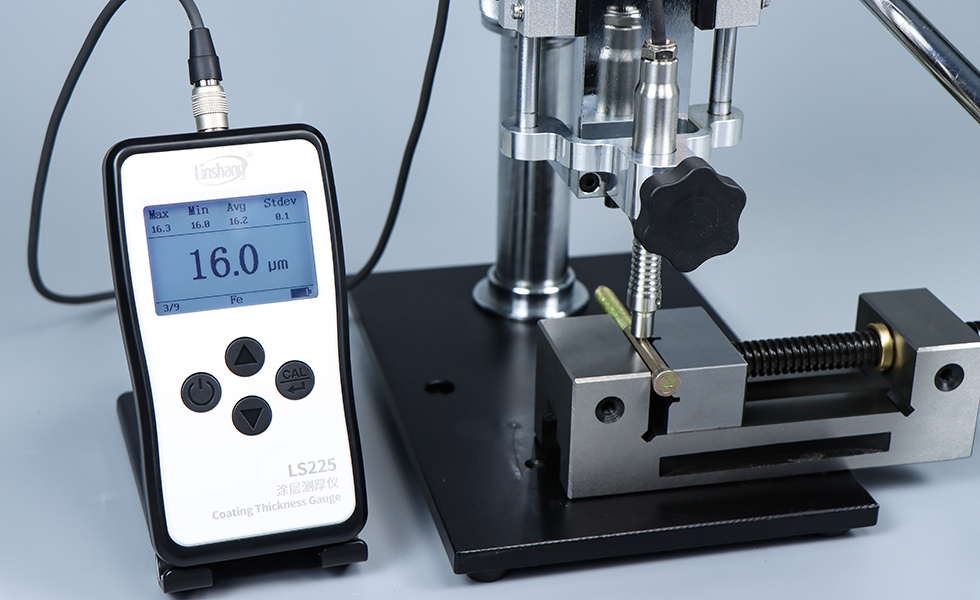

该测试装置需搭配林上涂层测厚仪LS225+F500探头使用，广泛适用于以下场景中：

汽车零部件：车厂及配套厂的漆层厚度抽检与来料管控；

五金/电镀/阳极氧化：镀层、氧化膜厚度的一致性检测；

涂装与防腐工程：钢结构、管道防腐涂层的质量验收；

第三方检测与计量机构：对测量重复性与可追溯性有高要求的实验室；

科研院所与质检教学：标准化演示与比对实验。

相比人工手持测量，测试装置+仪器的组合使用，把“操作标准化”嵌入流程，消除了人为误差，使测试数据的重复性可达到 0.1μm，帮助用户建立可复现、可追溯的涂层厚度数据。

测试装置使用介绍

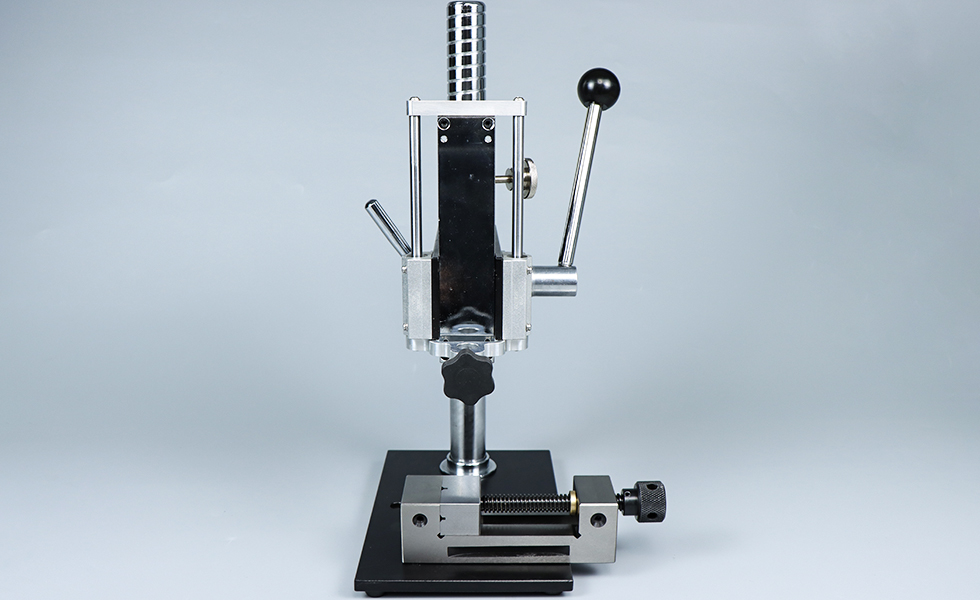

测试装置由有底板、固定杆、机架和平口台钳组成，林上涂层测厚仪LS225+F500探头主要操作步骤如下：

1. 调整支架高度：松开支架上的紧固螺丝，可以调节支架在固定杆上的高度。

2. 放置探头和工件：将仪器探头插入圆孔内拧紧，探头对准工件表面后，再拧紧紧固螺丝将左右固定住。测试的工件可以平口台钳进行固定，接着将被测工件置于探头正下方。

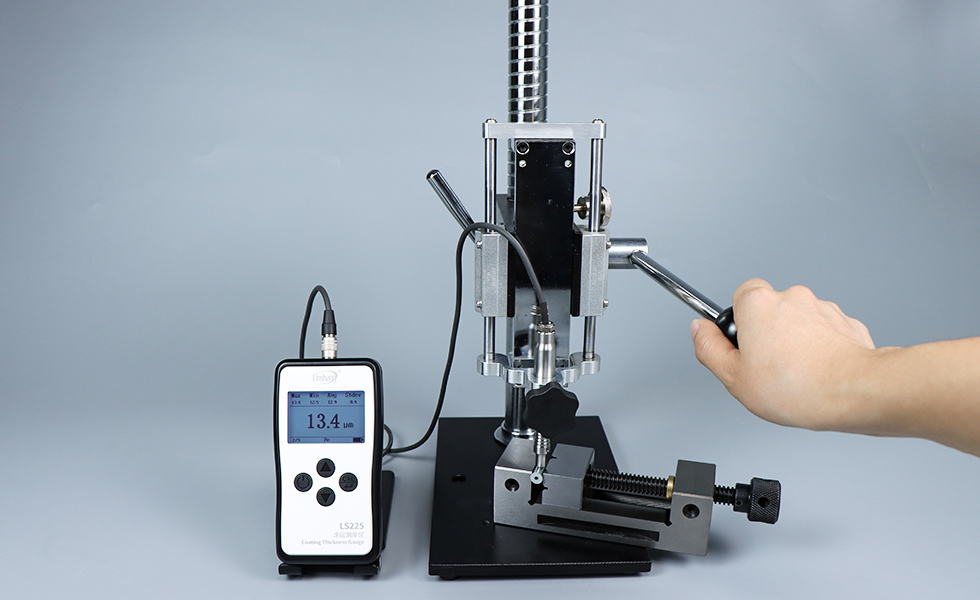

3. 测量操作：下压手压把柄，齿轮带动拉动杆向下，拉动杆推动活动组件在重力作用下下移，探头垂直下压接触被测工件表面，屏幕上即可读取数值。

4. 重复测量：若需在同一个位置重复测试多次，保持支架与底座不变即可。

结语

林上始终将“测量可靠性”作为产品研发的核心目标之一。这项《一种涂层测厚仪测试装置》实用新型专利，不只是一个机架或夹具——它把“操作标准化”嵌入到测量流程，帮助实验室与品控产线实现可复现、可追溯的涂层厚度数据。
