林上单光孔镜片测试仪获发明专利，多波段透过率技术已用于科研与工业检测

像手机盖板、IR油墨孔、功能薄膜之类的产品经常需要检测某些特定波段的透过率，传统测量方法要么是光谱仪测量，成本会比较高，而且对于科研与工业检测，很多时候只是需要测几个固定波段的数据，并不需要完整的光谱。还有一种是多光孔透过率测试仪，需要测量的每个波段都放一个特定小灯珠，这对材料尺寸要求就比较大，需要对上多个光孔，各个光孔位置不同，测量区域就会有偏差，数据并不够准确。针对这些情况，林上科技开发了单光孔多波段测量结构，并申请了相关发明专利《一种单光孔镜片测试仪》。

《一种单光孔镜片测试仪》发明专利介绍

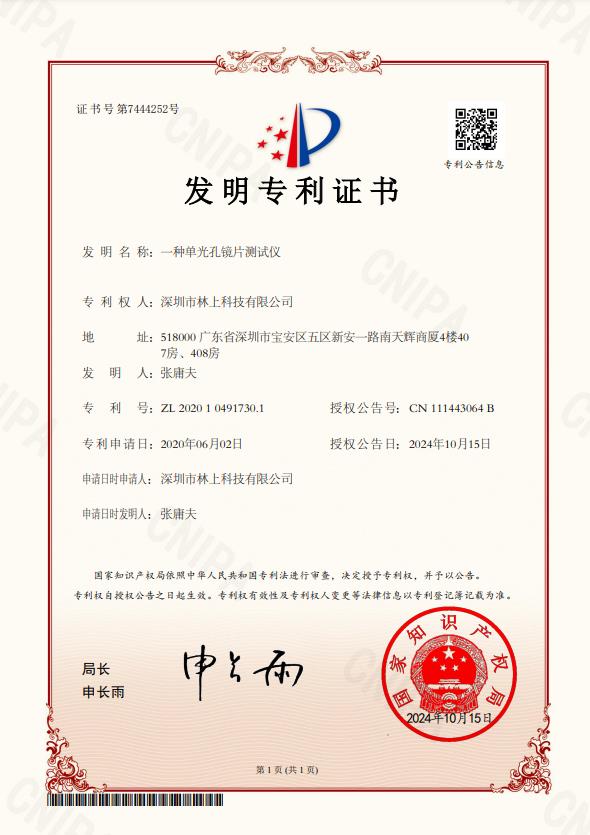

林上科技《一种单光孔镜片测试仪》发明专利，专利号“ZL 2020 1 0491730.1”，授权公告号“CN111443064B”。仪器采用四个LED作为光源，直接测试出四个波段对应的透过率值，而不需要使用光谱仪。这个专利解决的核心问题就是怎么混合光路，让不同波段的光源共用一个测试孔完成测量。

四个LED如何被整合到同一个测试孔

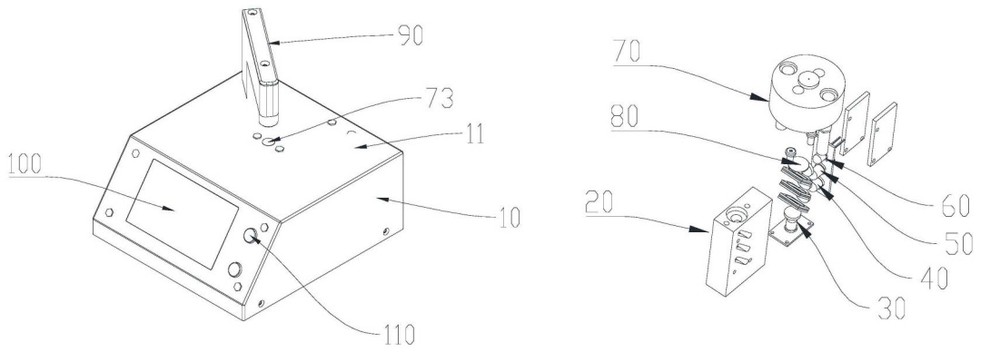

仪器设置4个光源组件， 4组光源组件分别负责不同波段。每个光源组件包括一个LED灯和一个光学滤光片，LED灯光透过滤光片得到该波长的光，再通过多块玻璃改变传播方向，最后汇聚到同一个聚光透镜。这样，不同波段最终都从同一个测试孔射出。就像潜望镜，将光线通过不断反射/折射，让它从我们想要的位置出来。

4束测试光依次穿过待测物体和第二聚光透镜，再进入探测器，探测器采集并分析每束光线，最后将测量结果显示在屏幕上。

为什么这种结构适合生产线批量检测

这种单光孔镜片测试仪比光谱仪、多光孔透过率测试仪更加适合生产线的批量检测。

LED光源测量方案比光谱仪结构简单，价格相应的也更低，工厂可以花费低成本投入就得到符合测试需求的仪器。

测量只需要对准一个测试孔，不需要同时贴合多孔径或者每换一个波长就重新对孔，检测所需时间更短，非常适合生产线连续抽检和批量质检。多个波段同一个测试孔同时测量，还减少了多次反复定位造成测量位置的偏差，对于IR油墨孔这类测量区域本身就很小的产品，这一点就非常有用了。

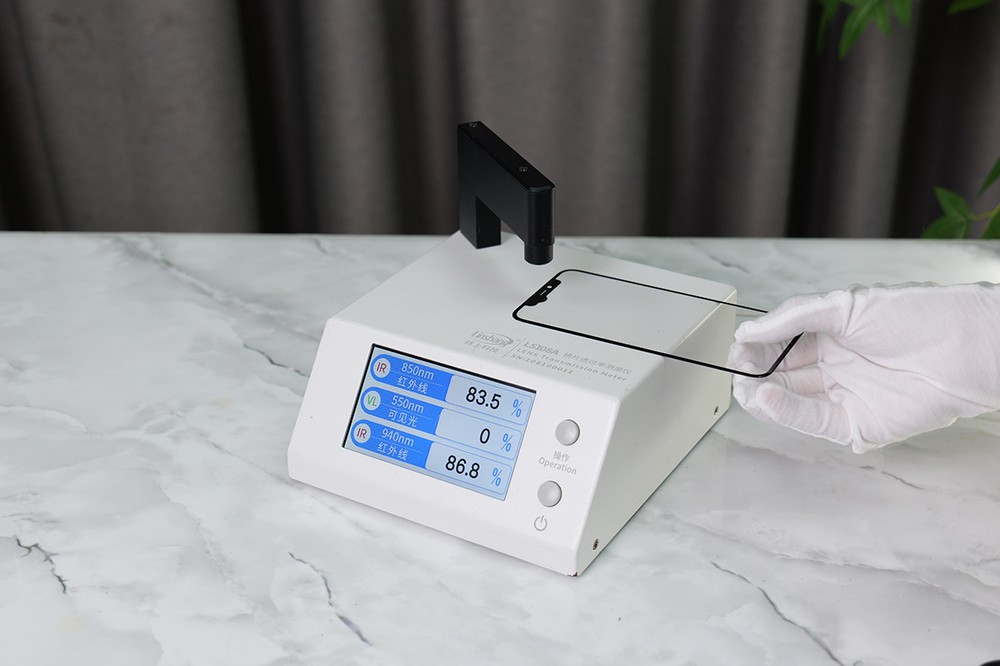

林上《一种单光孔镜片测试仪》发明专利目前已经应用在LS108、LS108A、LS108D、LS108H多款光学透过率测试仪产品上。其中LS108D测量孔径仅0.5mm，其它三款仪器测量孔径只有1mm。

实际应用案例解析

科研材料性能研究：LS108H/LS108A/LS108用于新材料光学性能研究

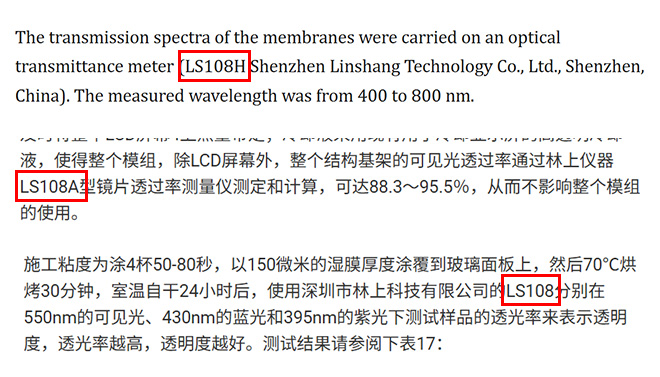

芳纶复合膜研究：中国科学院广州化学研究所与中国科学院大学的研究人员2021年发表在《Polymers (Basel)》期刊上的论文中，研究人员使用了林上LS108H获取芳纶复合膜的透光率，分析不同材料结构对透明度的影响。

温敏水凝胶研究：LS108A则被用在温敏水凝胶的透明度测试装置中。西北工业大学、KAUST和香港理工大学相关研究人员在《ACS Applied Polymer Materials》发表的论文中，通过 LS108A透过率测试仪测量水凝胶透光率随温度变化的情况。

纳米可食用薄膜研究：在特殊功能膜的相关研究中也出现了LS108的产品。埃及农业研究中心、哈立德国王大学等科研团队在《Materials》期刊上关于纳米可食用涂层和薄膜的研究论文中，用LS108对纳米可食用薄膜在395nm、430nm和550nm的光透过率进行测试，比较材料对紫外、蓝光及可见光区域的光学响应。

光学与显示器件检测：LS108A测量LCD光学模组

佛山市顺德区德怡创展电子科技有限公司专利CN223308739U《新型LCD光学模组》专利说明书中采用LS108A镜片透过率测量仪，对LCD光学模组相关结构的可见光透过率进行测定和计算。林上LS108系列透过率测试仪除了测量单独一块膜或者一种材料，也可以检测多层结构组合的光学模组整体透过率性能。

工业材料开发：LS108/LS108H在工业材料研发中的应用

功能涂层研究：广州冠智新材料科技有限公司发明专利CN116676035B《一种水性双组分超哑肤感涂料及其制备方法和应用》使用林上LS108测量涂料样品在550nm的可见光、430nm的蓝光和395nm的紫光下的透过率表示涂料的透明度。

工程塑料研究：LS108H还可用于激光焊接材料研发。金发科技有限公司CN118027664A《一种低介电常数可激光焊接的聚酰胺复合材料及其制备方法和应用》专利说明书中明确使用林上LS108H测量激光焊接聚酰胺材料样板在940nm的近红外透过率，分析激光加工中能量能否到达焊接界面。

林上科技《一种单光孔镜片测试仪》采用多LED光源、混合光路和单测试孔的设计，多个波段共用一个测量位置，在实际生产过程中减少了测量尺寸和位置的限制，在科研和工业场景中广泛使用。
