中空玻璃测厚仪如何测量各片玻璃与空气层厚度

中空玻璃测厚仪用于解决一个很具体的问题：当玻璃只能从一侧接近时，怎样确认内部究竟由几片玻璃、几个空气层组成。已经装框的门窗、完成施工的幕墙以及无法接触背面的玻璃，都不适合用普通卡尺直接测量各层结构。此时可以利用玻璃不同界面的反射信号，计算每片玻璃和中间空气层的厚度。

现场测量看起来只是把仪器放在玻璃表面，但要得到可重复的数据，需要先确认玻璃结构、选择合适位置、观察反射信号，再通过多点复测排除偶然误差。尤其是三玻两腔、夹层中空、镀膜中空等结构，反射界面数量较多，不能把一次自动显示结果直接当成最终结论。

测量前先了解被测结构

普通双玻单腔结构包含外片玻璃、空气层和内片玻璃。三玻两腔结构则增加一片玻璃和一个腔体。夹层中空玻璃可能在某一侧使用两片玻璃加胶片组成的夹层单元；镀膜或Low-E玻璃还存在涂层反射界面。不同结构产生的反射信号数量和强弱并不相同。

开始测量前，应尽量查阅图纸、订单、标签或生产记录，获得一个预期结构。预期结构不是替代测量，而是帮助操作人员判断显示出的层数是否合理。若仪器识别出的反射界面与预期明显不一致，应更换测量位置、检查玻璃表面状态，并考虑是否存在贴膜、夹层或特殊镀膜。

光学反射测厚的基本逻辑

激光或光学信号进入玻璃后，会在空气与玻璃的界面发生反射。仪器接收不同界面返回的信号，并根据界面之间的位置关系计算相应厚度。第一片玻璃有前后两个主要界面，中间空气层连接下一片玻璃的前表面，后续玻璃和腔体依次产生更多反射信息。

因此，仪器测得的不是从外表面到内表面的单一距离，而是对多个反射界面进行识别和分段计算。玻璃层、空气层、夹层胶片和部分镀膜层的光学特性不同，信号强弱也会变化。数码显示可以减少刻度估读，但复杂结构仍需要结合预期层次和重复测量进行判断。

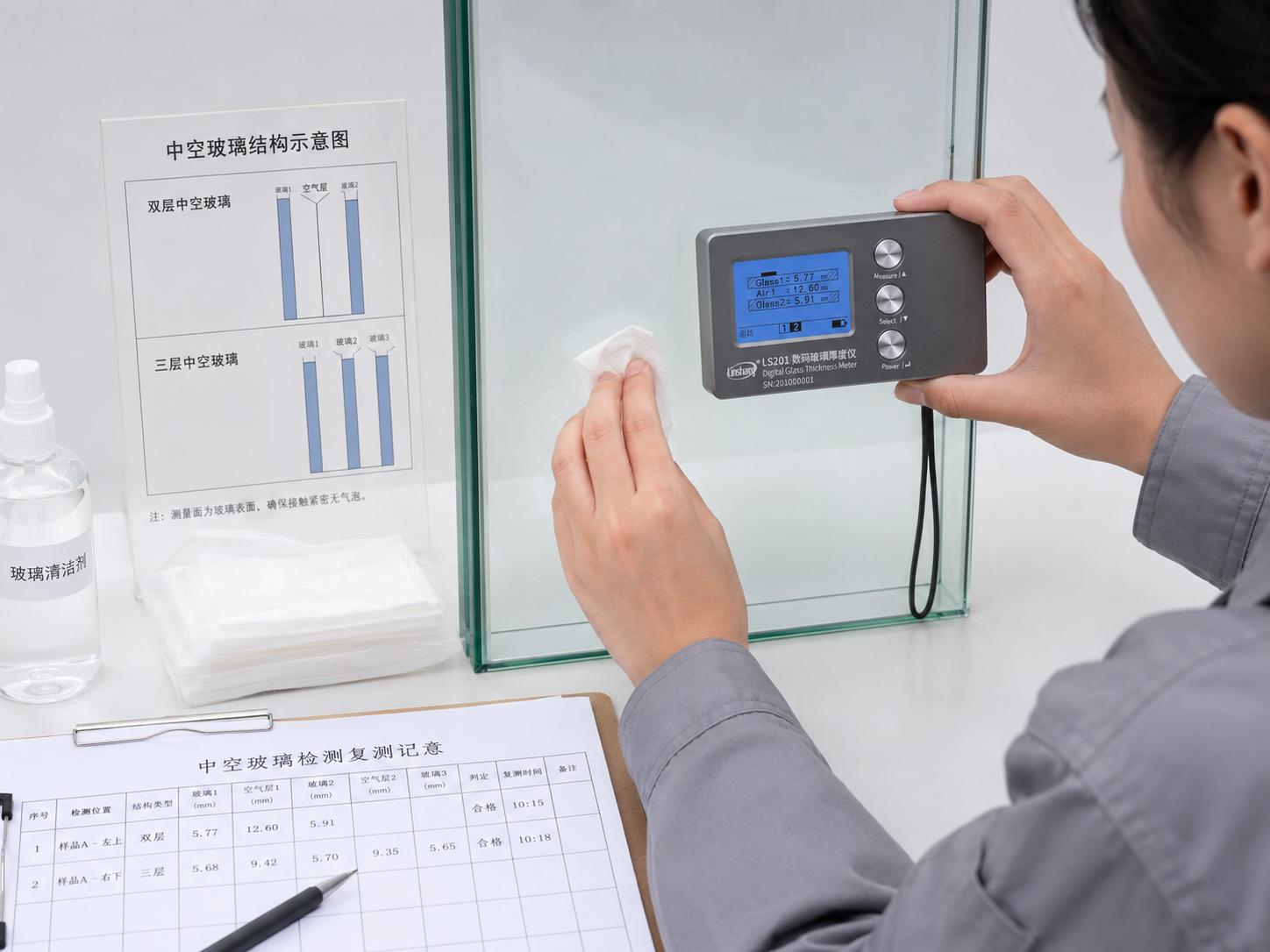

中空玻璃各层厚度单侧测量

规范测量可分为七个步骤

一、核对仪器状态

检查外壳、光学窗口和显示屏是否完好，确认电量足够。仪器若近期发生跌落、碰撞或光学部件受损，不宜在未核查状态下继续用于批次检验。计量标签、校准日期和设备编号应与检测记录保持一致。

二、清洁测量区域

用适合玻璃表面的清洁方式去除灰尘、水迹和指纹。避开贴纸、丝印、明显划伤、密封胶边缘和局部污染。保护膜尚未撕除时，应先判断膜层是否会形成额外反射，不宜在未知影响下直接记录正式数据。

三、选择平整位置

测量点宜远离边缘密封区域和框体遮挡，选择表面平整、能够稳定放置仪器的位置。工程玻璃面积较大时，可在上、中、下或不同方向设置多个测点，以检查读数是否具有一致性。

四、保持仪器稳定

测量过程中保持仪器与玻璃表面相对位置稳定，避免手部晃动或倾斜。测量角度改变可能影响反射信号位置和强度。仪器放置后应等待显示稳定，再记录各片玻璃和空气层数据。

五、核对层数与顺序

将显示结果与预期结构比较。双玻单腔应得到两片玻璃及一个空气层的对应信息；三玻两腔则应识别更多层次。若出现多余或缺失界面，要检查是否存在夹层胶片、贴膜、镀膜或信号识别异常。

六、进行重复测量

同一位置至少进行重复读数，并在另一位置进行交叉复测。若各次结果差异较大，不应简单取平均值掩盖问题，而应检查表面、角度、测量模式和玻璃结构。只有在读数稳定、层数合理时，平均值才具有记录意义。

七、完成记录和复核

记录每片玻璃和每个空气层的厚度、测点位置、测量面、仪器编号、日期和操作人员。结果与设计结构不一致时，应同时调取订单、加工单、标签或竣工资料复核。必要时扩大抽样范围，确认异常是单块问题还是批次问题。

数码测量配置的应用要点

需要直接显示分层结果时，可以使用林上LS201进行测量。该设备采用光学反射原理，可从玻璃单侧获得玻璃层和空气层数据，适合门窗生产、玻璃加工、幕墙复核及工程质量检查。其公开参数包括70毫米玻璃厚度量程和45毫米空气夹层量程。

LS201的标称精度为±（0.1毫米加1%读数）。实际使用时应注意，这一表达包含固定误差项和与读数相关的比例项，不能理解为整个量程内始终只有0.1毫米误差。接近合同偏差边界的结果，应结合校准证书、重复性和现场条件进行判断。

对于常规结构，林上数码显示方式便于快速读取；对于多层反射、夹层或镀膜结构，则应根据实际信号选择相应测量方式。第一次测量某种新结构时，可先在已知厚度样品上验证各层显示是否与结构一致，再用于批量抽检。

四类常见异常读数怎样处理

层数少于预期：可能是某个反射界面信号较弱，也可能是测量位置、角度或玻璃表面状态影响识别。应清洁表面、调整位置并复测。

层数多于预期：需要检查是否存在贴膜、夹层胶片、镀膜或其他光学界面。不能直接把多余信号解释为额外玻璃层。

同一点读数波动：可能与手部稳定性、仪器倾斜、环境光或表面污染有关。应固定位置，等待显示稳定，并使用已知样品检查设备状态。

不同位置差异明显：先排除操作因素，再核查玻璃是否存在局部弯曲、结构异常或装配问题。若差异持续存在，应把各测点分别记录，而不是只保留一个平均数。

测量结果不能说明哪些质量问题

中空玻璃测厚仪测量的是结构厚度，不能据此判断中空腔体是否达到规定气体浓度，也不能测量露点、密封耐久性能或传热系数。仪器同样不能根据厚度确认玻璃是否已经钢化，也不能代替安全玻璃标志、生产证明或相应性能试验。

现行GB/T 11944-2025《中空玻璃》已于2026年7月1日实施。厚度复核应结合标准、产品图纸、合同要求和企业检验文件。涉及工程验收、争议处理或第三方报告时，需要按照规定的抽样和试验条件执行，现场读数更适合作为快速筛查和内部复核依据。

计量、复测与留档要求

林上LS201可按企业设备管理制度送计量技术机构进行校准或检测。获得证书后，应核对校准点是否覆盖常用测量范围，并将示值误差、测量不确定度和有效期录入仪器档案。日常使用中还可以配置已知结构的核查样品，用于检查仪器状态是否发生明显变化。

完整记录应能够回答“谁在什么时间、什么位置、使用哪台仪器、测了哪块玻璃、得到哪些分层结果”。出现异常时，还应保留复测数据、照片、图纸核对结果和处理结论。这样，厚度数据才能进入质量追溯，而不是停留在操作人员手中的临时数字。

方法总结

单侧测量的关键是正确识别反射界面，并通过清洁表面、稳定放置、多点复测和结构核对保证结果可信。普通双玻结构操作相对直接，多腔、夹层和镀膜结构则需要更谨慎地判断信号。

把测量步骤、仪器计量状态和记录要求固定下来，可以减少不同人员之间的操作差异。现场仪器用于提高复核效率，最终质量判断仍应回到现行标准、合同文件和完整检验流程。
