压力容器与带防腐层构件如何进行单面超声测厚

压力容器、工艺管线和换热设备的厚度检测，通常发生在制造验收、定期巡检、停机检修或异常腐蚀复查阶段。现场人员只能从设备外侧接触筒体或管壁时，数字超声波测厚仪可以通过脉冲回波传播时间获得局部厚度。不过，带防腐层、薄壁构件和多层结构的回波比裸露钢板复杂，不能沿用“选定钢声速后直接读数”的简单做法。

检测前应先判断任务属于哪一类：确认基材剩余厚度、测量表面防腐层、同时分离涂层与基材，还是对维修区域进行趋势复核。任务不同，探头频率、量程设置、测点数量和结果解释均会改变。

压力设备测厚应先完成资料审查

正式进入现场前，应收集设备名称、编号、设计图纸、材料牌号、名义厚度、腐蚀裕量、介质、温度、历次检验报告和维修记录。对于在用设备，重点关注弯头外弧、介质冲刷区、气液交界区、保温破损区、接管附近以及历史上出现过异常减薄的位置。

如果现场仅随机选择表面平整处测量，即使读数重复性很好，也可能避开真正的高风险区域。测点布置应体现结构和腐蚀机理，并使用坐标、展开图或设备示意图固定位置，使下一周期能够在相同区域复测。

带涂层测量不能只套用金属声速

超声波在涂层和金属中的传播速度不同。若仪器把涂层传播时间全部计入金属厚度，可能产生系统性偏差；若涂层内部存在多个界面，还可能出现多组回波。对于需要分别获得防腐层和基材厚度的任务，应确认设备是否具备多层回波识别能力，并通过已知厚度样件验证分层结果。

林上LS216采用可视化波形与多层测量设计，可用于最多三层涂层或涂层与基材组合的厚度识别。其应用价值不在于自动替代检测人员判断，而在于让操作人员看到回波位置，并结合预估厚度、量程和材料声速缩小识别范围。

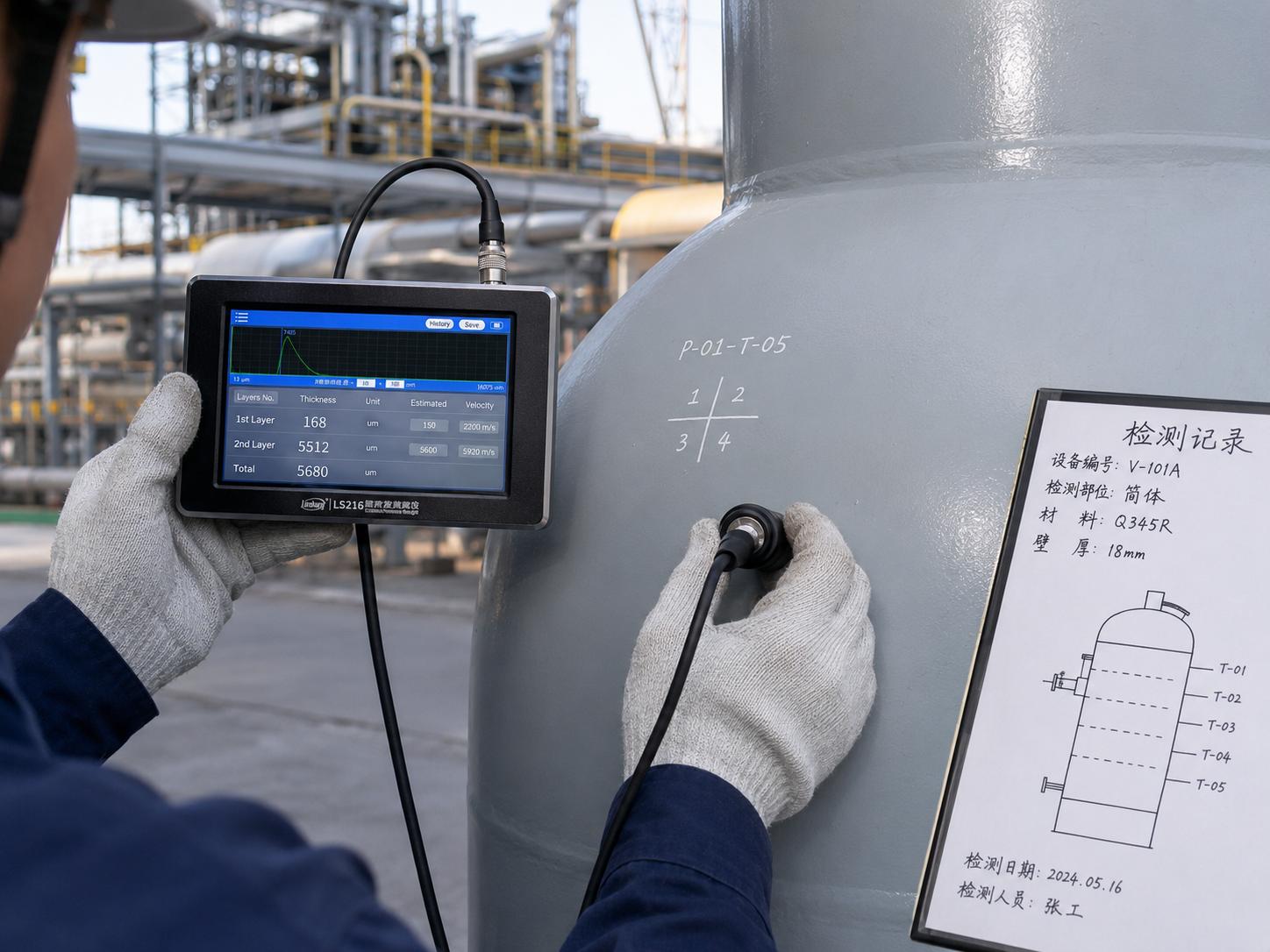

压力设备防腐层厚度复核

现场检测的六个关键步骤

1. 核对量程和探头

正式检测前，应比较目标厚度与探头公开测量范围，并注意公开量程所对应的材料声速条件。LS216更突出薄层、多层和基材精细测量。面对厚壁钢制容器或大范围腐蚀巡检时，应先验证目标厚度是否处于适用范围，不能仅依据1μm显示分辨率判断。

2. 检查表面状态

松散锈层、起泡涂层、焊瘤、颗粒污染和粗糙区域都会影响声能进入工件。检测人员应按工艺文件规定处理表面，同时记录是否保留防腐层。对不能打磨的区域，应通过对比样件和重复测量确认方法可行性。

3. 完成零点和参考核查

探头更换、温度明显变化或长时间连续检测后，应再次检查零点和参考厚度。参考件应尽量与被测材料、厚度区间和曲率接近。只使用平面钢块核查小直径管，可能无法充分反映曲面耦合误差。

4. 确定材料声速

仪器内置声速表方便初始设置，但不能替代现场确认。材料牌号、温度、组织状态和复合结构都会改变传播条件。已知样件反校声速时，应确保样件真实厚度来源可靠，并记录所用测量方法。

5. 观察波形并复测异常点

遇到读数跳动或突然变薄时，不应立即把最小值写入报告。应观察波形是否稳定、回波是否移动、耦合是否中断，并在原测点重复测量。若低值能够重复，应沿上下左右方向加密测点，确认是局部减薄、曲率影响还是表面状态造成的异常。

6. 记录原始条件

厚度数据至少应关联设备编号、部位、测点号、探头、声速、测量模式、表面状态、原始值、复测值、日期和人员。林上LS216支持数据存储及电脑端导出，可减少手工抄录，但导出的数据仍需与设备图和测点坐标建立对应关系。

连续测量适合扫描，但不能取代定点复测

连续测量适合在小区域内寻找厚度变化，例如维修补涂区、薄壁板材边缘或疑似局部减薄区域。扫描时应控制移动速度，保持探头压力和耦合层稳定。连续模式显示的最小值可以作为异常线索，但正式记录应回到对应位置进行定点复测。

对压力容器和工业管道而言，测厚值只是安全评价的输入之一。减薄是否可接受，还要结合设计厚度、腐蚀裕量、使用年限、介质条件、历次数据和适用规范。林上相关设备可用于企业内部复核、工艺检查和部分精细测厚场景，但不应把便携式仪器读数直接表述为设备安全结论。

计量与人员要求

企业应建立仪器台账，记录主机、探头、校准状态、期间核查和维修情况。由于高分辨率仪器的显示能力可能超出传统校准规范常见分辨力范围，送校前应与计量机构确认校准方法、校准厚度点和结果表达。

涉及承压设备正式无损检测时，还需关注NB/T 47013.3—2023等现行文件及人员资格要求。内部巡检人员可以通过规范操作发现异常趋势，但法定检验、质量分级和正式报告应由符合项目要求的人员按检测工艺实施。

一套可靠的测厚流程，不是追求单个读数越小越好，也不是追求屏幕小数位越多越好。真正有价值的是测点可复现、参数可追溯、异常有复测、数据能与设备历史连接，并且每个结论都保持在检测方法的适用边界内。
