微小区域超声波测厚仪如何测量窄槽、边缘和精密零件

微小区域超声波测厚仪用于窄槽、零件窄边、台阶附近和小型曲面时，测量难点集中在探头能否完整落位。普通平面测厚只要清理表面并正确设置声速，通常比较容易获得稳定读数；受限区域则需要同时处理空间干涉、边缘效应、倒角影响和探头倾斜问题。

精密零件的厚度要求往往与加工余量、结构强度、装配间隙和批次一致性有关。有些零件外形很小，但检测位置并不规则，例如槽底只有一条窄平面，壳体边缘紧邻圆角，或薄壁套筒只能从外圆一侧接触。此时，一个能够显示数字的测点并不一定是有效测点。

窄槽和边缘测量首先要判断有效检测面

探头落入窄槽时，外壳可能先碰到槽壁，使晶片区域无法垂直接触槽底。检测人员从手感上会觉得探头已经放稳，但声束实际处于倾斜状态，容易出现回波减弱或错误厚度。测量前应核对槽宽、槽深、探头外形尺寸和有效测量区域，必要时用侧视方式确认探头没有被结构顶起。

零件边缘附近常有倒角、圆角、毛刺或加工刀纹。若有效声束跨过边缘，部分声波会离开工件，底面回波强度下降。倒角还会改变声路，使仪器在不同位置显示不同结果。因此，检测点应尽量避开倒角过渡区；无法避开时，应把测量结果标记为局部参考值，并通过其他位置或方法验证。

对于凸曲面和小直径外圆，探头接触区域会小于平面状态。测量人员应将微径探头稳定放在曲面顶部，并按照探头结构控制方向。轻微旋转探头后，如果读数变化较大，说明该位置的接触或声路仍不稳定，不宜直接记录单次结果。

精密零件测厚前需要确认哪些条件

超声测厚依赖声波在材料中的传播时间。若工件背面与测量面不平行，仪器得到的是声束路径对应的时间信息，不一定等同于设计图样上的垂直几何厚度。例如槽底背面存在斜面、圆弧或加强筋时，回波可能偏离探头，数字式仪器难以获得稳定结果。

内部孔道、夹层、粘接面和局部缺陷也可能形成反射界面。仪器若把中间界面识别为底面，就会显示偏小的厚度。精密零件结构复杂时，检测前应结合图样确认背面形状，不能只根据外表面位置推测内部声路。

窄小位置超声测厚的标准操作步骤

第一步：建立已知厚度基准

选择与待测零件材质、热处理状态和声学特性接近的已知厚度样件。样件厚度应覆盖实际工件的主要厚度段。使用机械尺寸方法确认基准厚度后，再通过仪器反测或调整声速，使显示结果与基准值一致。基准样件不宜只在项目开始时使用，连续检测过程中也应定期复核。

第二步：确定可重复的测点位置

窄槽可以用距槽端的距离标记测点，零件边缘可用孔位、台阶或基准面作为坐标。对批量零件，建议制作简单定位图或检具，使不同人员能够把探头放在相近位置。没有位置基准的测量，即使每次读数都很稳定，也难以判断批次差异来自工件还是测点变化。

第三步：处理表面而不改变零件厚度

去除油膜、松散氧化物和明显毛刺时，应避免过度研磨。精密零件的检测面本身可能属于尺寸控制区域，打磨会改变实际厚度。表面只需达到探头能够平稳接触、耦合剂能够形成连续薄层的状态。

第四步：少量、均匀施加耦合剂

窄槽内耦合剂过多时，探头可能产生滑动，操作人员也难以判断是否接触到底部。建议先在目标位置施加少量耦合剂，再垂直放置微径探头。若读数不稳定，应检查落位和表面状态，而不是持续增加耦合剂。

第五步：重复测量并改变探头方向

同一位置应进行多次测量，观察读数是否能够重复。局部曲面上还可以在规定范围内轻微改变探头方向。若读数始终集中在较小区间，可记录稳定值；若数值随方向明显变化，应查找曲率、边缘、背面结构或耦合问题。

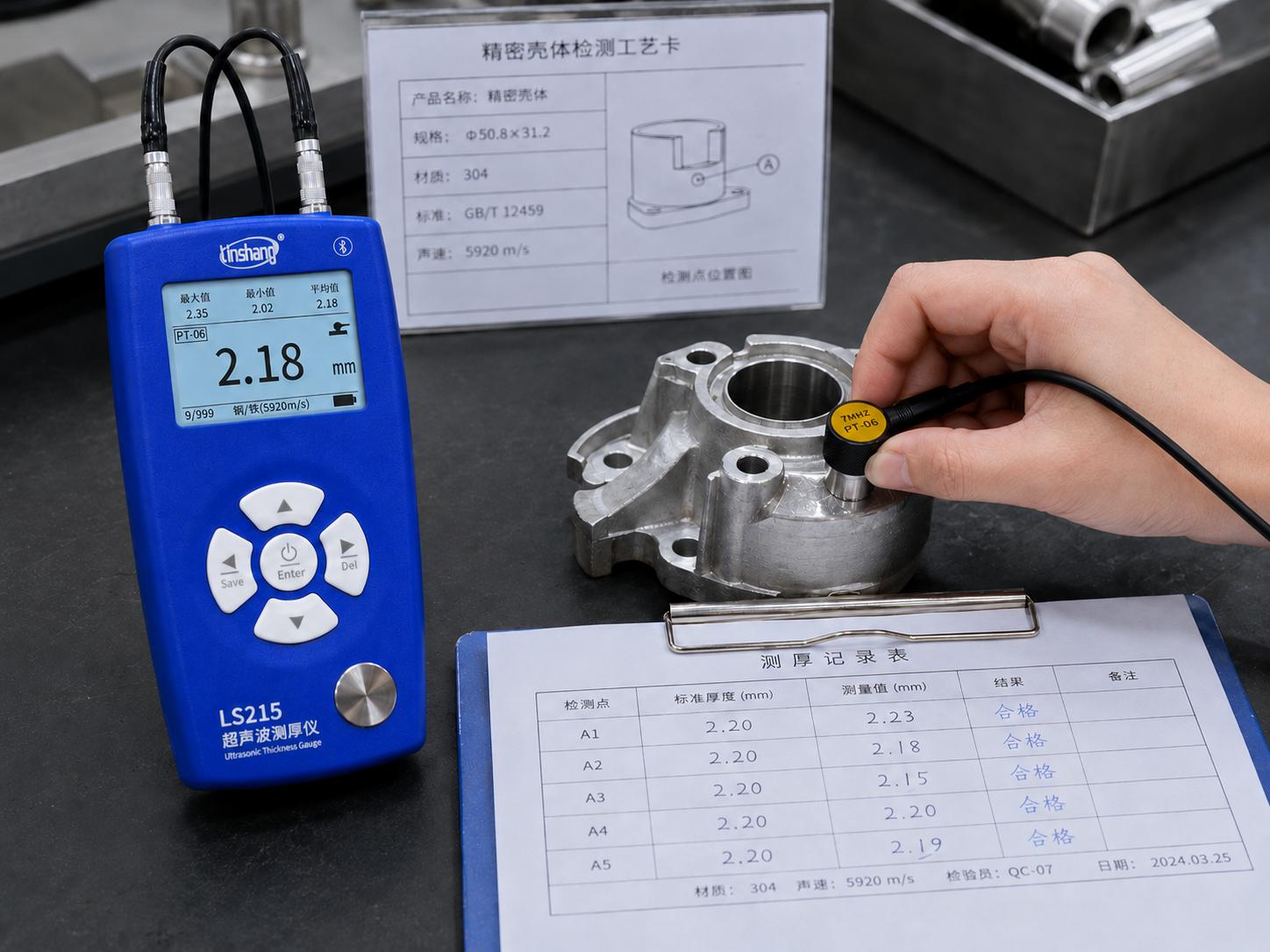

微径探头测量精密零件窄槽底部

φ6 mm最小测量区域应怎样理解

微径探头标注的φ6 mm最小测量区域，主要用于说明其能够在较小接触面上建立测量条件。这个参数不应被解释为所有宽度6 mm的槽底都能测量，也不能直接等同于最小可测管径。槽壁干涉、倒角、曲率和探头外壳尺寸仍会影响实际落位。

当目标平面与φ6 mm接近时，应确保该区域内没有孔、沟槽、边缘和明显曲率变化。对于宽度略大于6 mm但两侧带圆角的槽底，有效平面可能仍然不足。选型验证时，应使用实际零件或按最不利尺寸制作的模拟件，而不是只在大平面试块上验证。

LS215用于精密小区域测厚的操作重点

林上LS215可选配微径探头，公开资料列示该探头的最小测量区域为φ6 mm，并适合曲面和小工件测量。在45#钢参考条件下，微径探头的测量范围为0.75—80 mm。将其用于精密零件时，应优先确认常用厚度是否位于稳定区间，而不是单纯追求覆盖极限。

林上LS215采用高灵敏双晶探头。双晶结构由一个晶片发射超声波、另一个晶片接收回波，有助于降低部分近表面杂波。窄槽或薄壁件测量时，近表面信号与底面回波的间隔较短，稳定的信号识别条件较为重要，但仍需要正确校准和耦合。

仪器搭载专业计时芯片，根据超声波往返传播时间计算厚度。计时稳定性是测量基础，材料声速则决定时间如何换算为厚度。林上LS215内置多种常见材料声速，也支持自定义设置；对热处理件、特殊合金和工程塑料，宜使用实际材料样件校核。

批量检测时，可利用林上LS215的数据存储和统计功能保存测量值，但上下限判断只能依据经过批准的图样、公差或企业检验文件设置。仪器显示“合格”或“超限”属于预设条件下的快速提示，不等同于标准体系中的最终质量判定。

常见异常读数及排查方法

测量结果如何用于精密制造质量控制

来料检验可利用微小区域测厚确认毛坯或管件是否存在明显厚度异常；加工过程中可对槽底、壳体薄壁和局部余量进行抽检；成品阶段则可对无法使用卡尺或千分尺双面接触的位置进行无损复核。不同环节的目的不同，抽样数量和判定依据也应分别制定。

对于接近公差边界的数据，应由另一名人员使用相同方法复测，并检查计量状态和基准样件。若超声测量值与机械尺寸结果存在持续差异，应分析两种方法的测量方向、接触位置和被测几何量是否一致，不能简单认定某一种方法错误。

数据留档时，应保存零件编号、图样版本、检测面编号、材料声速、探头编号、重复读数和最终处理意见。对返修件或客诉件，还应保留返修前后数据，防止只保存有利于结论的单次结果。

明确方法边界，避免把局部检测写成万能测量

微径探头使窄小位置具备了单面无损测量的可能，但它不能解决所有复杂结构。背面倾斜、严重粗糙、内部孔道、多层材料和粗大晶粒都可能导致无法测量或读数失真。遇到这些情况，应结合图样、其他无损检测方法或剖切样件进行验证。

林上LS215等仪器更适合承担企业内部过程控制、异常筛查和批次复测任务。涉及正式尺寸判定、第三方报告或争议处理时，应核对现行标准、计量证书、抽样规则和合同技术要求，明确超声测厚结果在整个检验流程中的权限。

窄槽和精密零件测厚的核心，是让探头落在正确位置、让声速设置有可靠依据，并让每个异常数字能够被复现。只有把测点定位、样件校核、重复测量和数据留档连成完整流程，微小区域超声波测厚仪才能真正服务于精密制造质量管理。
