涂层超声波测厚仪如何测1—3层涂层？LS216声速标定与选型方法

涂层超声波测厚仪用于多层结构时，难点通常不在于屏幕能否显示三个厚度值，而在于三个数值是否确实对应目标涂层界面。底漆、中间功能层、面漆、胶黏层、塑料基材和金属基材具有不同声速及声阻抗，超声波经过界面时会产生反射和透射。只有反射信号能够被有效分离，并且各层声速设置合理，分层厚度才有稳定的物理基础。

在汽车塑料件、复合材料部件、木制品、防护涂装和混凝土表面施工中，常规磁性法或涡流法会受到基材性质限制。超声方法不依赖基材是否导电或具有磁性，因此能够覆盖部分金属和非金属基材。但“可测非金属基材”并不等同于所有塑料、木材和混凝土都能直接套用同一参数。材料内部孔隙、纤维方向、填料、含水率和表面纹理都会改变声速及衰减。

多层涂层能否分开，主要看四个条件

一是层间必须存在可识别的声学差异

超声波到达两种材料的界面时，部分能量会反射回来。如果相邻两层的声学性质过于接近，界面反射可能很弱，仪器即使具有较高分辨率，也不一定能稳定识别该界面。相反，若界面中存在空气、脱粘或孔隙，反射可能非常强，却会阻断后续层的传播，导致只能看到前部界面而看不到更深层。

二是单层厚度需要与探头频率及脉冲宽度匹配

相邻界面距离过近时，回波容易重叠。较高频率探头通常有利于区分薄层，但其在高衰减材料中的传播深度可能不足；较低频率探头穿透能力较强，却不一定适合很薄的涂层。选型时应同时提交预计最薄层、最厚层、总厚度及基材类型，不能只提供一个总膜厚范围。

三是各层声速要经过验证

厚度计算遵循传播时间与声速之间的关系。同一种涂料在不同固化程度、配方和温度下，声速可能存在差异；木材还具有明显方向性，塑料的填料和增强纤维也会影响传播。内置声速适合快速建立初始设置，但正式检测宜使用厚度已知、材料和工艺相近的样件校正。

四是表面和层间状态要允许稳定耦合

粗糙表面会使探头接触面积变化，过厚或不均匀的耦合剂可能引入额外回波。表面软、黏或易压缩时，探头压力也可能改变局部状态。检测人员应固定耦合剂种类、接触压力、停留时间和探头姿态，并通过重复测量评价稳定性。

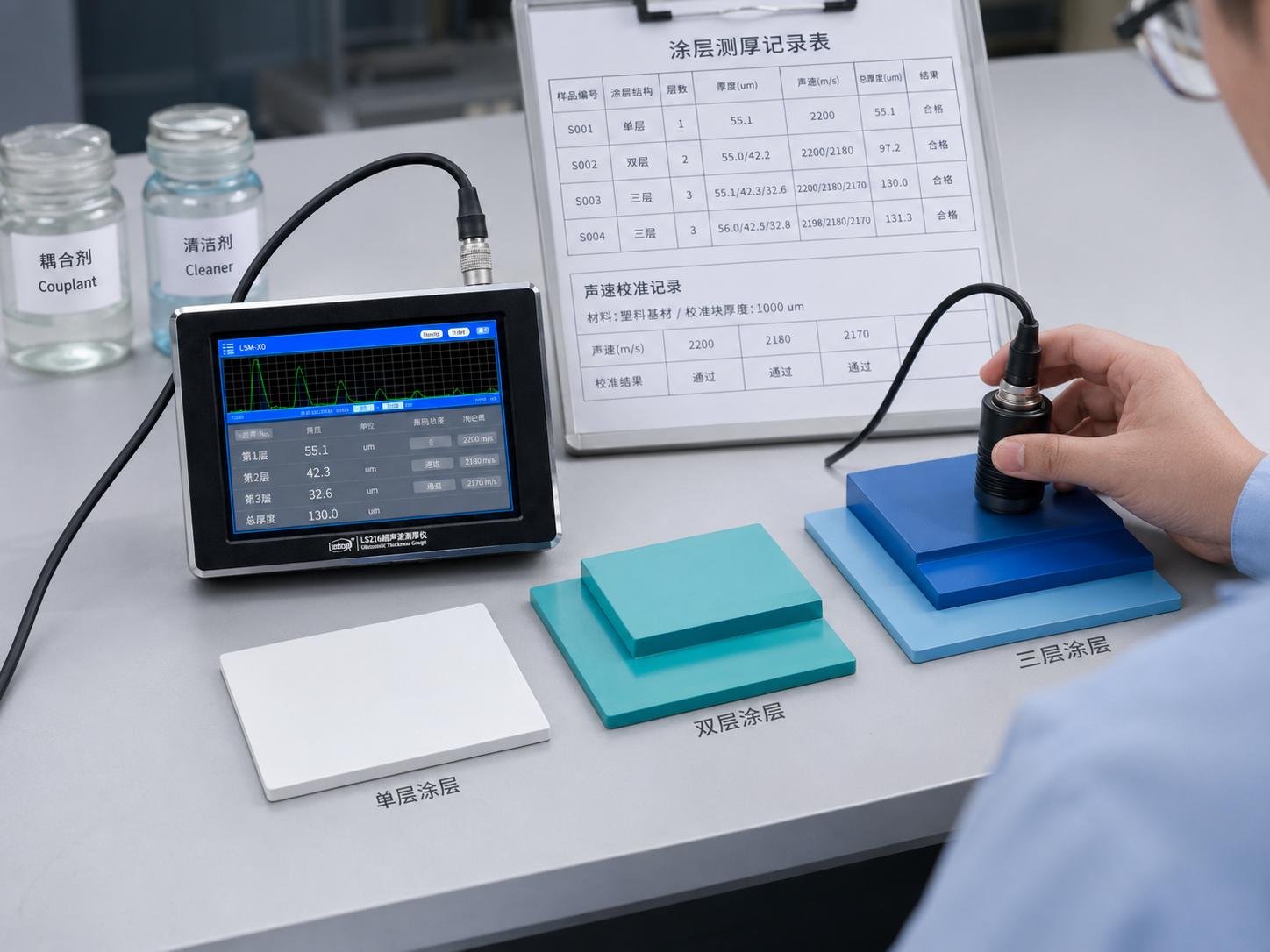

非金属基材多层涂层分层测厚

不同结构的选型和验证重点

LS216探头与参数应如何匹配

林上LS216可配置不同频率探头。较高频率探头适合塑料、木材、金属等基材及其表面较薄涂层的检测；较低频率探头可用于混凝土表面较厚涂层等需要更强穿透能力的场景。具体能否测到目标层，仍需结合单层厚度、衰减和界面条件进行样件测试。

仪器支持最多3层涂层或涂层与基材组合测量，并可显示实时波形。设置量程上下限和预计厚度，可帮助排除部分无关回波；增益用于调整回波显示强度，但增益过高也可能把噪声放大。操作人员应优先寻找重复性稳定、位置符合样品结构的界面回波，而不是单纯追求波形数量更多。

LS216标称分辨率为1μm，这对观察薄层变化具有价值，但不能把“读数变化1μm”直接理解为实际膜厚准确到1μm。官方参数中，不同探头具有不同的测量范围和准确度表达，企业应以所用探头、实际材料及验证结果确定内部允许偏差。

声速标定的三种常见思路

使用材料库声速建立初始参数

当材料类别已知、检测任务主要用于快速筛查时，可先选择内置声速。该方法操作方便，但材料库通常代表典型值，不能覆盖配方、温度、固化和组织差异。首次检测新材料时，应避免直接把材料库数值作为长期固定参数。

用已知厚度样件反算声速

这是现场更实用的方式。先获得同材质、同工艺样件的可靠厚度，再调整声速，使超声读数与已知值一致。已知厚度可来自经确认的标准片、机械尺寸测量或适用的截面方法。多层结构最好分别准备单层和组合样件，以确认每个界面都能识别。

手动输入经验证的企业参数

当企业长期生产稳定材料，可将经过多批次对照验证的声速作为内部工艺参数，但应记录适用配方、温度、固化条件和测量方向。材料或供应商改变后，原参数不能自动沿用。

一套可落地的多层涂层检测流程

第一步，记录样品结构，包括基材、各层材料、设计顺序和预计厚度。第二步，选择探头并完成零点检查。第三步，在已知样件上设置各层声速、量程和预计厚度。第四步，选择至少三个代表性位置进行重复测量，观察波形与读数是否稳定。第五步，对边缘、曲面、修补区域和外观异常区域单独标记，不能与平整区域混合统计。第六步，将异常点与相邻正常点对比，必要时采用截面法或其他方法复核。第七步，导出数据并记录探头、声速和测量模式。

连续测量功能适合在大面积样品上查找厚度波动，但连续扫描只能作为筛查。正式记录时，应在目标点保持探头稳定，并进行多次重复测量。若某一层的结果跳动明显，而总厚度相对稳定，往往需要检查该层界面是否真正可分辨，而不是直接取平均值掩盖问题。

多层读数不能替代涂层质量的完整评价

膜厚只是涂层质量的一部分。附着力、固化状态、孔隙、针孔、耐腐蚀性、外观和层间结合仍需要相应方法评价。超声波形出现异常，也不能单独证明存在脱层或内部缺陷。涉及产品验收时，应结合现行标准、技术协议和企业检验规范选择测点、抽样数量和判定规则。

林上LS216更适合作为多层涂层工艺验证、生产抽检、返修复核和数据追溯工具。把已知样件、声速标定、波形确认和异常复测纳入同一套作业指导书，比只关注仪器能够显示几层数据更能保证检测结果的可解释性。
