智能超声波测厚仪在管道腐蚀监测中的检测方法与数据留档

智能超声波测厚仪用于管道腐蚀监测时，真正需要解决的问题不是“这根管子现在有多厚”，而是“同一风险位置在不同检测周期是否持续减薄”。要回答这个问题，测点位置、材料声速、表面处理、探头方向和数据记录方式必须保持可比较。任何一个条件发生变化，都可能让两次读数失去直接比较的基础。

石油化工、电力、供热、船舶和一般工业管网中的腐蚀通常并不均匀。直管段可能整体稳定，弯头外弧、三通冲击区、低点积液位置、保温破损区和焊缝邻近位置却可能出现局部减薄。仅测量几个容易接触的位置，容易漏掉真正需要关注的区域。

管道测厚前先建立设备和测点层级

管道腐蚀监测应从管线编号开始。记录中至少要能够区分装置、系统、管线、管段和具体测点。对于复杂装置，可以按照介质流向划分检测单元，再结合弯头、三通、阀门、变径、支管连接和低点等结构建立固定测点。

测点描述不能只写“弯头处”或“管道下方”。更便于复测的方式是记录距焊缝或法兰的距离、周向钟点位置、管径、保温状态及现场照片。若条件允许，可在设备图或管线轴测图上标出测点编号。下一周期检测人员即使更换，也能找到相同区域。

固定测点适合长期趋势比较，风险区域加密点则用于查找局部最低值。两类数据不应混在一起计算简单平均值。固定测点发生变化时，应继续保留原编号，并说明测点迁移原因和新旧位置关系。

材料声速必须有可追溯来源

超声测厚根据脉冲在材料中的传播时间和设定声速计算厚度。声速设置错误会形成系统性偏差，而且这种偏差可能在所有测点中同时出现，看起来读数很稳定，却与真实厚度存在差距。

材料牌号和温度明确、企业已有验证数据时，可以采用相应声速。对于旧管线、材料记录不完整或存在多种合金的系统，应尽量寻找同材质已知厚度位置进行反校。可以在检修期间用机械方法获得局部真实厚度，再用于确认声速，但应确保机械测量位置与超声测量位置一致。

温度变化也会影响声速。常温标定后直接测量高温管线，可能引入额外误差。检测程序应规定温度范围、使用的声速或修正方式，并记录测量时工件温度。无法确认修正关系时，高温测量更适合作为筛查，关键点应在可控温度下复核。

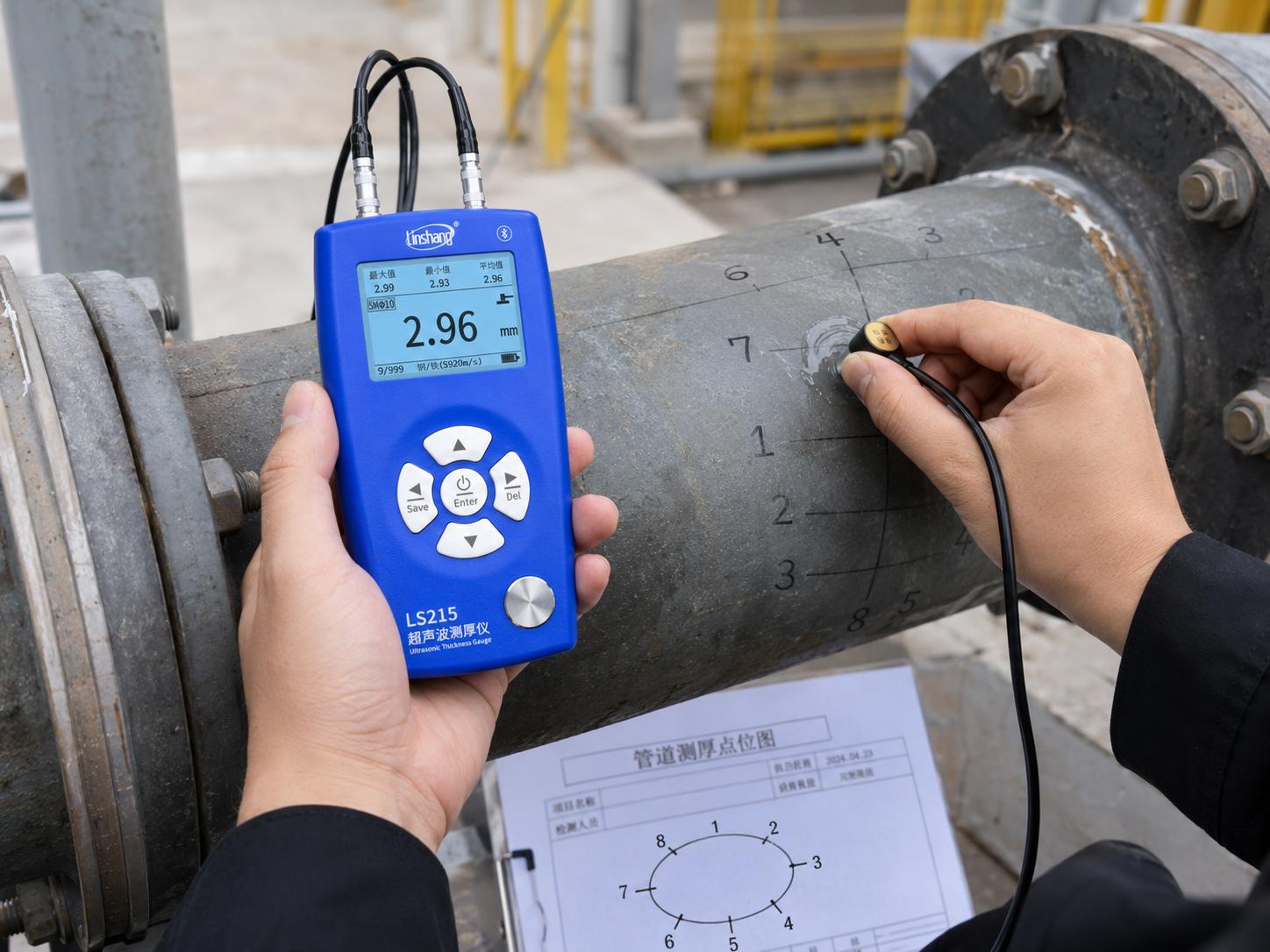

工业管道固定测点超声波厚度检测

表面处理要兼顾耦合和原始状态

油污、松散锈层、焊渣、氧化皮和粗糙涂层会使探头无法稳定贴合。检测前应在不损伤基材的前提下清理测量区域，形成足够的接触面。清理前可以先拍照记录腐蚀和涂层状态，避免后续只剩一个数字而无法判断现场条件。

耦合剂的作用是排除探头与工件之间的空气，使超声能量进入材料。耦合剂过少可能导致回波不稳定，过多或探头晃动也可能影响小曲面上的重复性。每次测量应保持相近的用量和压力，待耦合指示稳定后再记录。

带涂层表面需要特别区分。薄而均匀的涂层与厚防腐层、橡胶衬里、玻璃鳞片层或多层复合结构并不是同一种检测条件。即使仪器具有穿透涂层模式，也应核对适用范围，并通过已知样件或局部去除涂层的位置验证。

曲面管道要控制探头方向

双晶探头在管道曲面上测量时，探头分割面方向会影响声束与曲面的接触。小管径位置尤其容易出现探头摆动和读数跳变。检测人员应按照仪器和探头要求确定方向，并在同一测点用相同方向复测。

当管径较小或测点位于弯头、阀体边缘和狭窄位置时，普通探头可能无法稳定贴合。此时应考虑微径探头或更合适的接触结构。选用小探头不是为了追求更高参数，而是为了降低曲率造成的耦合不确定性。

单点读数需要经过重复性判断

在固定测点上，不宜探头接触一次就立即保存。可以先观察耦合是否稳定，再进行多次放置和读数。若多次结果接近，可记录代表值；若差异较大，应查找表面、探头方向、声速、曲率或局部腐蚀原因。

对于明显低值，应在原点周围布置小范围测点，形成局部厚度分布。点蚀底部和周边可能存在较大差异，单一探头位置未必能捕捉最低区域。加密测量后，应保留最低值、位置和周围数据，而不是只计算平均值。

若低值无法重复出现，也不能简单删除。记录中应注明首次读数、复测次数、表面处理和最终判断。数据审查人员可以据此判断异常来自操作条件还是可能的局部缺陷。

林上LS215如何用于巡检记录

在固定测点较多的管道巡检中，林上LS215可保存999条测试数据，并对有效测量值进行最大值、最小值和平均值统计。操作人员可以将一个管段或一个风险区域作为一组任务，完成测量后查看数据离散情况，及时发现需要复测的低值点。

林上LS215内置多种常见材料声速，并支持通过已知厚度反设声速或手动设置声速。使用内置材料选项前仍应核对实际材质。对于长期腐蚀监测，建议在检测记录中保存最终采用的声速数值，而不是只记录材料名称。

通过手机APP可以在现场整理测量任务，通过PC软件可进一步导出数据。建立数据模板时，可设置管线编号、测点编号、周向位置、探头类型、材料声速、表面状态和复测意见。林上相关数据功能的作用，是减少人工抄录并提高记录完整性，不能替代测点设计和专业判断。

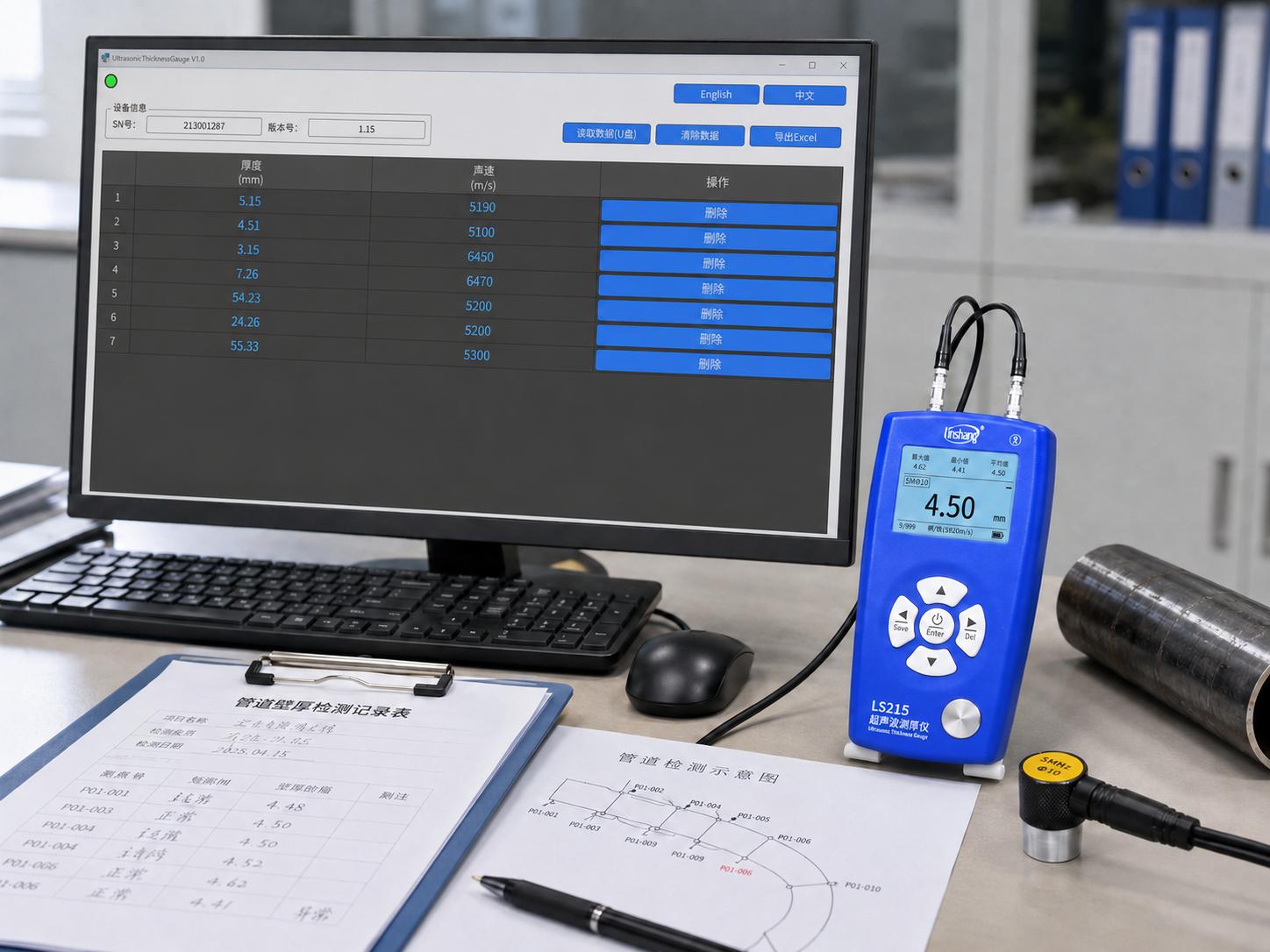

管道壁厚数据导出与测点追溯

数据留档应保留原始值和处理过程

一份可用于后续比较的记录，不应只有最终厚度表。原始数据、复测数据、被排除读数及排除原因都应根据企业制度保留。若只保存经过整理的结果，下次检测出现差异时，很难确认是设备真实减薄还是数据处理方式发生变化。

建议将测量文件与点位图、现场照片、仪器编号、校准证书或期间核查记录放在同一任务目录。文件名称可以包含装置、管线编号、检测日期和轮次。修改后的报表应保留版本号，不要覆盖最初导出的原始文件。

当检测人员、仪器或探头发生更换时，应安排交叉复测。选择若干稳定测点，由新旧配置分别测量，确认数据之间是否存在系统差异。只有完成这种衔接，历史趋势才不会因设备变化而中断。

腐蚀趋势不能只用两次读数简单相减

两次厚度数据的差值可能来自真实腐蚀，也可能来自测点偏移、表面处理、声速设置、仪器和探头差异。计算减薄趋势前，应先确认两次检测条件具有可比性。对差值接近测量波动范围的点位，不宜直接下腐蚀速率结论。

对于持续出现低值或明显下降的测点，应结合介质、温度、运行时间、壁厚设计资料和维修记录分析。超声厚度数据是设备完整性管理的一项输入，不是独立的安全评价结果。涉及继续运行、降压、维修或更换决策时，应按照相应法规和技术程序处理。

形成“测量—复核—审批—追踪”的闭环

完整流程可以设置为：现场人员完成固定测点检测和异常点加密；复核人员检查声速、测点位置和低值重复性；专业人员结合历史数据和设备资料进行分析；审核后将结果写入设备台账；下一周期继续在相同位置复测。

智能超声波测厚仪提高了数据采集和整理效率，但管道腐蚀监测的可靠性仍取决于测点设计、人员操作、计量状态和数据审查。林上LS215可作为日常巡检和内部质量管理的配置实例。涉及正式检验、剩余寿命评估或重大安全决策时，应结合现行标准、行业规范和具备相应能力的检测人员完成。
