碳纤维复合材料厚度怎么测？从声速校准到分层波形判断

使用碳纤维测厚仪检测复合材料时，第一步不是直接把探头放到工件上，而是确认要测的是表面漆膜、胶层、树脂层、碳纤维基材还是整个多层结构。目标层没有定义清楚，即使仪器显示稳定数字，也可能记录了错误的声学界面。

碳纤维增强树脂基复合材料由纤维、树脂和层间界面共同组成。常见结构包括单向铺层、交叉铺层、角铺层、准各向同性铺层、编织结构、纤维缠绕结构及蜂窝夹芯结构。不同结构中的超声传播方向和衰减状态不同，因此不能把“碳纤维”当成一种声速固定的均匀材料。

先判断被测件属于哪一类结构

航空航天层合板通常厚度控制严格，可能同时存在底漆、面漆、胶膜和碳纤维层合板。纤维缠绕压力容器由内衬、增强层、树脂富集区和表面保护层组成，封头区域的铺层角度会连续变化。自行车车架、球拍和球杆等体育器材则多为小直径曲面，局部补强、接头和打磨区域较多。

检测人员应从图样、材料清单和工艺卡中获得结构信息。若无法确认层次，应先选取报废件、随炉样板或工艺验证样件进行截面观察，建立“实际结构—回波位置—厚度数据”的对应关系。

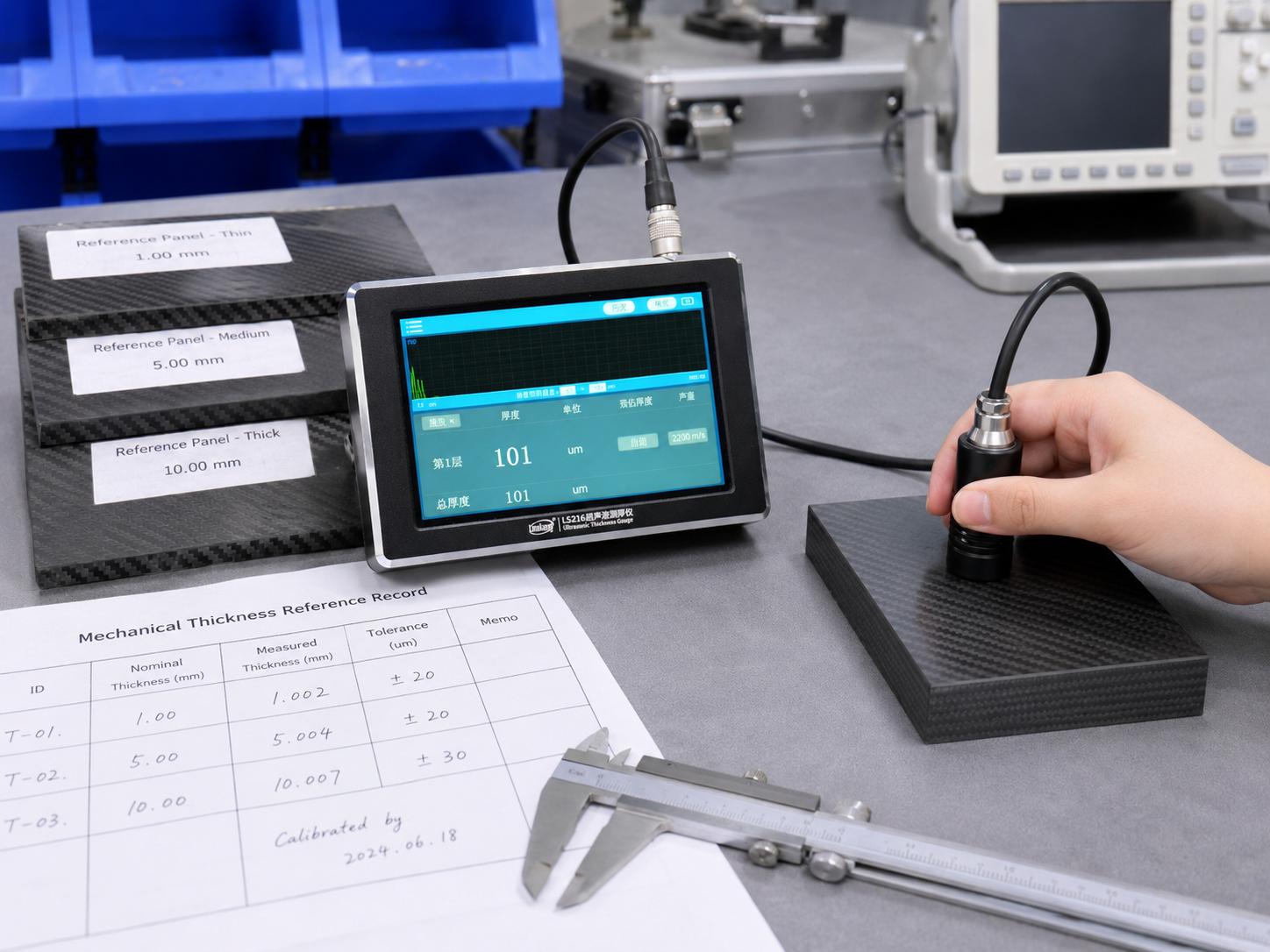

碳纤维层合板参考样片校准

为什么已知厚度反算声速更适合复合材料

脉冲反射测厚的基本关系是通过声波往返时间和材料声速计算厚度。对钢、铝等相对均匀的材料，常用声速表可以快速完成初始设置。碳纤维复合材料具有明显的材料和结构差异，内置声速只能用于试测或接近目标值，不能省略参考样片验证。

参考样片应尽量满足四个一致：材料体系一致、铺层方式一致、固化状态一致、检测方向一致。若被测产品表面有涂层，参考样片也应尽量保留同类涂层。已知厚度最好由可溯源的机械测量、截面显微测量或其他经确认的方法得到。

校准时不宜只使用一个厚度点。可选择薄、中、厚三个区域，检查反算声速在不同厚度上的表现。若一个声速只能让某个点吻合，其他厚度明显偏离，说明材料非均匀性、铺层方向或界面识别仍需进一步分析。

零点、声速和量程应按什么顺序设置

测量开始前先检查探头端面、连接线和耦合状态，再按仪器程序完成零点修正。零点检查解决的是探头延迟和系统基准问题，不能替代材料声速校准。随后输入或反算材料声速，并根据目标层的大致厚度设置量程和预估厚度。

量程过宽时，系统可能接收到多个不相关回波；预估厚度设置与实际差异过大时，也可能造成目标回波选择困难。操作人员应先在结构清楚、表面平整的位置调出稳定波形，再移动到曲面、边缘和局部补强区。

多层测量的关键是看懂回波界面

涂层与碳纤维基材之间、胶层与层合板之间，以及基材底面都可能形成回波。界面声学差异越明显，分层识别通常越容易；相邻两层组成接近、厚度过薄或衰减较大时，回波可能重叠。

林上LS216提供实时测量波形，并可利用光标观察不同回波位置。对于表面清漆、色漆、底漆和碳纤维基材组成的结构，可以先通过已知分层样片确认各回波含义，再建立固定参数。仪器支持多层厚度显示，但“能够显示多层”不代表所有材料组合都可以自动分开。

当波形底噪突然增大、底面回波变弱或读数频繁跳变时，应暂停记录。常见原因包括耦合剂不足、探头倾斜、表面纹理、曲率过大、局部孔隙、边缘反射或量程设置不合适。改变探头方向后数据发生系统性变化，也提示铺层方向可能正在影响传播路径。

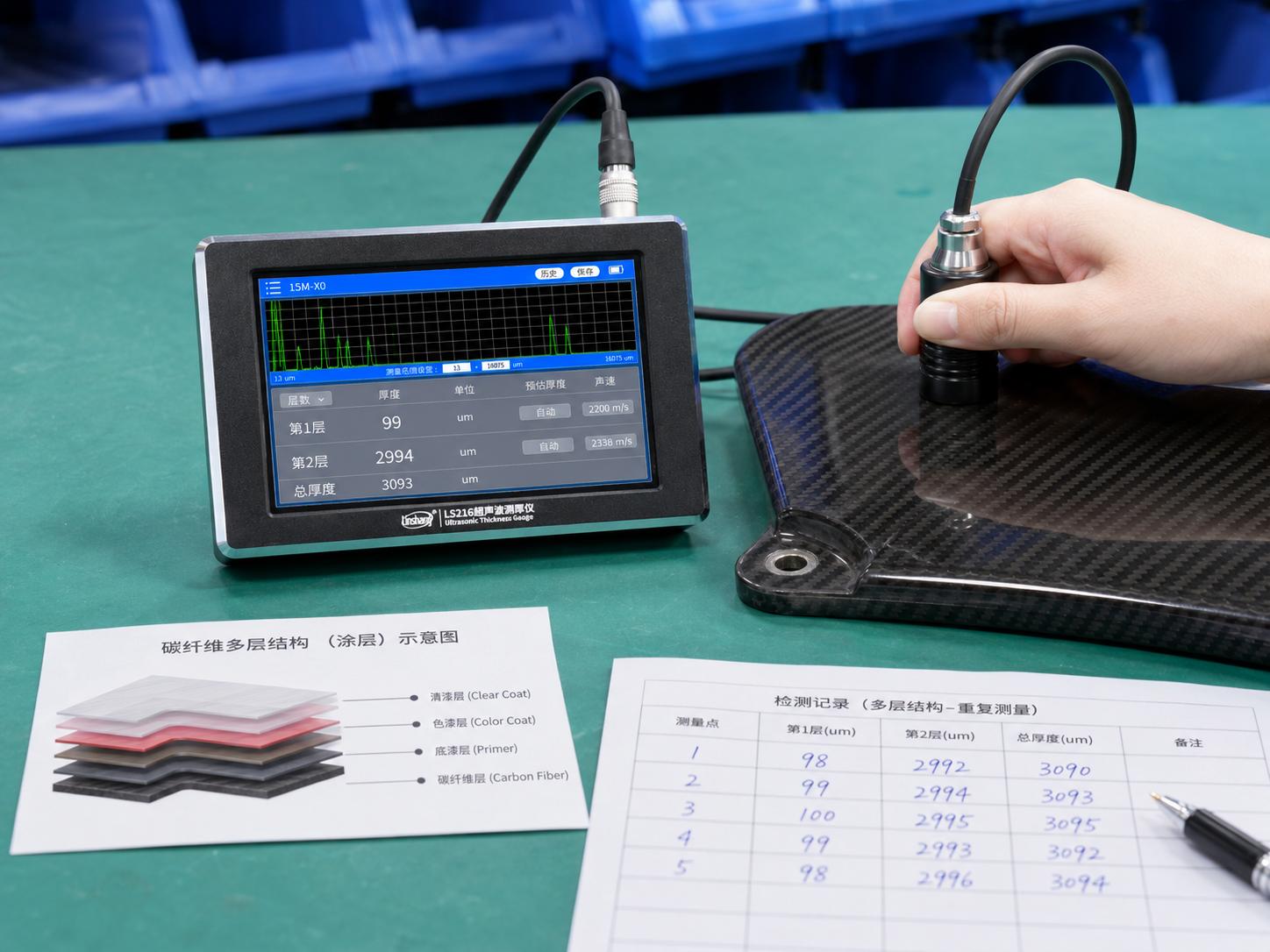

碳纤维多层结构超声波形判断

航空航天、压力容器和体育器材如何设置测点

航空结构件可采用网格或结构分区方式布点。蒙皮平面区、加强筋附近、胶接边缘、维修补片中心和补片过渡区应分别编号。对于蜂窝夹芯结构，手持点式测厚不能代替完整的夹芯脱粘和缺陷扫描程序。

复合材料压力容器应区分直筒段、封头、瓶肩和瓶口过渡区。缠绕轨迹变化较大的区域不宜直接与直筒段比较平均值。厚度偏差只能用于提示进一步复核，不能直接推导承压能力或剩余寿命。

体育器材可重点检查打磨区、喷涂返修区、连接节点和薄壁直管段。小曲率区域应确认探头端面能够稳定接触，不能靠增加压力强行获得读数。过大的接触压力还可能压缩较软的表面涂层或改变耦合层状态。

如何把测量结果做成可复核记录

每条数据至少应关联产品编号、测点编号、参考样片编号、声速、探头、量程、测量日期和操作人员。重要工件还应保存异常点波形、重复测量值和复测结论。只记录平均值会丢失局部厚度变化，建议同时保留最小值、最大值和离散异常点。

林上LS216可连接电脑软件导出数据，适合用于批次记录和趋势比较。导出文件应与测点图、工艺批次和仪器状态文件一起归档，避免后续只能看到数字，却无法确认数字来自哪个区域和哪组参数。

标准方法与现场测厚工具的关系

复合材料超声C扫描、航空航天复合材料超声检测和超声涂层测厚分别解决不同问题。现场点式测厚适合厚度巡检、过程复核和异常筛查；涉及分层、孔隙、脱粘和大面积缺陷时，应采用经过批准的扫描检测程序。产品是否合格还应依据图样、公差、抽样规则和合同技术文件判断。

碳纤维测厚仪要获得可重复的数据，关键不在于直接套用一个材料声速，而在于用同结构样片确定声速、用波形确认界面、用固定测点保证位置一致，并把异常复测过程完整留档。
