防腐层超声波测厚仪检测方法：从声速校准到批次数据留档

防腐层超声波测厚仪的操作看起来只是涂耦合剂、放置探头和读取厚度，但要让结果能够用于过程巡检、施工复核和批次追溯，前面还需要完成检测对象确认、参考厚度准备、声速设置、测区划分和重复性验证。现场数据出现偏差时，问题往往不在显示屏本身，而在材料参数、样板代表性和测点条件没有统一。

超声波脉冲从探头进入涂层后，会在不同材料界面产生反射。仪器依据传播时间和声速计算厚度。传播时间由仪器获取，声速则与涂料体系、填料、固化程度、温度和材料结构有关。声速设置偏高，计算厚度通常会整体偏高；声速设置偏低，结果也会相应偏低。因此，同一批检测应尽量使用经过验证的声速和一致的操作条件。

检测前先建立样品信息表

样品信息表应写清基材、表面处理、涂层道数、各层材料、施工方式、固化条件和目标厚度。石油管道外防腐、储罐耐介质衬层、船体防护体系和普通钢结构油漆虽然都属于防腐应用，但材料组成和厚度范围差别很大，不能共用一套未经验证的参数。

对于多层结构，还要明确希望得到什么结果。检测任务可以是总干膜厚度、某一层厚度、全部可识别层厚，或涂层与基材组合厚度。任务定义不同，探头、量程、预估厚度和回波判断方式也会变化。检测记录中应把“显示第1层、第2层、第3层”与实际涂装道次建立对应关系。

参考厚度样片应尽量接近实际工艺

声速校准用样片不只是任意一块已知厚度塑料片。较有代表性的样片应采用与被测件相同或接近的基材、表面处理、涂料配套、施工道数和固化条件。对于喷砂钢板，表面轮廓会影响涂层分布和测量基准；对于厚浆型树脂，填料和孔隙会改变超声传播。样片与工件差异越大，校准参数迁移到现场后的不确定性越高。

参考厚度需要有可信来源。可通过适用的标准方法、具有可追溯性的截面测量、制样控制或其他经验证方式获得。若参考值本身不可靠，用它反测得到的声速也会带入同样偏差。样片应编号保存，并记录参考值、测量位置、制备批次和有效状态。

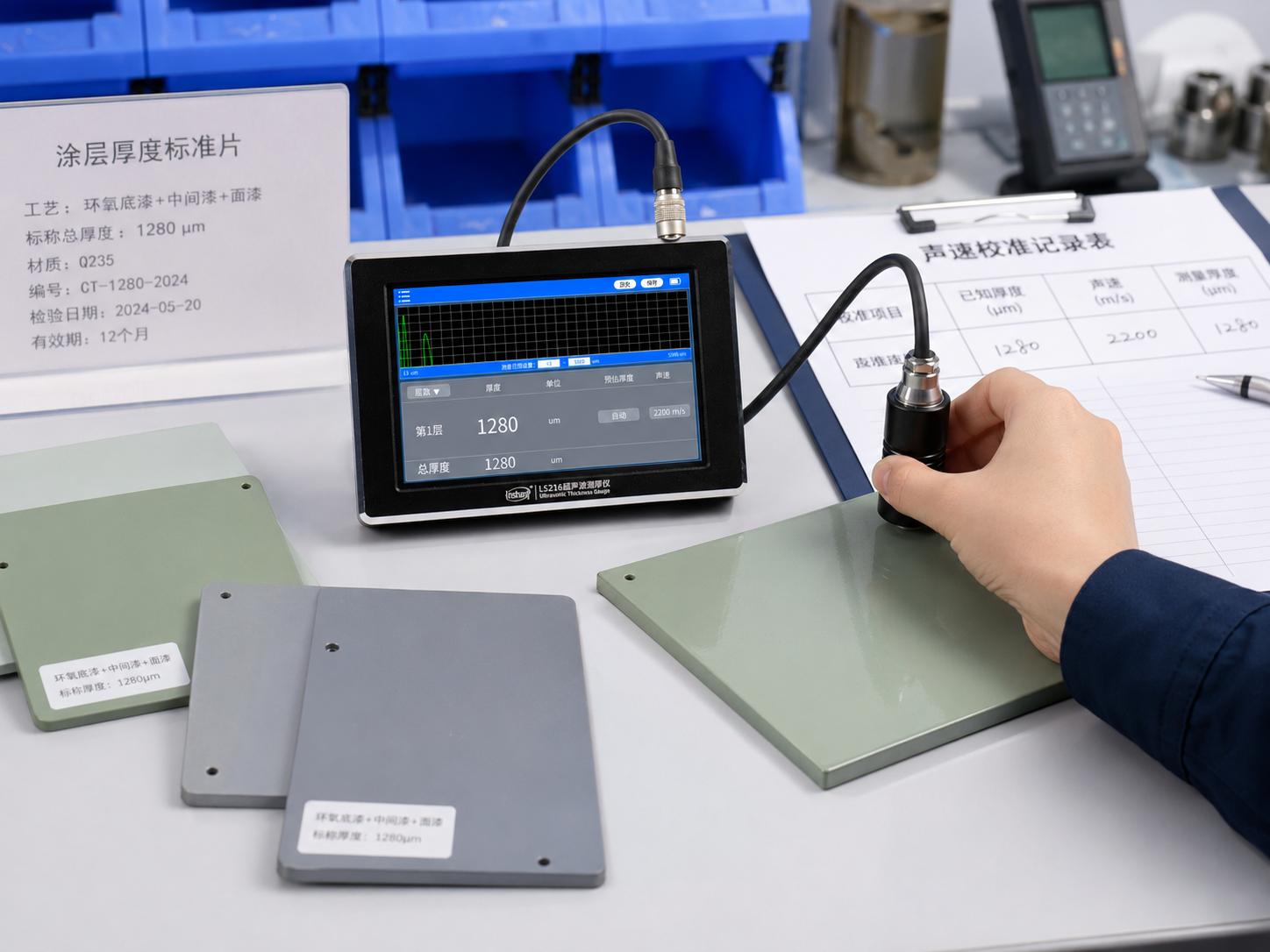

防腐涂层样片声速校准

已知厚度反测声速的操作逻辑

先在样片上选择平整、无气泡、无明显流挂的位置，完成探头零点检查并涂布适量耦合剂。输入可信的样片厚度后，让仪器根据传播时间计算材料声速。随后在样片其他位置复测，观察计算厚度与参考值是否保持一致。只在一个点完成反测而不检查其他区域，容易把局部异常当成材料参数。

林上LS216支持已知厚度反测声速，也可选择内置材料声速或手动输入声速。对企业固定使用的防腐涂料，可把经过验证的参数建立成内部清单。清单中应注明涂料名称、配套层次、批号、固化天数、环境温度、探头类型、参考样片和声速，而不是只保存一个脱离条件的数值。

声速反测完成后还应做重复性检查。同一操作人员在同一点连续测量，数据应保持合理稳定；不同操作人员使用相同参数测量相同区域，也应控制在企业规定的允许差异内。若重复性不稳定，应先检查耦合、探头方向、曲率和回波，再考虑是否需要改变参数。

多层测量前要确认回波界面

多层结构能否区分，取决于相邻材料界面产生的回波是否足够清晰。单层太薄时，表面回波与层间回波可能靠得很近；两层声学性质接近时，界面反射可能很弱；厚型涂层中的填料、孔隙或纤维结构又可能带来衰减和杂波。检测人员不能只根据仪器显示了三个数值，就认定它们必然对应三道实际涂层。

林上LS216产品资料标注最多可测3层涂层，或测量涂层与基材厚度，并支持实时波形显示。使用多层模式时，可先在层次和厚度已知的样板上观察波形，标记各界面的大致位置，再转到同工艺构件上检测。若现场波形与样板差异明显，应暂停批量测量并查找原因。

按检测区域抽样而不是随手取点

防腐层厚度通常具有空间分布特征。大平面、边角、焊缝附近、背风面、返修区和连接节点的施工条件不同，应分区布点。管道可按轴向和环向编号，储罐可按壁板、圈带和方位编号，船舶可按分段、舱室和构件编号，钢结构可按构件类型、节点和施工批次编号。

每个区域应保留原始单点值，不应只记录平均值。平均值有助于观察整体水平，却可能掩盖局部薄点。发现异常后，应按照预先制定的规则增加测点、复测相邻区域，并注明是初测异常、操作复核后恢复，还是确认为局部厚度偏差。

耦合剂、压力和测点表面怎样控制

耦合剂用于排除探头与涂层表面之间的空气，使超声波能够进入材料。耦合剂过少会导致信号不稳定，过多又可能在小曲面或立面形成不一致的液层。实际操作应使用适量耦合剂，让探头端面稳定接触即可。每次测量后还应按仪器和涂层要求清洁表面，避免长期残留影响涂层。

探头压力应保持适中且一致。压力过轻容易失去耦合，过重则可能使柔软涂层产生局部变形。对小直径管道、边角和曲面，应确认探头端面与表面的接触情况。不能稳定贴合的位置应在记录中标注，必要时调整测区或使用更合适的方法。

如何判断检测数据可以进入批次档案

进入批次档案的数据应具备可复核性。记录内容至少包括工件编号、涂层体系、测区和测点、仪器编号、探头、声速、量程、样片编号、测量人员、日期、环境条件、原始值和复测值。对于多层结果，还要保存层次对应关系和必要的波形判断说明。

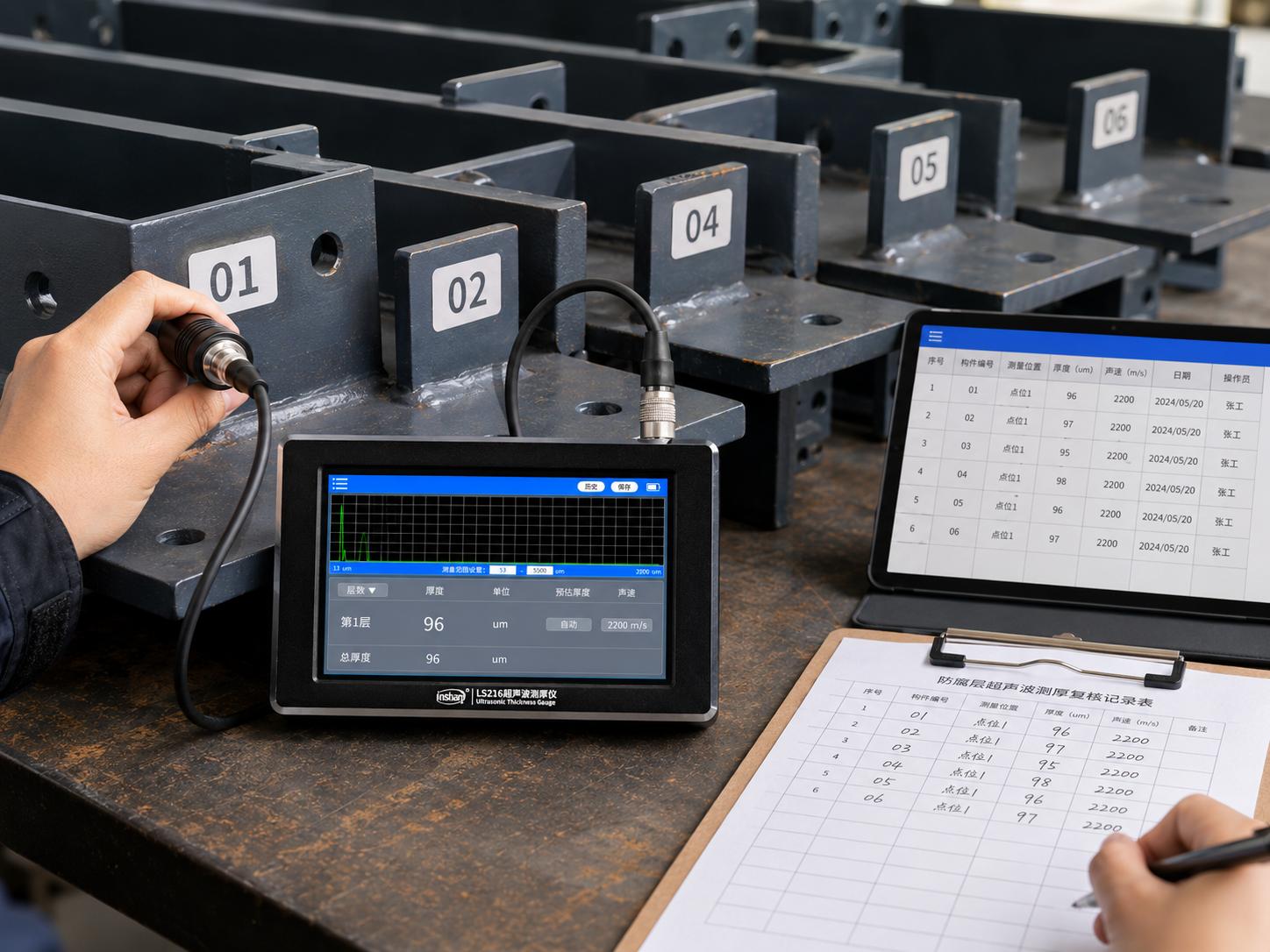

防腐层厚度批次检测留档

林上LS216具备测量数据存储和电脑软件导出能力，可用于整理较多点位的检测结果。数据导出只是留档的一个环节，企业仍需把仪器数据与施工记录、涂料批号、检验区域及异常处置关联起来。文件名称和表格字段应统一，避免出现只有一列厚度值却无法判断对应工件和位置的情况。

标准方法、现场检测与质量判定的关系

GB/T 37361-2019可作为漆膜超声测厚方法方向的参考，GB/T 11344-2021则提供超声测厚的一般方法框架。具体项目还可能涉及钢结构防腐、船舶涂装、管道防腐、储罐衬里或企业检验文件。执行前应确认标准版本、适用范围和合同约定，不应仅凭仪器名称推断使用方法。

现场超声测厚适合用于施工过程巡检、批次抽查、返修复核和内部质量追溯。正式验收还应结合抽样规则、标称厚度、表面粗糙度处理、计量状态和其他检验项目。防腐层厚度达到要求，不代表附着力、针孔、固化程度和耐介质性能已经同时合格。把各项检测结果放回同一质量档案，才能形成完整判断。
