林上LS211配高温探头：高温工艺管道壁厚检测的测点、声速与留档方法

高温管道壁厚检测最常见的误区，是把测厚任务理解为“找一个平整位置放上探头”。石油化工装置中的弯头、三通、变径、注入点和低点排凝位置，腐蚀及冲蚀往往具有明显的方向性；同一截面不同钟点方向的厚度可能并不一致。高温超声波测厚仪可以在工件单侧完成无损测量，但要让数据用于年度对比和腐蚀趋势分析，必须先建立可以重复定位的测点体系。

工艺管道测厚先从腐蚀回路开始

管线材质相同，并不代表所有位置承受的腐蚀条件相同。介质温度、流速、含水量、相态、杂质、注剂状态和流向变化都会影响减薄分布。企业在布置测点时，可先按介质、材质、温度和运行条件划分腐蚀回路，再从每个回路中选择有代表性的监测位置。

直管段适合建立基准数据，但不能替代弯头、三通和变径位置。弯头通常需要区分内弧、外弧和两侧位置；水平管线还可按顶部、底部和两侧钟点方向编号。容易积液或沉积的低点、介质注入后混合不均匀的位置、阀门下游及流速突然改变的区域，均应结合腐蚀机理增加测点。

测点编号应与管线号、设备号和轴测图对应。可采用“管线号—测厚位置—截面—钟点方向”的组合编码，并在现场设置耐久标识。再次检测时回到同一位置，才能尽量减少位置差异对趋势判断的干扰。

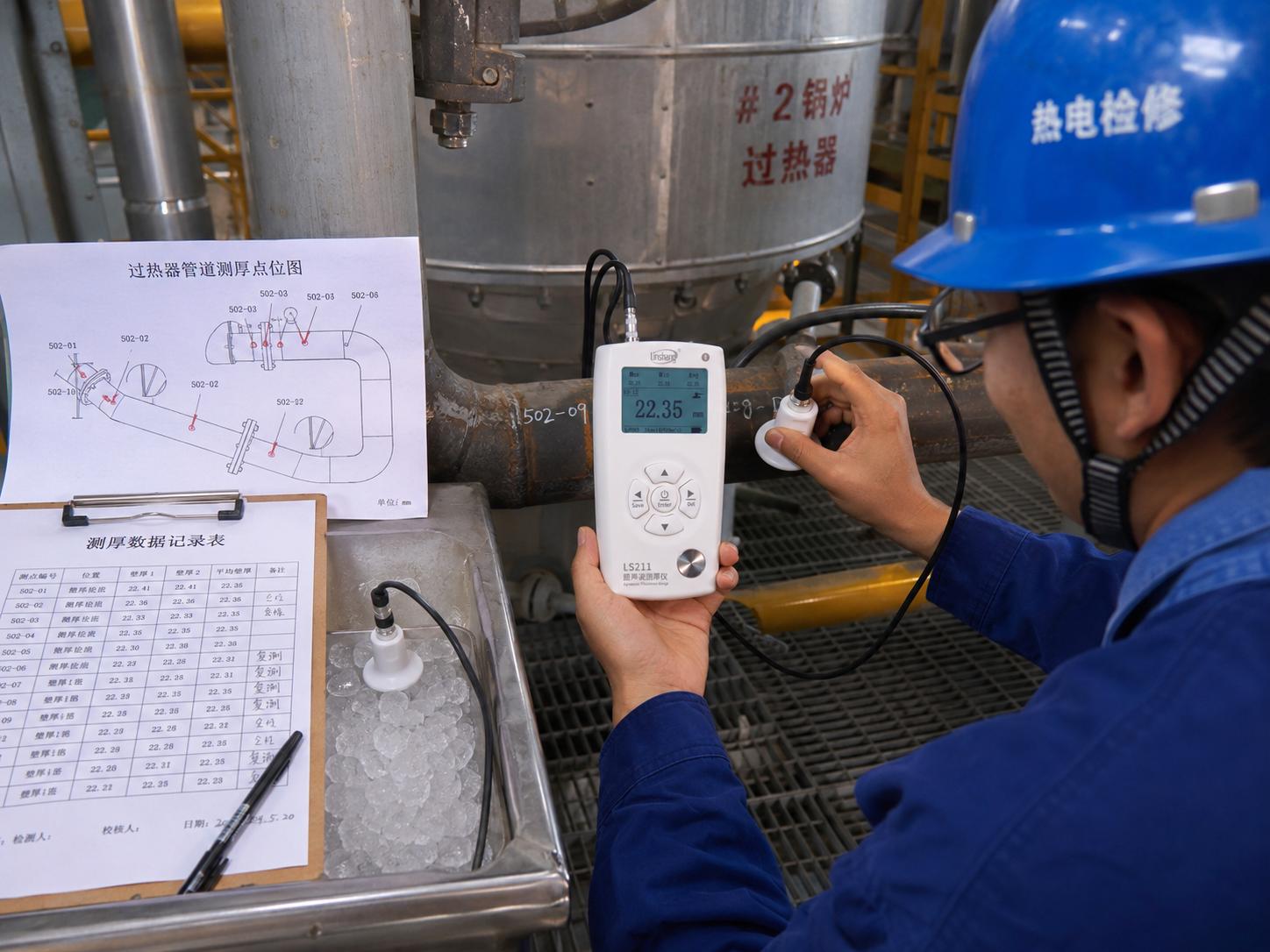

石化管道腐蚀监测点布置

表面温度只是高温测厚的一个条件

选择高温探头时，不能只比较最高接触温度。检测人员还要确认实际壁厚是否落在探头量程内、管径和曲率是否允许探头完整接触、材料是否能形成清晰底面回波、表面氧化层能否处理，以及高温耦合剂是否覆盖当前温度区间。

高温探头通常通过隔热结构降低热量向敏感元件传递，但它并不适合长时间压在热表面。每个测点都应采用短时接触、读数后移开并按说明冷却的操作方式。现场任务量较大时，可准备轮换探头或设置明确的接触与冷却节拍，避免为了追求速度连续测量而使探头温度不断累积。

材料声速必须与当前检测条件对应

超声测厚按传播时间和声速换算厚度。即使同为钢材，不同牌号、组织状态和温度下的实际声速也可能存在差异。仪器内置声速表便于快速选取材料类别，但它不应替代现场验证。

较稳妥的方法是准备与管道材质相同、厚度已知且表面状态接近的对比件，在接近检测温度的条件下确认声速。若无法获得同温对比件，应在检测记录中说明声速来源和采用的修正方法。历史数据比较时，还要核对上一次检测使用的声速、探头和温度条件，避免把设置变化误认为壁厚变化。

林上LS211高温配置怎样嵌入检测流程

以林上LS211搭配高温探头为例，高温探头针对45号钢给出的测量范围为3—200mm，接触温度为-10～500℃。这一配置适合多数高温金属管道和容器壳体的现场壁厚复核，但检测人员仍需核对实际材质、管径、表面状态及目标厚度，不应把技术参数理解为无条件适用范围。

LS211提供已知材料选声速、已知厚度反测声速和手动输入声速三种设置路径。对于长期监控的工艺管道，建议优先保存企业确认过的材料声速设置方法，并在检测作业指导书中固定下来。林上的QC模式可根据预设上下限提示当前数据状态，适合内部巡检中的快速筛查；上下限本身则应来自设计文件、检验方案或经批准的企业控制值。

统计模式可以显示一组测量中的最大值、最小值和平均值。对于弯头或腐蚀网格，最小值有助于提示重点复测位置，平均值可观察区域整体状态，但平均值不能掩盖局部低值。林上LS211的数据存储与导出功能，更适合与测点编号、管线号和温度信息配合使用，而不是只保存孤立数值。

一套可执行的高温管道测厚步骤

第一步：完成资料和风险确认

核对管线号、介质、材质、设计厚度、腐蚀裕量、历史最小值和检修记录。确认设备表面温度、高处作业条件、防烫措施、保温拆除范围及装置区域安全要求。测量位置如果靠近法兰泄漏风险点、排放口或高温蒸汽可能喷出的位置，应先由现场管理人员确认作业条件。

第二步：进行仪器与探头核查

检查仪器计量状态和探头端面，在标准块上完成基准调校。确认探头连接、声速设置和测量模式。高温耦合剂应标明适用温度，不宜用普通耦合剂替代。作业前核查结果应写入原始记录。

第三步：处理表面并完成单点测量

清除松动锈层、氧化皮、油污和结焦物，不宜为了获得漂亮读数进行无控制的深度打磨。耦合剂用量以能够形成稳定信号为准。探头在测点中心短时稳定接触，显示稳定后记录当前值、工件温度和测点编号，并立即移开冷却。

第四步：对异常低值进行扩展

原点复测前先检查耦合剂、表面和声速设置。若低值重复出现，沿管道轴向和周向增加测点，确定减薄区域边界。必要时再结合目视、表面检测、超声扫描或其他方法，不能仅凭一个数值判断缺陷形貌。

第五步：完成作业后复核

在标准块或对比件上再次检查仪器。若前后核查出现不能接受的差异，应评估本批数据。清理探头端面和附件，保存仪器原始记录、人工记录、测点图和现场照片。

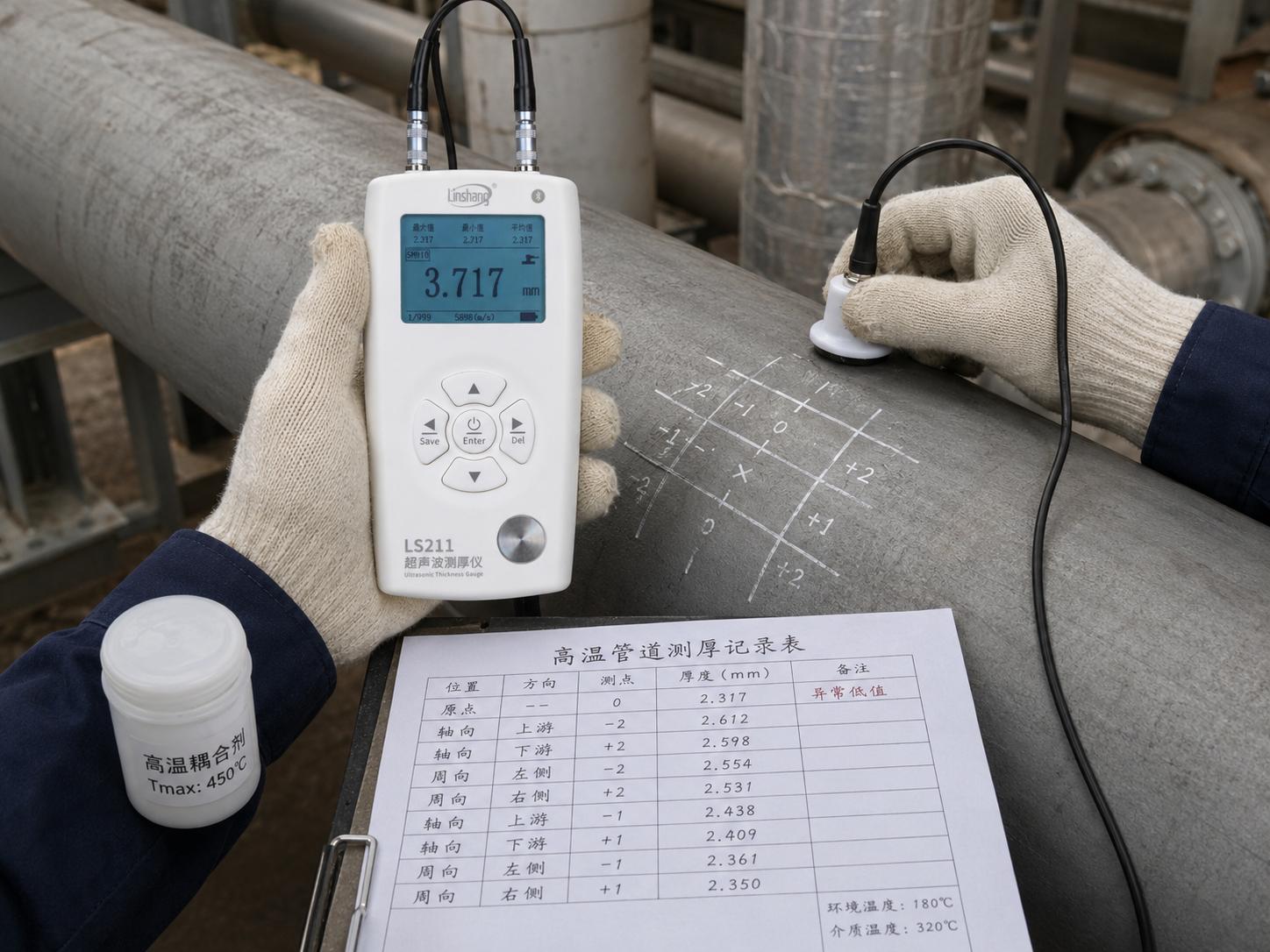

高温管道测厚记录与复测

数据留档不能只有厚度值

一条可追溯的测厚记录至少包括管线号、测点号、轴向位置、周向位置、材料、表面温度、探头类型、声速、表面状态、原始读数、复测结果、操作人员和日期。如果使用QC模式，还应记录限值来源和版本；如果对数据进行删除或修改，应保留原因和审批记录。

连续两次检测之间出现明显差值时，应先排查测点偏移、声速差异、温度差异、表面处理变化和仪器状态，再讨论腐蚀速率。真正有价值的高温管道壁厚检测，不是一次测出多少个数字，而是让每个数字都能回到具体设备、具体位置和具体检测条件。
