陶瓷超声波测厚仪如何测得更准：声速校准、耦合与数据留档方法

陶瓷超声波测厚仪出现偏差时，现场人员往往先怀疑仪器精度，实际上更常见的原因是材料声速设置不合适、探头与陶瓷表面耦合不稳定、测点曲率过大，或者把多层界面回波识别成了陶瓷背壁回波。陶瓷测厚要得到可复核的数据，需要把已知厚度校准、测点准备、重复测量和数据记录连成完整流程，而不是只追求屏幕出现一个数值。

超声测厚结果为什么随声速设置变化

接触式超声测厚通常通过测量超声脉冲从测量面传播到背壁并返回的时间，再结合材料声速计算厚度。传播时间由仪器测得，声速则需要根据材料确定。陶瓷的材料名称即使相同，也可能因成分比例、孔隙率、晶粒大小、成型压力和烧结工艺不同而具有不同声学特性。

例如，同属氧化铝陶瓷的两批制品，纯度、密度或烧结制度发生变化后，直接使用同一个经验声速可能产生系统性差异。若所有测点都以相近比例偏高或偏低，应优先检查声速，而不是反复改变探头压力。内置材料声速适合初步寻找回波，正式批量检测更适合使用同材质已知厚度样件校准。

如何用已知厚度样件反测陶瓷声速

样件应与被测工件具有相近的材料牌号、配方、烧结状态和表面处理。优先选择两面平行、表面平整、没有明显裂纹和缺口的位置。已知厚度不能仅取图纸标称值，应使用校准状态合格的卡尺、千分尺或其他适用量具测量，并记录测量位置和结果。

把已知厚度输入仪器后，在相同位置稳定放置探头，由仪器反求材料声速。完成设置后，不要立即开始批量测量，应在样件的不同位置重复测试，确认显示厚度能够回到已知值附近，并检查重复性。样件较厚时，还可准备不同厚度的同材质试件，观察校准结果是否只在单一点吻合。

陶瓷表面状态会怎样影响耦合

超声探头与陶瓷之间存在空气时，声能很难有效进入工件，因此接触式测量需要耦合剂填充微小间隙。抛光陶瓷表面通常较容易形成稳定接触；喷砂面、烧结原始面、磨损沟槽和带颗粒附着物的表面，则容易出现耦合层不均匀、探头晃动和回波波动。

测量前应去除浮灰、松散附着物和影响接触的颗粒，但不能为了获得读数随意打磨成品表面。耦合剂用量以能够形成连续声学接触为宜，过少容易断耦合，过多会使探头漂浮或增加操作差异。探头放下后保持垂直和稳定压力，避免一边拖动一边记录瞬时数值。

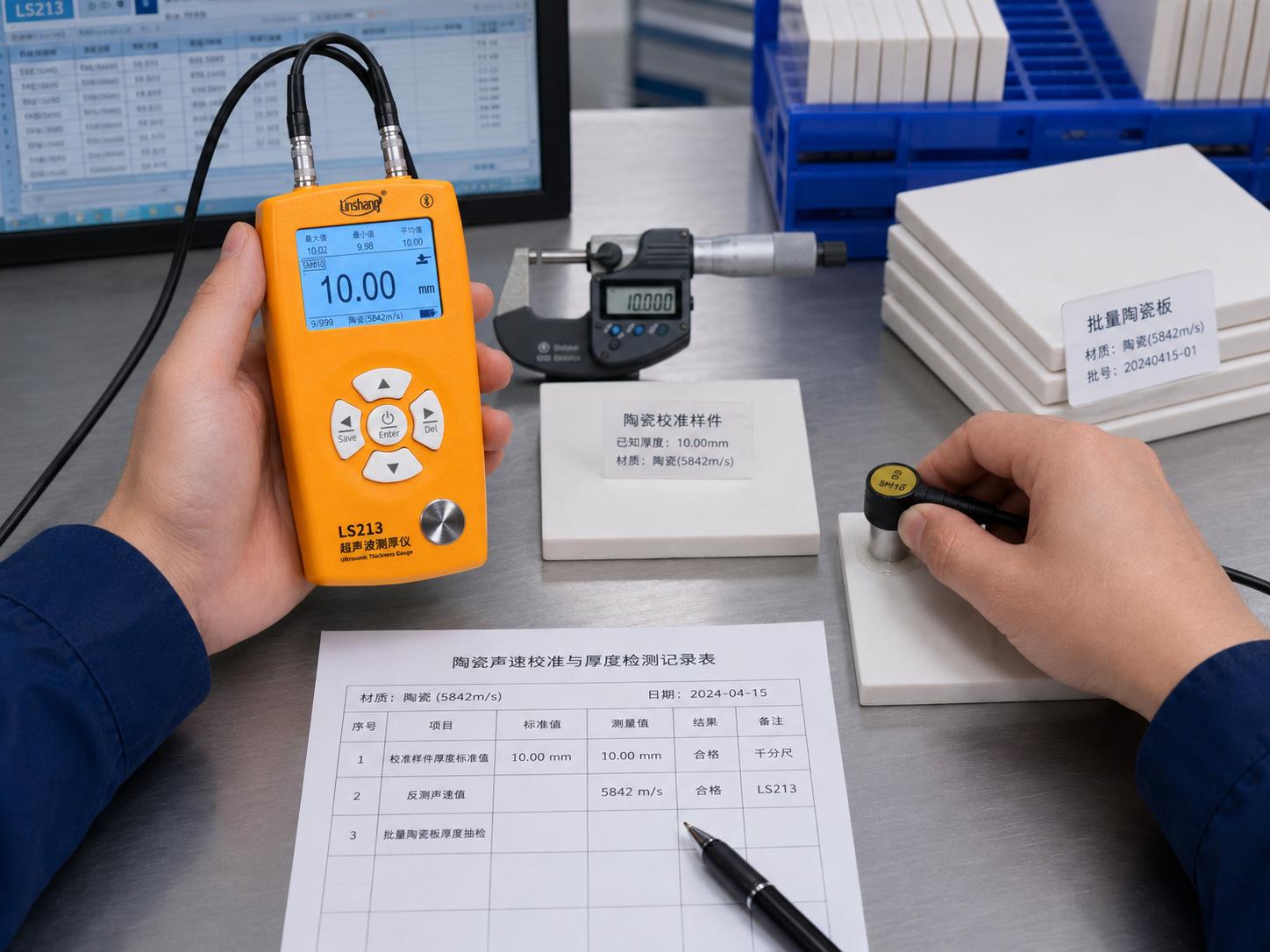

陶瓷样件声速校准与数据记录

陶瓷管和小型零件为什么容易读数跳变

陶瓷管、小直径套筒、密封环和带圆角零件的有效接触面积较小。探头放置角度稍有变化，声束传播方向和背壁反射路径就可能改变。曲面工件还可能同时出现几何反射和边缘反射，使仪器在不同回波之间切换。

测量曲面时，应先确认探头尺寸与管径是否匹配，并规定探头方向。可以在同一测点沿轴向和周向分别测量，选择重复性较好的方向作为固定操作方法。小工件若没有足够平面放置探头，应考虑更小接触面积的探头，但仍需验证其最小可测厚度和穿透能力。

多层耐磨衬里不能简单按单层陶瓷处理

陶瓷衬片通过胶粘剂安装在金属壳体上时，超声波可能在多个材料界面发生反射。普通单层测厚仪显示的数值取决于它识别到哪一组回波。如果陶瓷与胶层之间存在空气间隙，第一处强反射可能来自脱粘界面；若界面结合紧密，声波也可能继续进入胶层或金属基体。

因此，检测安装后的陶瓷衬里前，应准备结构已知的对照区域或模拟样件，明确当前仪器模式所对应的厚度。普通厚度值不能直接解释为胶层厚度、金属基板厚度或脱粘范围。需要分别识别多层结构时，应使用具备相应回波分析能力的设备或采用其他验证方法。

高灵敏双晶探头与自动增益解决什么问题

陶瓷中的晶粒和孔隙可能使回波减弱并产生杂波。高灵敏度双晶探头有利于接收较弱信号，自动增益功能可以根据回波强弱调整放大程度，但它们不能代替材料适用性验证。信号被放大后，结构杂波同样可能更加明显，仍需通过已知厚度样件确认显示值是否对应真实背壁。

林上LS213提供双晶探头和已知厚度设置声速功能，可用于建立陶瓷材料的内部测量参数。实际使用时，可先在标准厚度样件上完成声速设置，再进入正式工件测量。林上LS213能够保存多笔数据，适合批量抽检过程中保留原始读数，但测点编号和工件信息仍需要在检验文件中同步管理。

建立可重复的陶瓷测厚作业步骤

每次检测开始前，确认仪器和探头外观、计量有效期、电量及连接状态。根据工件尺寸选择探头，检查样件声速参数是否与本批材料对应。用已知厚度样件进行测前核查，记录核查值。若偏差超出企业规定，应重新校准或检查探头，不宜通过选择性删除数据掩盖问题。

正式测量时，按测点图逐点操作。每个测点至少进行多次稳定读数，不能把探头刚接触时的跳变值作为结果。对于厚度接近控制限、与相邻点差异明显或与历史数据变化过大的位置，应更换耦合剂、调整探头方向并复测。复测结果仍异常时，标记为待确认，不直接作合格或不合格判断。

APP和电脑软件如何用于质量留档

手写记录容易出现工件编号错位、测点遗漏和小数位抄写错误。林上LS213可通过手机APP管理多组测量数据，也可连接PC软件导出厚度记录。使用数据功能时，建议先制定命名规则，例如以日期、生产批次、工件编号和测点区域组成文件名，避免不同批次数据混在一起。

导出文件应补充材料名称、声速设置、探头型号、已知厚度样件编号、测量面状态、操作人员和复核人员。对于耐磨陶瓷设备，还应关联运行时间、处理物料和上次检修记录。林上的软件功能可以减少抄录工作，但原始数据是否完整、测点是否对应、异常值是否复核，仍由质量流程负责。

计量校准与标准方法的关系

仪器分辨率较高，不代表所有陶瓷工况下都能达到同样的测量不确定度。计量校准主要确认仪器在规定条件和标准器上的示值性能，现场结果还会叠加声速、表面、曲率、温度、耦合和操作因素。LS213公开资料列有JJF 1126相关计量规范，实际是否满足企业要求，应以计量机构出具的有效报告及其校准点范围为准。

开展陶瓷超声测厚时，可参考GB/T 11344—2021及ISO 16809:2025，具体条款应结合设备类型、人员要求和项目文件核对。涉及产品合格判定、合同争议或安全评估时，需要结合抽样方案、图纸公差、计量状态及其他必要检测结果，不能把现场一次读数作为唯一依据。
