曲面试件测厚仪检测方法：从声速设置到腐蚀减薄留档

曲面试件测厚仪用于管道、弯头、压力容器和圆筒零件时，真正影响结果的往往不是按键操作，而是测量前如何确认材料、如何处理曲面接触、如何识别异常读数，以及测量结束后怎样保存可追溯的数据。缺少这些步骤，即使屏幕能够快速显示厚度，也很难保证不同人员、不同日期和不同测点之间具有可比性。

超声波脉冲进入材料后，在背壁界面产生反射，仪器依据传播时间和设定声速换算厚度。该方法通常只需要从工件一侧接近，适合无法拆卸或不能切割的设备。但它要求材料能够传播超声波，测量面与背面能够形成可识别回波，探头与工件之间还必须保持稳定耦合。

第一步：建立工件和测点信息

检测前应记录设备名称、管线编号、零件图号、材料牌号、名义厚度、公称直径、曲率半径和表面温度。在役设备还应记录介质、运行年限、历史维修和可能的腐蚀位置。没有这些信息，单个厚度值很难与设计壁厚、腐蚀裕量或历史趋势进行关联。

测点布置应与检测目的对应。制造零件可按圆周和轴向建立固定测点，检查偏心、壁厚公差和批次一致性；弯头和管道腐蚀监测应覆盖内弧、外弧、侧弧、焊缝邻近区和介质冲刷方向。发现低值后，应在周边增加测点，确定减薄区域的范围。

第二步：检查仪器、探头和计量状态

开机后需要确认电量、单位、探头型号、零点状态和声速设置。用于质量体系、设备台账或检验记录的仪器，还应核对校准证书是否在企业规定的有效管理周期内，校准点是否覆盖常用厚度范围。林上LS215产品资料列有JJF 1126—2004校准方向，实际计量符合性仍应以送校结果和证书内容为准。

检测当天可使用标准厚度块或已知厚度样件进行工作验证。验证样件最好接近被测材料和常用厚度。若使用钢制标准块验证铝合金或其他材料，只能确认仪器基本状态，不能代替目标材料的声速校核。工作结束后再次验证，有助于确认检测期间仪器和探头是否发生明显漂移。

第三步：根据曲率选择探头

较大直径管道和压力容器壳体的局部表面接近平面，标准探头通常容易获得稳定回波。小口径管件、窄边圆筒和弯头局部区域的接触面积较小，普通探头边缘容易悬空，此时应评估微径探头。铸铁或粗晶材料可考虑相应探头，但必须通过样件确认回波质量。

林上LS215支持标准、微径、粗晶和高温探头。其微径探头公开参数中的最小测量区域为φ6mm，主要面向曲面和小工件。该参数并不等于所有φ6mm区域都能稳定测量，实际效果还取决于曲率半径、壁厚、材料衰减、表面粗糙度和背壁形状。

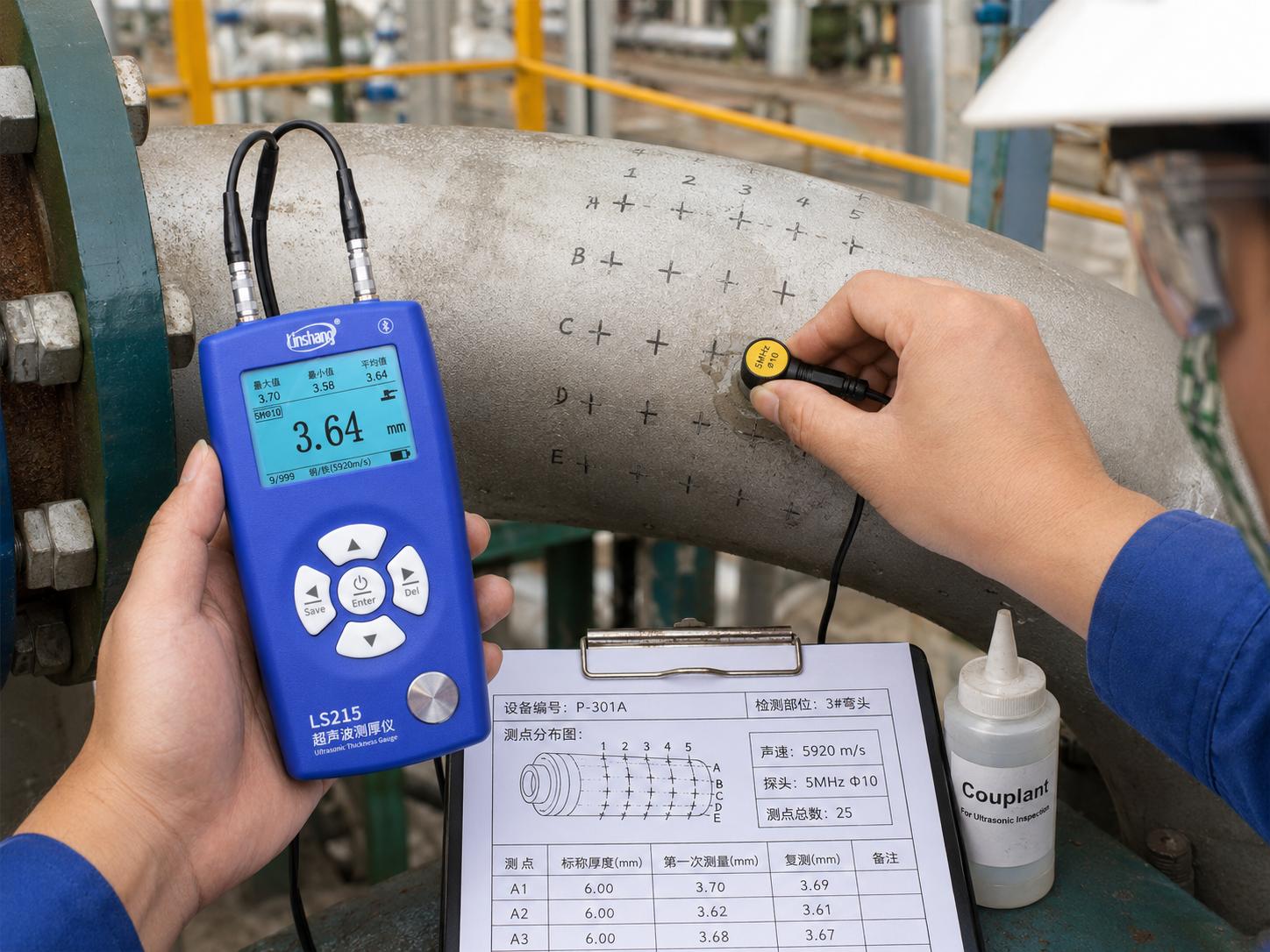

弯头超声测厚声速设置与数据记录

第四步：处理测量表面

测点表面应清除松散锈层、焊渣、颗粒、油污和影响探头放置的附着物。表面处理的目标是形成稳定接触，而不是盲目大面积打磨。对于承压设备，应遵守现场作业和表面处理要求，避免对设备造成额外损伤。

如果表面带有涂层，需要确认仪器模式是否适用于当前涂层结构。均匀、结合良好的涂层与起泡、多层、老化或厚度不均的涂层，对超声信号的影响不同。即使仪器具有穿透涂层模式，也建议选择代表性位置与去除涂层后的结果进行比对，形成企业内部适用性依据。

第五步：设置和验证材料声速

厚度与声速成正比，因此声速设置偏差会直接转化为厚度偏差。LS215内置19种常见材料声速，并支持通过已知厚度反测声速或手动输入声速。内置声速适合快速建立初始条件，批量检测或重要设备监测仍应优先采用同材质已知厚度样件校核。

反测声速时，应选择表面平整、内部状态明确、两侧厚度已通过可靠方法确认的样件。不要在点蚀、粗糙、分层或背壁倾斜位置反算声速，否则可能把结构造成的异常声程误认为材料声速。建立声速后，应保存材料牌号、样件编号、参考厚度、温度和设置值。

第六步：控制曲面上的探头方向

双晶探头的发射和接收晶片具有固定排列方向。测量圆管和圆筒表面时，探头方向不一致会影响声束进入和回波接收。按照LS215公开操作要求，曲面检测时探头分割面应与曲面轴线垂直。现场可在测点旁标记方向，方便下一周期按相同姿态复测。

涂布耦合剂后，将探头稳定放置在测点上，保持适中压力，不要持续摇摆探头寻找某个期望数字。读数稳定后记录，再完全抬起探头并重新放置。至少两次独立耦合结果接近，才能说明该测点具备较好的重复性。

第七步：正确理解精度和显示分辨率

LS215公开参数显示，在45#钢、H＜10mm条件下，标准探头和微径探头的精度标注为±0.05mm；H≥10mm时标注为±0.5%H。主机在相应量程具有0.01mm显示分辨率。现场记录时，应把精度参数、显示分辨率和实际重复性区分开来。

例如，屏幕显示6.42mm并不代表测量结果在所有现场条件下都具备0.01mm的准确度。曲率、耦合层、材料声速、表面温度和点蚀形态都会增加不确定性。较合理的做法是保存多次复测值，并按照企业检验文件确定报告位数和判定规则。

第八步：识别腐蚀表面的异常读数

点蚀坑、背壁粗糙和局部夹层可能产生不稳定或非预期回波。出现明显低值时，应先检查探头是否跨在凹坑边缘、耦合是否充分、表面是否仍有松散氧化物。重新处理并复测后，若低值稳定存在，再以该点为中心进行周边扫描。

若数字忽高忽低，不能简单取最小值作为剩余壁厚，也不能只保留最高值。应记录原始变化范围，检查探头方向和声速，并判断普通测厚方法是否仍适用。对于无法获得稳定背壁回波的区域，可能需要采用具有波形显示能力的设备、其他超声检测方法或补充无损检测手段。

第九步：建立腐蚀减薄数据档案

林上LS215支持主机数据保存，并可配合数据管理功能进行导出。建立档案时，建议按装置、设备、部件和测点四级编号。每条记录除厚度外，还应包含检测日期、仪器编号、探头类型、声速、温度、表面处理、原始读数、复测结果和操作者。

趋势分析应比较同一位置、相近检测条件下的数据。测点位置发生变化、探头型号更换或声速设置不同，都可能造成表观变化。若需要计算腐蚀速率，应先确认两次数据具有可比性，并结合检测间隔、历史维修和测量不确定性谨慎判断。

第十步：把测厚结果放回质量管理流程

曲面试件测厚仪适合用于日常巡检、异常筛查、维修前复核和批次质量控制。GB/T 11344—2021可作为超声测厚方法的重要参考，GB/T 40332—2021可用于了解测厚设备性能特征和测试要求。项目还应核对承压设备、石油天然气、电力或企业内部现行规范。

现场读数不能单独完成设备剩余强度、寿命或继续运行判定。对于压力容器、压力管道和特种设备，应将壁厚数据与设计资料、名义厚度、腐蚀裕量、缺陷形态、检测覆盖率和专业评定结合。通过规范测点、声速、复测和留档，林上LS215这类便携式设备才能真正成为质量管理流程中的有效工具。
