塑料超声波测厚仪检测方法：从声速校正到异常数据复测

塑料超声波测厚仪能够从工件单侧完成厚度测量，但真正决定数据能否用于质量管理的，并不是仪器能否显示数值，而是声速设置、测点位置、耦合状态和样品结构是否符合测量条件。塑料管材、注塑外壳、汽车内饰件和吹塑容器的材质与结构差异较大，使用同一套参数直接测量，往往会出现整批偏差、读数跳动或局部无回波。

一套可靠的方法应先回答四个问题：待测材料是什么，厚度参考值从哪里取得，测量面与背面是否能形成稳定反射，以及结果将用于过程筛查还是正式符合性判定。只有把这些条件记录清楚，测厚数据才具有复测价值。

第一步：识别塑料的材质和工艺状态

现场常见塑料包括PE、PP、PVC、ABS、PA、PC、PMMA以及玻纤增强或矿物填充改性材料。材料名称只是初步信息，声速还可能受到填料比例、增塑剂、结晶状态、发泡结构、温度和成型取向影响。因此，“内置有某种塑料声速”并不意味着该声速可直接用于所有同名材料。

质检人员应至少记录材料牌号、供应商、配方或改性类型、生产批次、成型方法和检测温度。原料更换、玻纤比例调整、再生料比例变化或工艺窗口明显改变后，都应重新验证声速。

第二步：用同材质已知厚度样品校正声速

较稳妥的声速校正方法，是在代表样上找到可以使用千分尺、卡尺或壁厚规测量的位置，取得可追溯的已知厚度，再将这一数值输入仪器反算声速。代表样应尽量与待测件保持同材质、同配方、同工艺状态和相近厚度。

林上LS213支持按材料设置、按已知厚度反算声速以及手动输入声速。对于企业长期生产的固定产品，可以建立内部声速台账，但台账不能只写“PP”或“ABS”，更合适的记录方式是“产品编号、材料牌号、供应商、批次、参考样编号、参考厚度、声速、校正日期和操作人员”。

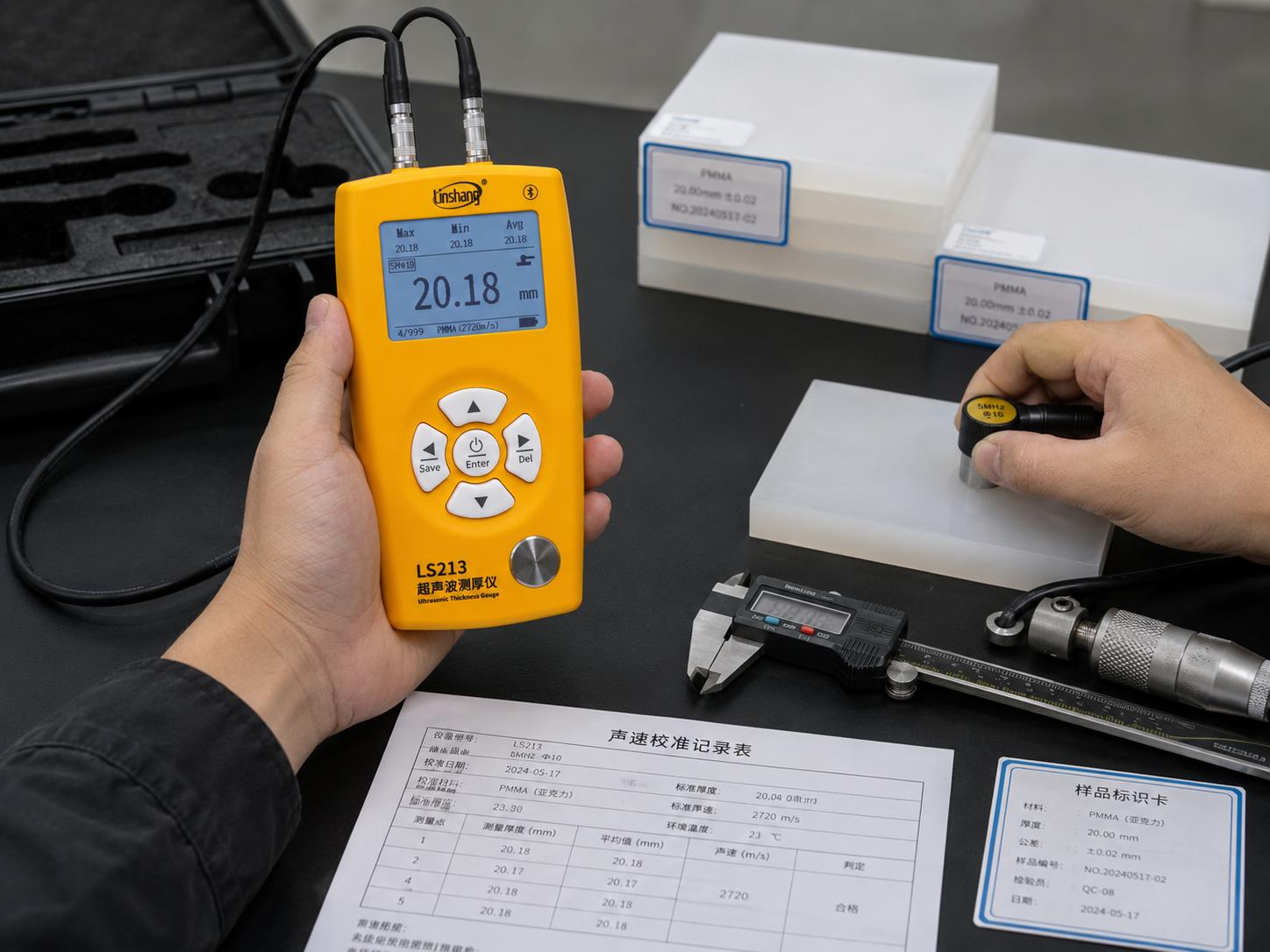

塑料代表样声速校正

第三步：判断工件结构是否适合超声测厚

超声脉冲需要穿过材料后从背面返回。如果背面倾斜、存在明显筋位、内部空腔或分层界面，仪器可能接收到错误回波，或者无法形成稳定读数。出现无回波时，不应立刻判断为仪器故障，应先检查测点结构。

第四步：进行参考校正和表面处理

开机后应按说明进行参考校正，检查标准块、探头连接和耦合状态。长期未使用、环境变化明显、探头更换或连续测量较长时间后，可再次进行参考检查。参考校正解决的是仪器和探头状态问题，材料声速校正解决的是待测材料问题，两者不能相互替代。

测量面应清除灰尘、脱模剂、松散涂层和明显颗粒。耦合剂用量要能够排除探头与塑料表面之间的空气，但不宜厚薄变化过大。探头应垂直接触测量面并保持稳定，不能一边滑动一边记录。

第五步：建立可复现的测点图

塑料管材可按圆周等分点和轴向位置编号；板材可使用网格布点；注塑件应结合浇口、熔接线、加强筋、装配孔和转角确定重点区域；包装容器可按口部、肩部、侧壁、底角和底部分组。每次检测应尽量回到相同位置，避免不同人员凭经验随意取点。

对于一个关键测点，建议重新耦合后重复读取，而不是连续按住探头只记录屏幕刷新值。重新耦合更容易暴露探头姿态和表面状态对结果的影响。

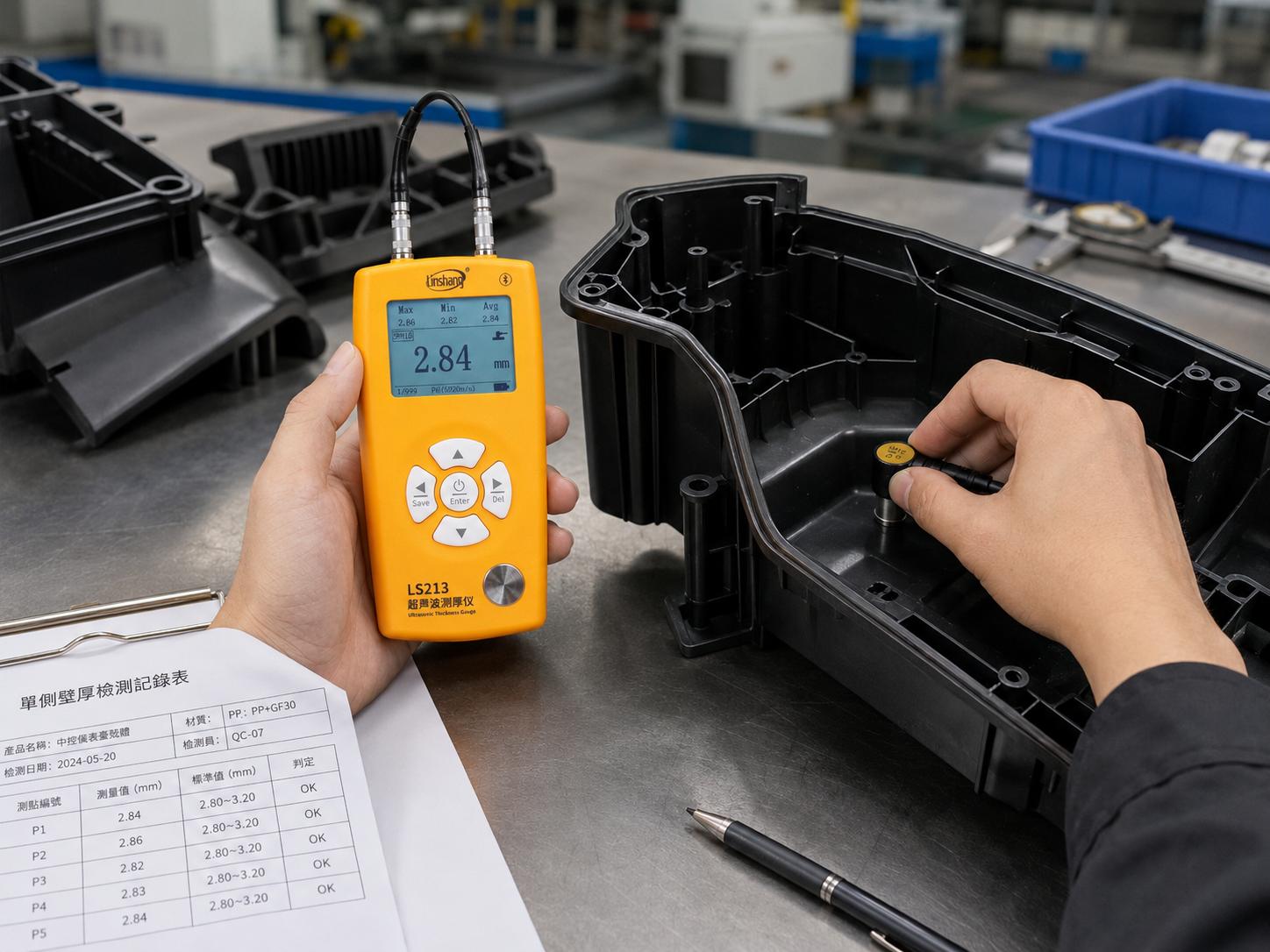

注塑壳体多测点厚度检测

第六步：识别五类异常数据

整批数据系统性偏高或偏低

优先检查材料声速是否沿用了其他配方或其他批次。若声速设置错误，所有测点可能按相似比例偏离真实值。

同一点读数持续跳动

检查耦合剂、探头压力、曲面接触面积、表面纹理和背面结构。也可轻微改变探头方向，观察稳定性是否改善。

局部读数明显低于周边

先重新耦合复测，再在异常点周围增加测点。如果低值能够重复出现，可使用机械量具、切片或影像方法进一步验证，不宜直接凭一次读数判废。

仪器偶尔显示数值，偶尔无回波

这通常与回波质量处于临界状态有关，可能来自材料声衰减、曲率、表面粗糙、内部气泡或背面倾斜。应先开展可测性评估，而不是只调高增益追求显示。

不同操作人员测量差异大

检查是否统一了声速、测点、探头方向、耦合剂、重复次数和取值规则。没有标准化作业文件时，即使同一台仪器也难以形成可比数据。

QC模式与统计模式的正确用法

LS213的QC模式可依据设定的上下限进行提示，适合首件确认和过程巡检。上下限应来自图纸、产品标准或经批准的企业内控文件，不能由操作人员临时决定。PASS和NG反映的是当前读数与设定限值的关系，并不包含外观、力学性能、耐压或其他质量项目。

统计模式可查看最大值、最小值和平均值。对塑料制品而言，最大值与最小值的差异往往比单独平均值更有工艺意义。例如，平均厚度正常并不能排除某个转角或肩部出现局部减薄。记录时应保留原始测点，而不是只抄写平均值。

数据怎样进入复测和留档流程

林上LS213可在主机中保存999笔记录，并可通过APP或PC软件进行数据管理。建议按产品批次、模穴、机台或生产线建立数据组，字段至少包含材料、声速、探头、测点、原始值、复测值、判定依据和人员。导出文件应与测点图、首检记录或巡检记录一起保存。

企业还应规定异常复测规则，例如：超限数据重新耦合测量两次；重复异常后由另一名人员复核；仍有争议时采用机械量具或切片方法确认。仪器应按企业计量制度进行周期校准和期间核查，参考样也应编号、保存并防止尺寸变化。

检测方法的适用边界

塑料超声波测厚仪适合承担单侧快速检测、过程趋势监控和不便破坏样件时的局部复核，但不自动替代塑料产品标准中规定的尺寸测量方法。塑料管道、汽车零部件和包装容器可能分别执行不同产品规范，正式合格判定前应核对现行版本、抽样数量、试样状态和允许使用的方法。

林上LS213的量程、QC、统计和数据导出功能可以帮助企业建立更完整的现场流程，但获得可靠结果的前提仍是正确声速、稳定回波、固定测点、有效复测和量值溯源。把这些条件写入作业指导书，比只培训操作人员“按下测量键”更有价值。
