多功能硬度计检测方法：里氏测量、制式换算与质量判定边界

多功能硬度计可以在现场显示多种硬度制式，但真正决定检测结果能否使用的，不是屏幕上出现HL、HRC、HB或HV中的哪一个符号，而是测量方法、材料设置、工件条件和结果用途是否匹配。机械加工件、热处理件、铸锻件和在役设备部件的表面状态差异较大，同一台仪器在不同工件上使用时，需要重新确认冲击装置、测点位置、方向、支撑和换算条件。

里氏硬度试验属于动态回弹方法。冲击体在弹力作用下撞击试样表面，仪器根据冲击速度和回弹速度之间的关系得到里氏硬度值。该方法便于在大型、重型和不方便切样的金属工件上进行快速检测，但它反映的是接触位置附近的表层状态。工件内部组织、其他表面位置和整体力学性能，不能仅由一个里氏测点直接推断。

多功能硬度计适合检测哪些对象

常见对象包括大型轴、轧辊、齿轮、模具、压力设备部件、铸钢件、铸铁件、锻件、焊接结构和设备维修件。材料可涉及碳钢、低合金钢、工具钢、模具钢、不锈钢以及部分有色金属，但具体是否能够换算到目标硬度制式，需要查看仪器材料选项、现行标准和企业内部验证结果。

检测前的工件条件检查

测量前应确认检测区域清洁、稳定，并具有足够的平整度。油污、松散氧化皮、涂层、锈蚀和严重粗糙表面会改变冲击接触条件。若需要打磨，应避免过度发热、形成新的加工硬化层或磨穿表面处理层。热处理后仍处于较高温度的工件，应按方法要求冷却到合适状态后再测量。

工件质量和厚度决定其能否承受冲击而不发生整体振动。大型工件通常可直接测量，小型工件则需要放置在刚性支承体上。某些小件可以通过可靠结合方式改善支撑，但结合面应平整、清洁，且操作方法应写入企业作业指导书。用手握持或临时压住工件，难以保证不同操作者之间的一致性。

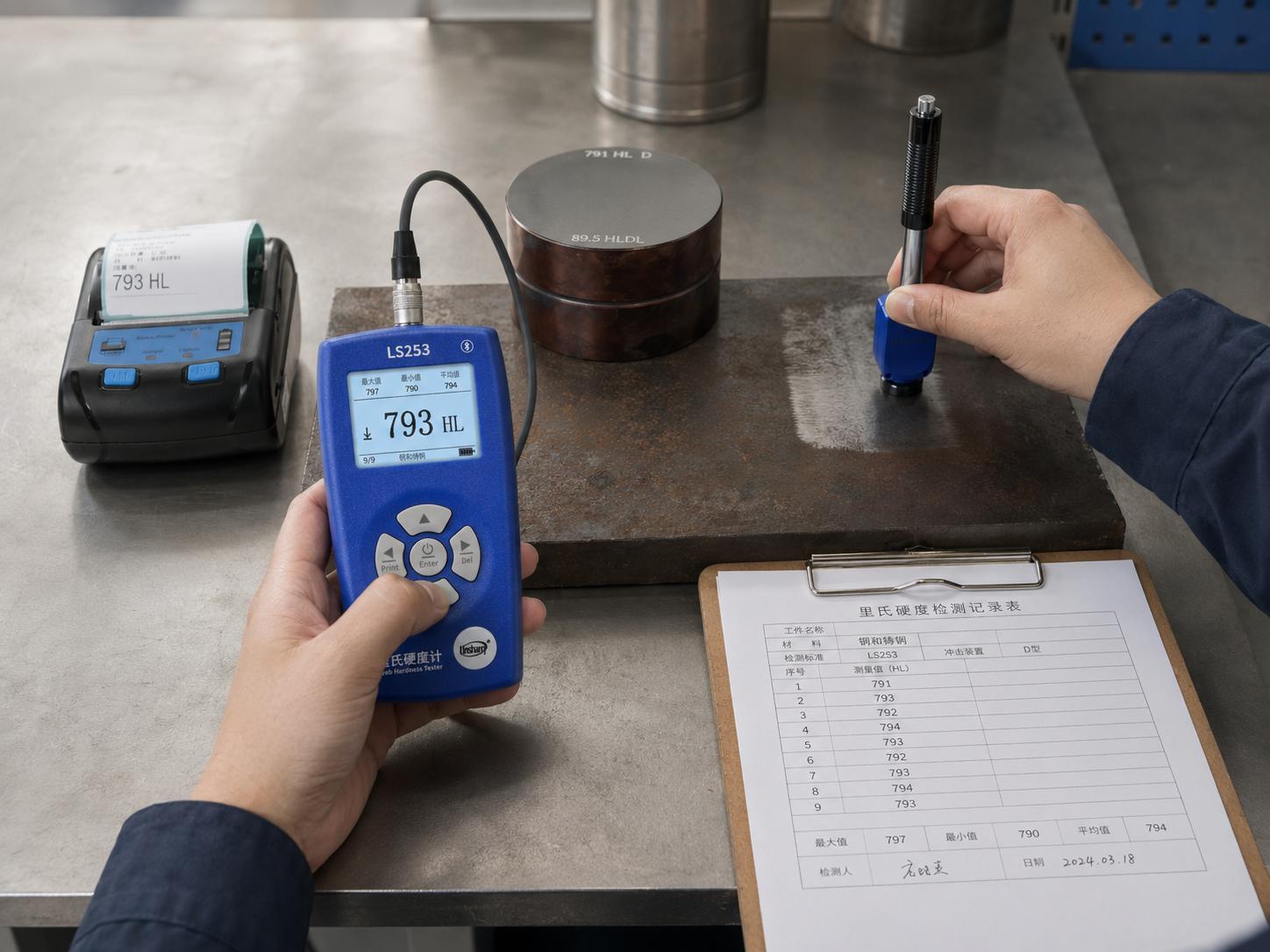

金属工件里氏硬度检测前处理

根据测量位置选择冲击装置

D型冲击装置适合多数常规测量，可覆盖大型金属件、机加工平面和容易接近的曲面。DC型结构较短，更便于在设备内部、凸缘附近和高度受限区域操作。DL型具有细长测量结构，常用于齿根、窄槽和局部凹入位置。C型冲击能量相对较低，通常用于较小、较薄或表面硬化层较浅的金属件。

林上LS253采用可搭配D、DC、DL、C四种冲击装置的分体式配置。选择时应先统计企业中各类测量位置的比例。若大部分任务是大型平面件，D型可以承担主要工作；若齿轮、花键、内凹位置较多，DL型的必要性更高；若设备空间紧凑，则应重点验证DC型的操作姿态；若涉及薄壁件或小型热处理件，需要结合C型探头进一步确认工件支撑和方法适用条件。

规范完成一次里氏硬度测量

检测人员应先选择冲击装置、材料类别和结果制式，并确认仪器计量状态。将冲击装置稳定放在测点上，使冲击方向与工件表面关系符合要求。完成加载后平稳触发，避免在释放瞬间推动或倾斜探头。每个测区取得多个有效读数，并记录测点分布，而不是只保留某一次看起来符合要求的结果。

测点之间需要留出合理距离，测点不能过度靠近边缘、孔口、裂纹和已有冲击坑。对于组织可能不均匀的铸件、锻件和焊接区域，应增加测点数量，观察离散性和位置规律。若个别读数明显偏离，不应在没有原因分析的情况下直接删除，而应检查表面缺陷、冲击姿态、探头状态和局部组织差异。

方向传感器能解决什么问题

里氏测量受冲击方向影响。传统操作中需要根据向下、水平或向上等方向进行设置或修正。内置方向传感器能够自动识别测量姿态，减少方向选择错误，但不能补偿工件晃动、探头倾斜、表面粗糙和支撑不牢等问题。自动功能降低的是操作环节中的一种错误来源，而不是取消所有检测条件。

LS253配置方向传感器和双线圈数字探头，适合检测位置变化频繁的现场任务。评价测量稳定性时，应在相同硬度块或代表性工件上，由同一人员和不同人员分别重复测量。这样可以区分仪器重复性、操作者再现性和工件本身不均匀带来的差异。

HL、HV、HB、HS、HRA、HRB、HRC如何理解

仪器直接获得的基础结果是里氏硬度值。维氏、布氏、肖氏和洛氏换算值来自材料相关的换算关系。换算功能适合现场快速阅读和与企业常用制式进行初步对照，但不能把屏幕显示的HRC理解为已经完成了一次标准洛氏硬度试验，也不能把换算HB视为标准布氏压痕测量的直接结果。

不同硬度方法的加载方式、压头、试验力、保持时间和结果形成机理不同。材料组织、弹性模量、加工硬化能力和热处理状态都会影响换算关系。企业若长期使用某一类材料，可以选取代表性样件，用里氏法与台式洛氏、维氏或布氏方法进行对照，建立内部相关性数据，但这种内部关系不宜直接套用到其他材料和工艺状态。

抗拉强度换算的使用边界

硬度与抗拉强度之间存在一定统计相关性，因此部分多功能硬度计可以显示抗拉强度估算结果。该结果适合用于同类钢材的趋势比较、过程筛查和异常提醒。材料成分变化、组织差异、冷作硬化、焊接状态和热处理制度都会改变硬度与强度的关系，因此换算结果不能代替拉伸试验。

涉及承压设备、关键承载结构、材料复验和安全评价时，应按照相应产品标准和试验标准开展拉伸或其他力学性能试验。现场硬度换算可以帮助确定复核位置和抽样重点，但不宜单独形成安全结论。

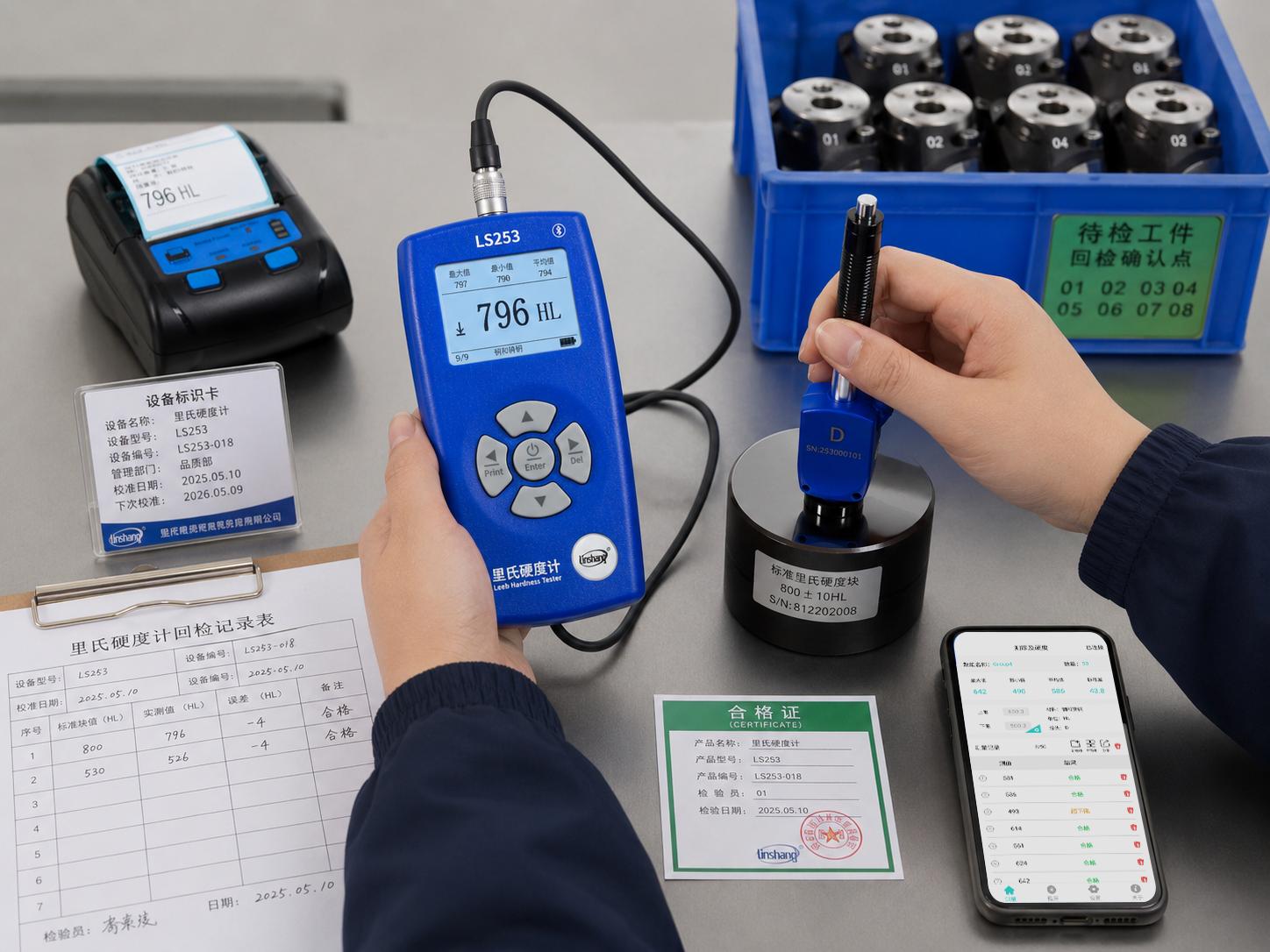

硬度制式换算与手机数据导出

APP导出与打印结果怎样规范使用

林上LS253可通过手机APP完成测量数据管理和导出，并能配合蓝牙打印机输出现场记录。使用时应避免只保存平均值。完整记录宜包含设备编号、冲击装置、材料选择、测量方向、原始HL数据、换算制式、测区编号、工件批次、操作者和检测时间。发现异常后，还应增加复测原因、复测位置和处理结论。

现场打印适合工序流转和即时签字，电子文件适合批次归档和趋势分析。企业可以按“日期—炉次—工件编号—测区”的方式命名数据，避免不同探头或不同材料设置的数据被合并。若数据需要导入质量管理系统，应统一小数位、单位、硬度符号和异常标识规则。

计量核查和复测流程

仪器使用前和使用期间，应在状态有效的标准硬度块上进行核查。标准块表面应保持清洁，冲击坑之间保持适当距离。核查异常时，依次检查冲击体、导管、探头连接、硬度块表面和操作方式。更换冲击装置后，应按相应要求重新核查，不能用D型探头的结果代替对DL、DC或C型探头状态的确认。

当现场结果与工艺预期不一致时，可以按照“检查条件—原位附近复测—标准块核查—扩大抽样—直接方法确认”的顺序处理。若用于出厂验收、第三方报告或争议处理，应结合现行GB/T 17394系列、相应硬度方法标准、产品技术条件和企业抽样文件判断。

多功能硬度计的优势，是把不同冲击装置、硬度制式显示和数据管理集中在一套现场工具中。其结果能否进入质量判定，仍取决于材料是否匹配、工件条件是否满足、测点是否具有代表性、仪器是否处于受控状态，以及企业是否保留了足够的原始记录。把这些条件写入作业指导书，比单纯追求更多显示功能更有价值。
