玻璃厚度无损检测怎么做？从声速确认到数据留档的质控流程

玻璃厚度无损检测真正难处理的部分，通常不是让仪器显示一个数字，而是保证不同班次、不同人员和不同批次得到的数据可以相互比较。玻璃深加工现场常见原片、磨边片、钢化片、镀膜片、丝印片和待层压玻璃，同一张订单中的材料名称可能相同，实际配方、工艺状态和表面条件却不完全一致。

当检测人员只能接触玻璃单面时，玻璃超声波测厚仪可以用于来料抽检、过程巡检和成品复核。但企业若没有统一声速、测点、耦合和复测规则，数据很容易出现“甲班合格、乙班偏差”“同一块玻璃换个人就变数值”的情况。

第一步不是开机，而是识别玻璃结构

单层实心玻璃能够让超声波传播至背面并返回，通常更适合常规脉冲反射式测厚。夹层玻璃内部存在中间膜和多个界面，仪器可能接收到复杂回波；中空玻璃存在空气层，普通接触式超声波不能像在单层材料中一样连续传播。因此，检测任务开始前应先查看订单、图纸或产品标签，确认玻璃是单片、夹层、中空还是其他复合结构。

镀膜和丝印并不必然意味着无法测量，但需要评估表层对耦合、探头接触及清洁的影响。对低辐射膜、减反射膜、导电膜或洁净要求较高的电子玻璃，不宜未经验证就在功能面直接反复涂抹耦合剂。现场可优先选择非功能面、边部留样或工艺允许的测试区域。

建立与材料批次对应的声速

超声测厚结果由传播时间和声速共同决定。检测人员常犯的错误，是看到菜单中有“玻璃”选项，便认为所有玻璃都可以使用同一个声速。实际上，玻璃成分、强化方式、内部应力、温度和工艺状态发生变化时，声速可能产生差异。

企业可以为高频使用的玻璃建立声速样本库。每一种样本至少记录供应商、牌号或内部物料编码、工艺状态、参考厚度、确认方法、声速值、确认日期和责任人。参考厚度应来自经过计量确认的机械量具、标准样片或企业认可的方法。

林上LS215支持从内置材料声速中选择，也可以利用已知厚度样品反测声速或手动输入。对于新供应商、新配方或工艺变更后的玻璃，建议先在代表性留样上反测并验证，再将参数用于批量检测。预设声速用于提高设置效率，经过验证的声速才适合进入企业检验作业文件。

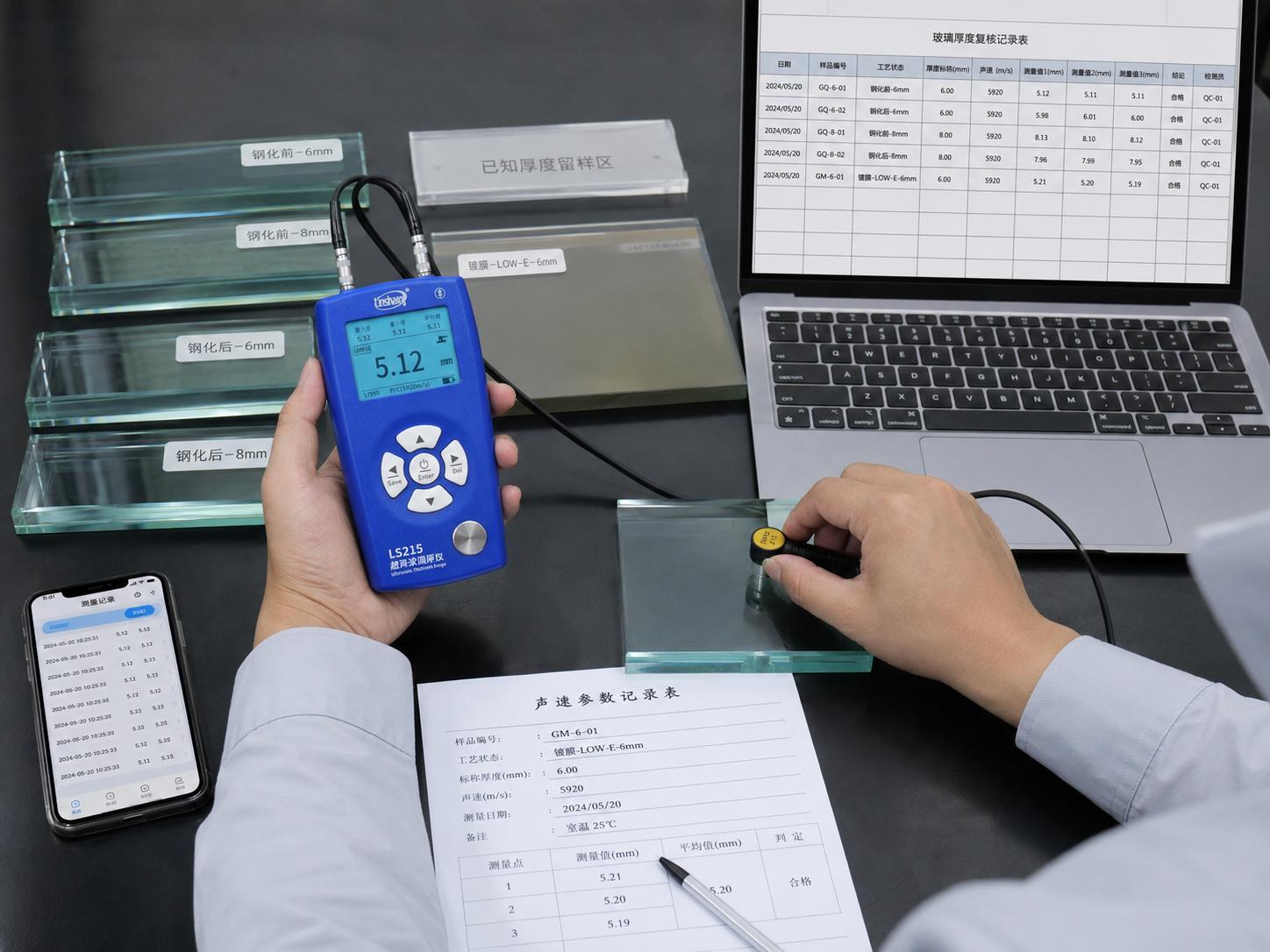

玻璃深加工厚度数据记录

测点设计要能反映工艺问题

如果每块玻璃只在中心测一次，很难发现切割、磨边、热处理或原片板位带来的局部差异。平板玻璃可以根据尺寸设置中心、四角和边部测点；窄长条玻璃可沿长度方向等距布点；曲面件则应记录弧顶、过渡区和边部位置。

测点数量不必机械追求越多越好，应根据批量、规格、工艺风险和企业检验水平确定。来料检验关注不同包装架和板位的代表性，过程巡检关注设备容易产生变化的位置，成品复核则要与图纸关键区域对应。若产品标准、客户规范或图纸已经给出抽样和测量要求，应优先执行文件规定。

统一耦合剂用量和探头动作

探头与玻璃之间若存在空气，超声波难以有效进入材料。操作时应使用适量耦合剂形成连续薄层，探头垂直接触测点并保持稳定。压力过轻可能耦合不良，反复晃动或倾斜会改变回波路径，过度用力则可能使探头滑动并污染更大区域。

可在作业指导书中规定：每个测点待读数稳定后记录；连续测量出现明显跳动时，不取最大值或最小值作为结果，而是先检查表面、耦合、声速和探头姿态；重新测量仍不稳定的样品，应标记为“需其他方法确认”。

玻璃背面不平行、表面存在凸点、深划伤、磨砂纹理或曲率过大时，回波可能减弱。此时更换小接触面探头可能改善贴合，但探头变化后需要重新做零位或基准确认，并验证测量偏差。

把QC模式放进检验文件，而不是单独使用

QC模式中的上下限不是仪器自动生成的质量标准。上下限应来自现行产品标准、客户图纸、采购合同或经过批准的企业内控要求。林上LS215能够根据设定范围进行现场提示，但“提示超限”只说明当前测点读数不在设定区间，仍应经过复测和质量人员确认。

统计模式适合观察一组测点的最大值、最小值和平均值。平均值不能掩盖局部薄点，最大值和最小值也不能脱离测点位置解释。较好的记录方式，是保留全部原始值，同时把极差、平均值和异常位置作为辅助分析信息。

APP和PC数据怎样进入质量档案

纸质记录容易出现抄写错误，也不便于跨批次比较。LS215主机可保存999笔数据，还可通过手机APP或PC软件进行数据管理和导出。使用电子记录时，应提前统一文件命名规则，例如“日期—订单—玻璃规格—工序—检测人”，并保留仪器编号和声速参数。

林上设备导出的数据可用于形成批次厚度记录，但不能只保存最终统计值。发生客诉或工艺复盘时，质量人员往往需要追查某一个测点的原始读数、复测记录和当时使用的探头。如果电子表格只有平均值，便无法判断问题来自局部异常、声速设置还是抽样不足。

哪些结果不能由厚度测量直接得出

厚度满足图纸，并不意味着玻璃所有性能均已合格。钢化玻璃还涉及安全性能和相应试验，汽车玻璃涉及光学与安全技术要求，光伏玻璃还要关注透光、外观、耐久和组件性能。玻璃超声波测厚仪适合承担厚度这一指标的现场复核，不能代替这些专项检测。

在标准层面，可参考现行超声测厚方法、超声波测厚仪校准规范及相应玻璃产品标准。标准版本可能发生替代，特别是建筑安全玻璃相关标准处在更新阶段，企业应在检验文件的受控清单中及时更新版本号和实施日期。

一套稳定的玻璃厚度质控流程，应当让不同人员在相同样品、相同声速、相同探头和相近测点条件下得到可比结果，并能在数月后找到当时的原始记录。完成这一步，单面无损测厚才不只是现场工具，而会成为玻璃深加工质量追溯体系的一部分。
