高精度玻璃测厚仪怎么测中空玻璃与空气层厚度

高精度玻璃测厚仪用于中空玻璃现场检测时，目的不是简单读取一个总厚度，而是尽可能把外片玻璃、空气层和内片玻璃分别识别出来。门窗或幕墙安装完成后，玻璃边部通常被窗框、压条、结构胶和密封材料遮挡，常规卡尺无法同时接触玻璃两侧，单侧无损测量便成为配置复核的重要方法。

现场经常遇到这样的情况：图纸标注了玻璃组合，但构件表面的标签已经缺失；维修更换后没有完整资料；同一立面可能存在多个批次；或者检测人员怀疑玻璃厚度和空气层与设计配置不一致。这些问题都需要通过有组织的测点、重复测量和资料核对来处理。

中空玻璃厚度包含哪些部分

常见两玻一腔中空玻璃由外片玻璃、一个空气层或气体层、内片玻璃以及边部间隔和密封系统组成。三玻两腔结构则包含三片玻璃和两个中间腔体。工程资料中常用连续数字描述构造，但现场测量不能只把这些数字相加，还应确认仪器显示的界面顺序与实际安装方向相符。

夹层中空玻璃的结构更复杂。例如一侧可能是夹层玻璃，另一侧是单片钢化玻璃，中间再设置空气层。此时反射信号数量增多，检测人员需要先了解预期结构，避免把夹层内部界面、镀膜反射或空气层信号错误对应。

测量前先完成四项检查

核对预期玻璃配置

从设计图纸、材料清单、玻璃标签或进场资料中确认玻璃片数、名义厚度、空气层数量和安装位置。预期配置是解释测量结果的基础。如果完全不了解构造，只凭仪器自动显示，很难判断某个反射信号对应玻璃、空气层还是特殊表面。

选择合适的测量区域

测点应尽量位于平整、清洁、能够让仪器完整贴合的位置。避开窗框边缘、密封胶、印刷区域、贴纸、严重划伤、水迹和积尘。靠近边部时，仪器底面可能无法稳定接触，光路也可能受到框体遮挡，导致读数跳动或无法识别。

检查仪器工作状态

正式测量前可使用已知厚度的玻璃样件进行工作检查，观察读数是否稳定。若仪器近期发生跌落、碰撞，或在温差较大的环境中转移使用，应先让设备与现场环境趋于稳定，再判断是否适合进入正式抽检。

建立记录编号

在测量前就给楼栋、楼层、窗号、幕墙分格和测点编号。现场数据如果没有位置编号，即使读数本身清晰，也无法在复测和问题追溯时找到对应构件。建议将测点编号、构件全景和屏幕读数照片建立关联。

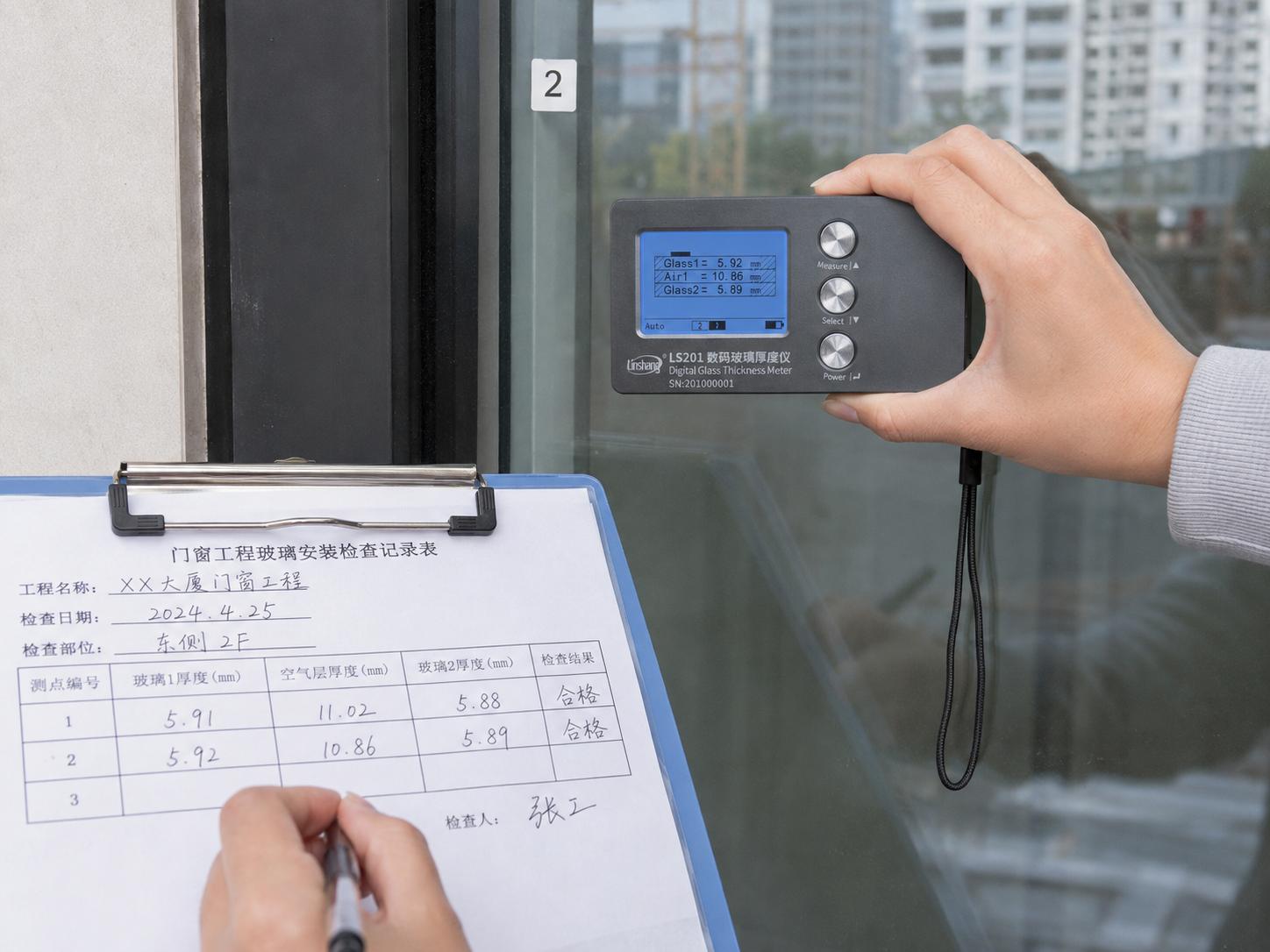

安装后中空玻璃空气层测量

单侧测量中空玻璃的操作流程

第一步：清洁并贴合测量面

用不会损伤玻璃表面的方式清除灰尘、水迹和松散污物。将仪器平稳贴在玻璃表面，确保测量区域完整接触。仪器倾斜、底面一侧悬空或操作过程中发生滑动，都会改变反射信号的位置和稳定性。

第二步：使用自动模式获取初始结果

常规中空结构可先使用自动识别方式。仪器接收不同介质交界面产生的反射信号，再换算各片玻璃及空气层厚度。操作人员应核对屏幕显示的层数是否与预期结构一致，而不能只记录最醒目的一个数值。

以林上LS201为配置示例，该仪器采用激光反射原理和CCD探测，可从玻璃单侧测量玻璃片及空气层厚度。产品资料标示分辨率为0.01mm，测量精度为±（0.1mm＋1%H），玻璃厚度量程为70mm，空气夹层量程为45mm。实际使用前应确认目标构造没有超出适用范围。

第三步：判断各段厚度的对应关系

对于两玻一腔结构，可按照测量侧到另一侧的顺序，将数据理解为第一片玻璃、空气层和第二片玻璃。三玻两腔结构则需要对应三片玻璃和两个腔体。若显示层数与资料明显不符，应检查是否存在夹层、镀膜、特殊反射面或错误的预期配置。

林上LS201可同时显示玻璃厚度和空气层厚度，这有利于现场逐项对照。但检测人员仍应注意，显示分辨率只是数据呈现能力，不能替代精度评估、工作检查和重复测量。小数位较多不等于每一位都可以直接用于工程判定。

第四步：对异常结构使用人工模式或换点

自动识别不稳定时，先移开设备，清洁表面并重新贴合。仍然无法获得合理结果，可更换测点，避开局部膜层、丝印或强反射区域。对于已知结构但信号复杂的玻璃，可依据说明书和实际片数使用人工测量模式。

人工模式需要输入或选择与玻璃结构相关的参数，因此操作者应先掌握构造资料。若实际玻璃结构未知，不宜通过反复调整参数去“匹配”预期结果。正确做法是保留异常状态，结合玻璃标识、边部可视信息和供货文件进一步核实。

第五步：进行重复测量

同一测点宜重新放置仪器后再次测量，而不是保持原位置连续读取。重新放置可以检验贴合和定位变化对结果的影响。单块玻璃还应选择其他代表性位置复测，避免局部弯曲、污染或表面状态影响最终记录。

怎样判断测量结果是否值得采用

有效数据通常应满足三个条件：仪器显示的结构层数与实际对象基本对应；同一位置重新放置后的结果没有无规律跳变；不同代表性测点之间不存在无法解释的明显差异。任何一个条件不满足，都应先排查操作和样品状态。

若空气层读数异常，可检查仪器是否真正平贴、测点是否靠近间隔条、玻璃是否存在明显弯曲，以及目标空气层是否处于仪器量程内。若玻璃片厚度异常，应核查是否存在夹层结构、贴膜、镀膜或局部装饰层。

测量过程中出现“未识别到玻璃”或结构识别失败，不宜简单判断仪器损坏。表面污染、贴合不完整、测量区域不合适和复杂光学界面都可能产生影响。更换位置后仍无法识别的样品，应评估该玻璃是否适合使用当前方法。

现场记录不能只写一个结果

中空玻璃检测记录应分别填写每片玻璃和每个空气层的厚度，而不是只登记总和。记录中还应注明测量侧、玻璃安装方向、预期构造、自动或人工模式、重复次数和异常情况。若玻璃带有膜层或夹层，也应在备注栏中说明。

使用林上LS201进行工程抽检时，可将同规格构件的数据按楼层、立面或供货批次汇总。出现单点异常时先原位复测和换点复测；同一构件持续异常时，与相邻同规格构件比较；同一批次多块异常时，再考虑扩大抽样并核查材料资料。

厚度数据和标准判定的边界

GB/T 11944—2025《中空玻璃》已经代替2012版标准。建筑安全玻璃还可能涉及GB 46030—2025及GB/T 15763系列，门窗和幕墙项目则需要结合设计文件、工程标准和合同要求。正式检测前应核对适用标准的现行状态和项目约定。

玻璃片和空气层厚度与设计配置相符，只能说明几何结构获得了现场验证。它不能替代中空玻璃露点、密封耐久性、充气浓度、传热性能等项目，也不能证明玻璃已经满足钢化、夹层或幕墙结构安全的全部要求。

若厚度数据用于重要验收或争议处理，还应核对仪器编号和计量状态。设备可以按管理要求送具备相应能力的计量技术机构进行检测、校准或性能确认，但是否满足具体检测任务，应以证书范围、现场条件和项目检验方案共同判断。

把测厚结果纳入复测与追溯

现场快速测量的价值，在于及时发现配置疑点并缩小排查范围。正常结果进入抽检台账，轻微波动数据列入复测清单，结构明显不符的数据则应关联构件编号、照片和材料批次。经过复测仍不能解释的情况，再采用资料核查、扩大抽样或其他检测方法。

高精度玻璃测厚仪能够让已经安装、无法用卡尺夹持的中空玻璃获得可比较的厚度数据。可靠的结果来自清洁测点、稳定贴合、正确识别结构、重复测量和完整记录，而不是只依赖一次自动显示。将这些步骤固定下来，才能使空气层和玻璃片厚度真正进入工程质量追溯流程。
