固定式压力容器超声测厚检测方法与林上 LS211 应用说明

固定式压力容器超声测厚常用于在役容器筒体、封头、接管和焊缝附近母材的壁厚复核。对于石油化工、电力、燃气储运等行业，压力容器超声波测厚仪的使用重点不只是“能不能测”，还包括测点怎么选、声速怎么设、异常数据怎么复测、记录如何进入质量档案。

在实际检验中，压力容器的壁厚变化往往带有明显的部位特征。介质入口处容易冲刷，液位波动区容易腐蚀，接管附近容易因结构变化出现局部风险，封头曲面则容易因为耦合条件不稳定影响读数。现场人员如果只在方便接触的位置测几个点，数据看似完整，实际可能遗漏真正需要关注的区域。

一、检测前应先弄清容器状态

超声测厚开始之前，应先确认容器编号、介质类型、材料牌号、设计厚度、上次检测记录、运行年限、腐蚀历史和维修记录。对带保温层的容器，还要关注保温层是否破损、潮湿或存在保温层下腐蚀风险。对外表面有涂层、锈蚀或油污的容器，应评估测点表面是否需要处理。

这一步看似基础，却直接影响后续数据解释。同样是一个 6mm 左右的读数，如果出现在普通筒体区域、介质入口附近或上次异常点附近，管理意义并不相同。压力容器检测不是孤立测量，而是把读数放回容器结构和工艺环境中判断。

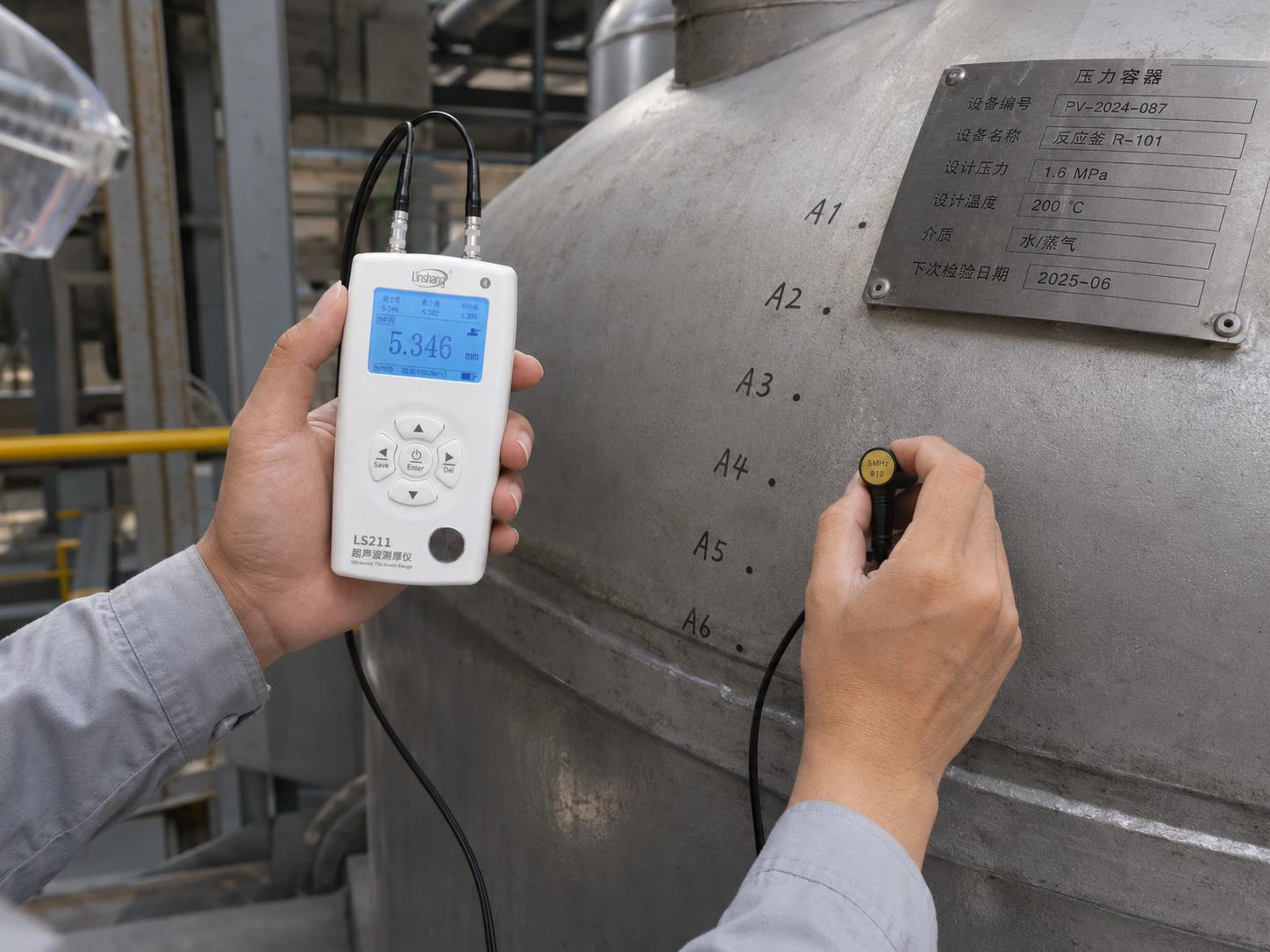

固定式压力容器壁厚复核

二、测点布置要围绕风险区域展开

固定式压力容器测厚通常应关注有代表性的位置，而不是只选择表面平整、容易操作的地方。筒体可按轴向和环向布点，封头应结合曲面位置和沉积腐蚀风险布点，接管附近应关注开孔补强区域及周边母材，介质流向改变处和截面突变处可适当增加测点密度。

三、超声测厚操作中的关键步骤

第一步是仪器状态确认。使用前应确认压力容器超声波测厚仪处于有效管理状态，探头线连接可靠，显示稳定，校准或核查过程符合企业内部要求。对于需要出具正式检验结论的场合，还应按检验机构要求执行设备计量和人员资质管理。

第二步是声速设置。超声测厚依赖声速换算厚度，材料声速设置不正确会带来系统偏差。对碳钢、不锈钢、铝合金或其他材料，应根据实际材质设置声速；如果容器存在复合层、衬里或材质不明情况，读数解释应更谨慎，必要时采用其他方法辅助确认。

第三步是表面处理和耦合。测点表面应尽量平整、清洁，耦合剂应覆盖探头接触区域。焊缝余高、明显点蚀坑、厚涂层、氧化皮和粗糙曲面都可能影响回波质量。对不稳定读数，应调整探头姿态、增加耦合剂、重复测量，并记录异常原因。

四、林上 LS211 的应用配置逻辑

林上 LS211 超声波测厚仪的测量范围为 0.8mm-600mm，分辨率可达 0.01mm，适合用于压力容器筒体、封头、管接头附近母材等部位的现场壁厚复核。对于企业内部巡检来说，较宽量程可以覆盖不同厚度的承压部件，较细分辨率则有利于记录同一点位在不同周期的变化。

林上 LS211 内置多种材料声速，并具有四种探头可选配。现场可根据材料、厚度、曲面大小和接触条件选择探头。比如较薄区域更关注稳定回波和分辨能力，较厚部件更关注穿透能力，曲面位置则更关注探头接触稳定性。仪器参数可以提高适配范围，但最终读数质量仍取决于测点处理、探头选择和操作规范。

在数据管理方面，林上 LS211 可保存 999 笔数据，并具有 QC 检测模式和统计模式。对需要做批量测点巡检的压力容器现场，这类功能可减少手工抄录遗漏，便于后续将数据整理为容器台账、复测记录和异常点清单。

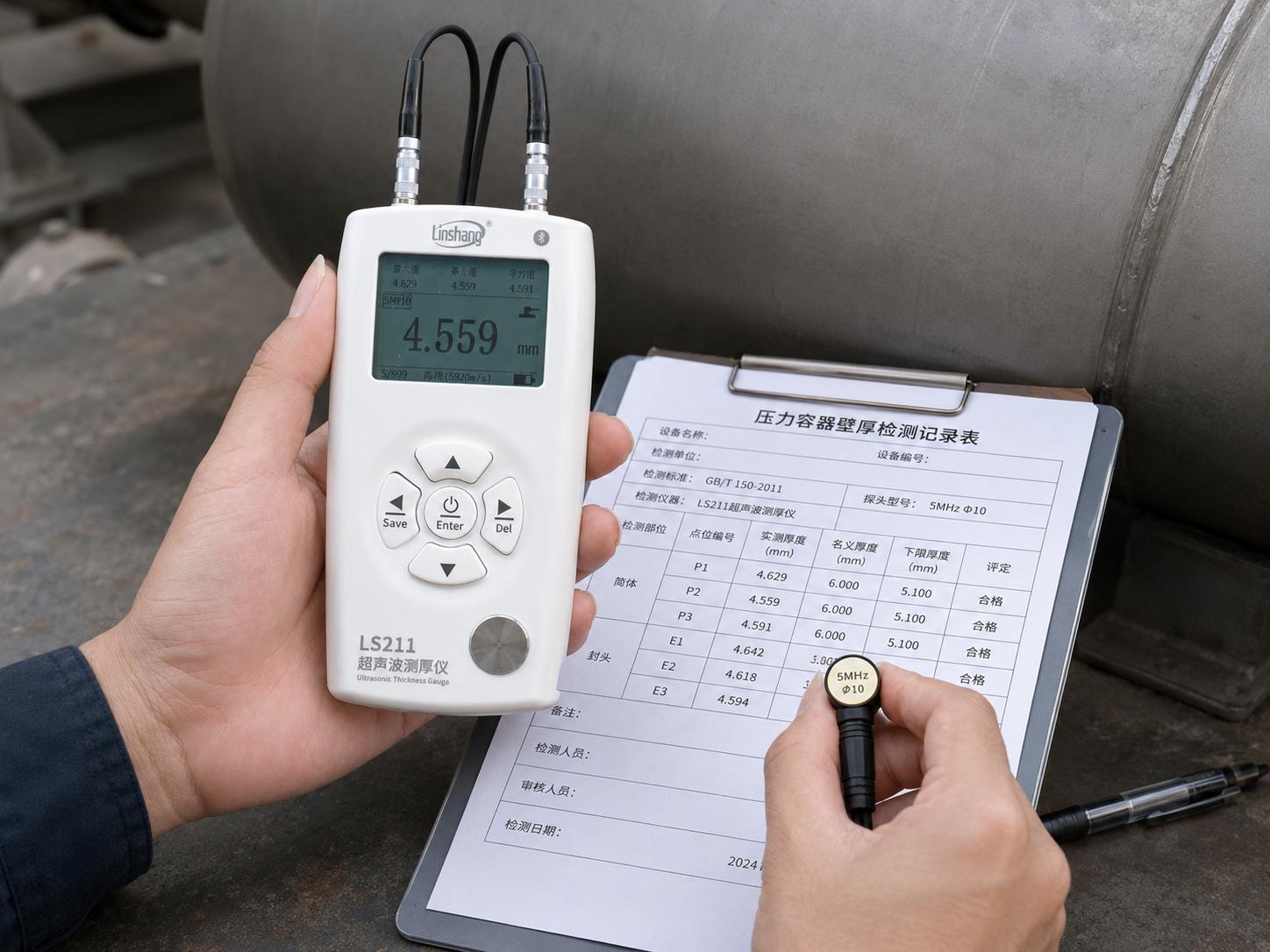

超声测厚仪数据统计记录

五、哪些情况不宜直接下结论

现场超声测厚读数出现异常时，不宜马上判断容器不合格，也不宜简单认为仪器有问题。常见原因包括表面耦合不良、局部点蚀坑影响接触、涂层过厚、声速设置错误、探头磨损、曲面接触不充分、背壁腐蚀导致回波复杂等。正确做法是复测、换点、换探头或扩大测区，并结合历史数据判断。

对于焊缝附近区域，还要区分“测厚”和“探伤”。超声测厚主要用于厚度测量，并不能直接判断焊缝内部缺陷。若发现裂纹、未熔合、夹渣等风险，应按无损检测方案采用适当方法进行进一步检测。

六、检测记录如何进入质量管理

一份可用的测厚记录不应只有厚度数字，还应包括容器编号、测点编号、测量位置、材料声速、仪器型号、探头类型、测量日期、操作人员、环境状态和复测说明。对异常点应保留原始读数和复测读数，并在容器简图或测点图中标注位置。

企业内部可把测厚数据分为三类：常规稳定点、需要关注点、异常复测点。常规稳定点用于建立基础台账；需要关注点用于下次检验重点复核；异常复测点应进入专项处理流程。压力容器超声测厚的管理价值，正是通过这种连续记录体现出来的。

七、方法总结

固定式压力容器超声测厚应遵循“查资料、定测点、核仪器、设声速、稳耦合、复异常、留记录”的流程。林上 LS211 可作为企业现场壁厚复核、批量测点记录和质量追溯的配置选择之一，但实际应用仍需结合现行标准、检验方案、人员能力和计量状态进行判断。
