一、产品简介

LS173是一款手持式色差仪,采用了D/8°光学几何结构设计。仪器配备3.5英寸IPS彩色电容触摸屏,操作起来简单方便。仪器内部集成多本色卡,能对测量的颜色快速匹配出最接近的色卡编号。仪器同时具有色差对比功能,支持多种标准色添加方式,色差阈值可设置,色差公式可灵活选择,可实现QC快速检测。

二、应用领域

LS173采用D/8°光学几何结构设计,测量出来的结果与物体实际颜色更接近。通常应用于汽车油漆、五金加工、石材、油墨印刷、装饰材料、皮革棉料、塑料塑胶等行业中,的产品颜色测量及管理、产品色差品质控制等环节。仪器采用积分球漫射光源照射,非常适合对高光泽及有纹理的样品进行颜色测量。

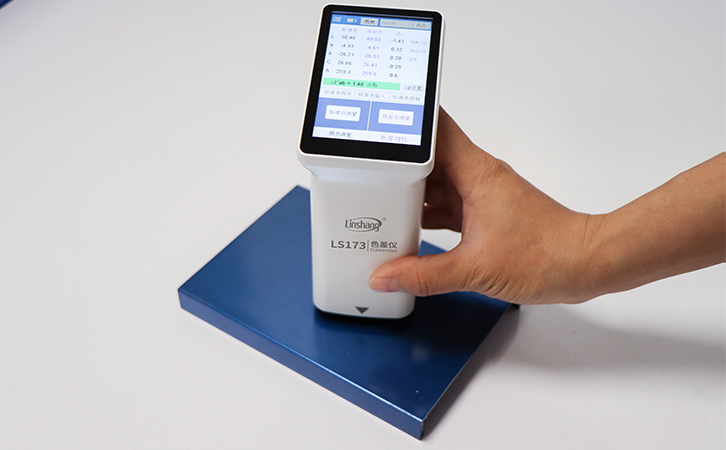

高光泽电镀材料色差对比

高光泽电镀材料色差对比

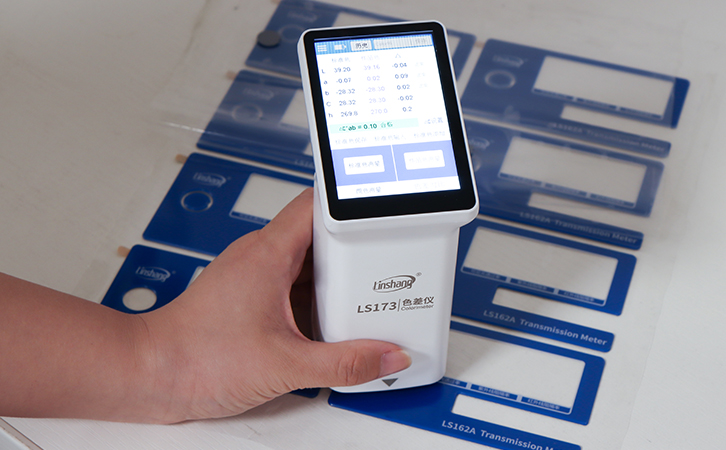

高光泽塑胶面贴色差对比

高光泽塑胶面贴色差对比

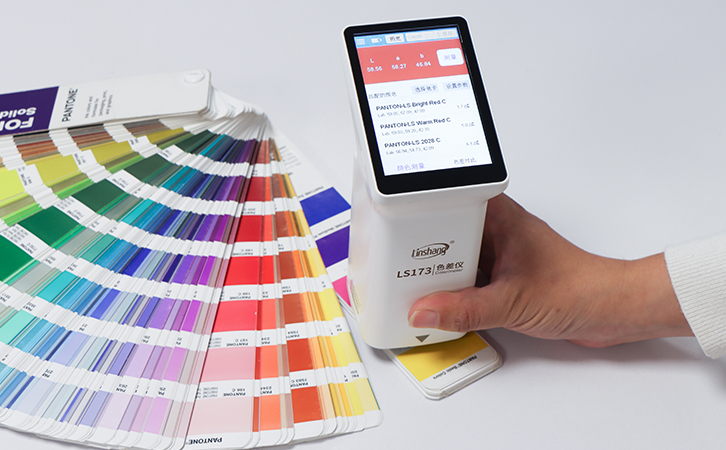

色卡取色

色卡取色

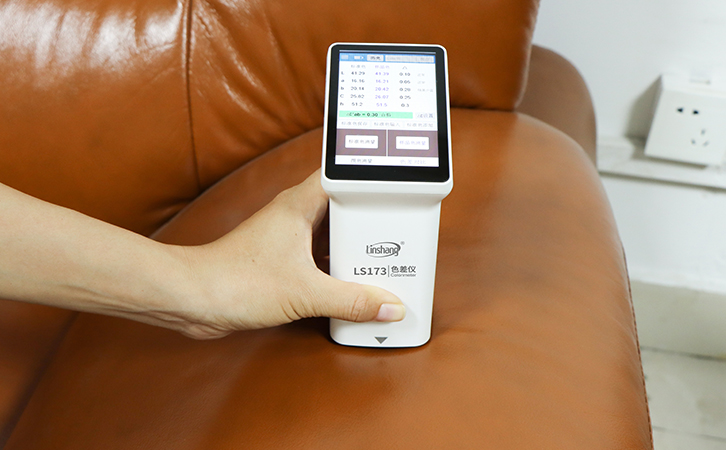

皮革色差对比

皮革色差对比

三、仪器参数

照明方式 D/8,包含镜面反射光(SCI)
照明光源 全光谱LED光源
测量口径 8mm
测量条件 光源D65,视场10°
测量时间 约1s
颜色空间 CIE Lab、Luv、LCh、Yxy、CMYK、RGB、Hex
色差公式 ΔE*ab、ΔE*uv、ΔE*94、ΔE*cmc(2:1)、ΔE*cmc(1:1)、ΔE*00
重复性 标准偏差△E*ab,0.03以内(测量条件:预热校正后,以间隔3s测量白板30次平均值)
尺寸 86mm X 62.5mm X 158mm
重量 约245g
电池电量 [email protected],单次充满可连续测量10000次
显示屏 480×320点阵IPS彩屏
系统语言 简体中文、英文
充电接口 USB(Type-C)
数据接口 USB
操作温度范围 0~45℃,0~85%RH(无凝露)
存储温度范围  -25~55℃,0~85%RH(无凝露)

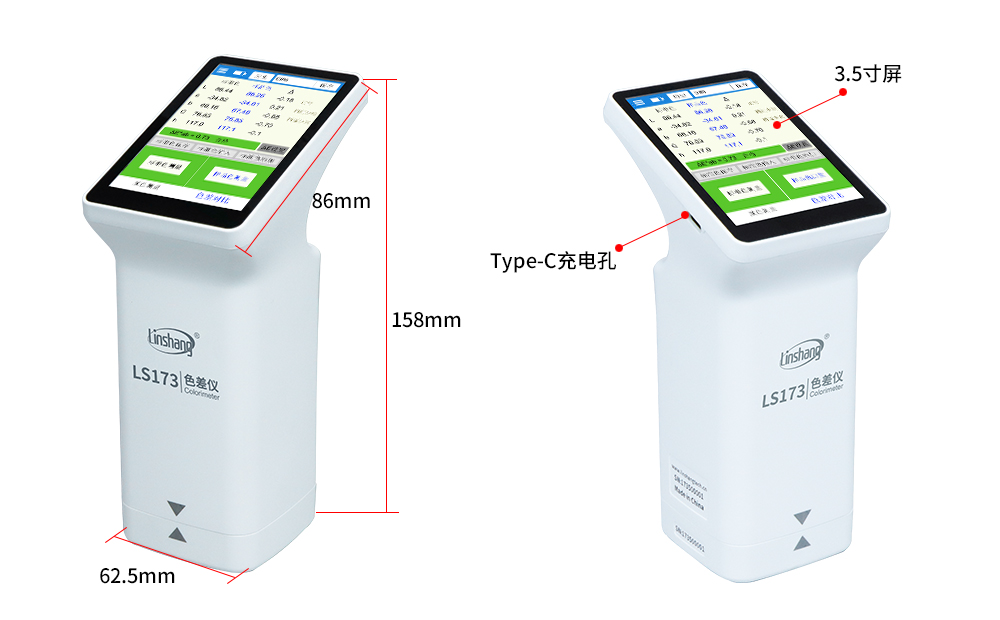

LS173外观结构展示

LS173外观结构展示

四、产品特点

1、仪器自带3.5英寸IPS彩色触摸屏,无需按键操作;屏幕20度倾斜完美视角、操作和读数更方便。

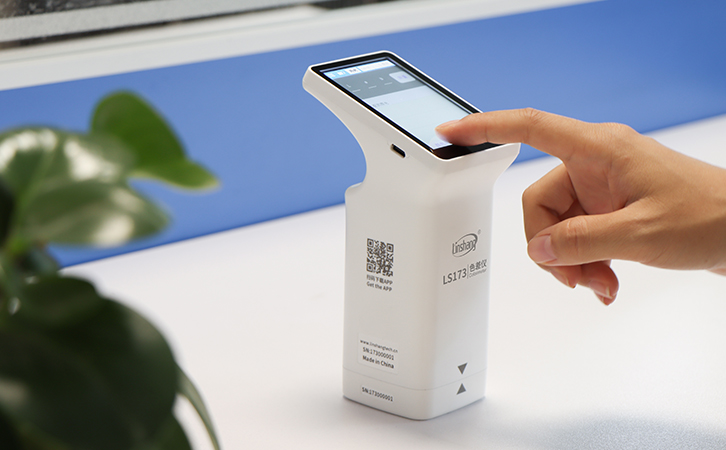

触摸即可操作的LS173
触摸即可操作的LS173

2、重复性好,标准偏差△E*ab,0.03以内,可确保可通过国家权威计量院检测。

3、点颜色测量或短按电源按键均可实现颜色测量,1秒测出颜色值。

两次点击可完成色差对比,开启QC检测功能,可进行批量检测,色差阈值可自定义,快速实现品质管控。

LS173进行QC检测
LS173进行QC检测

4、色差对比,提供Lab三个颜色通道的颜色偏向指示、为颜色调配提供辅助。

5、仪器具备Lab\RGB\CMYK等多种颜色空间及多种色差公式可选,匹配各行业颜色测量需求。

色彩空间和色差公式
色彩空间和色差公式

6、内置多本标准的电子色卡,颜色测量时,快速匹配出最接近的3个色卡编号,准确率高达90%以上。

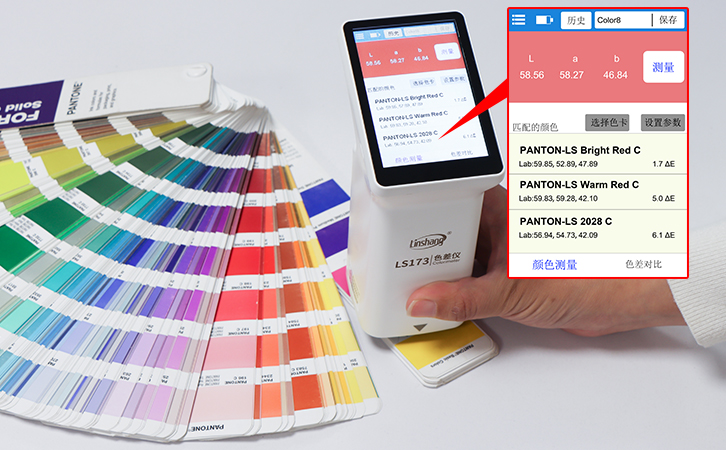

LS173内置多本电子色卡
LS173内置多本电子色卡

7、仪器配备测量定位板,满足需要准确对位的需求,使测量更方便。

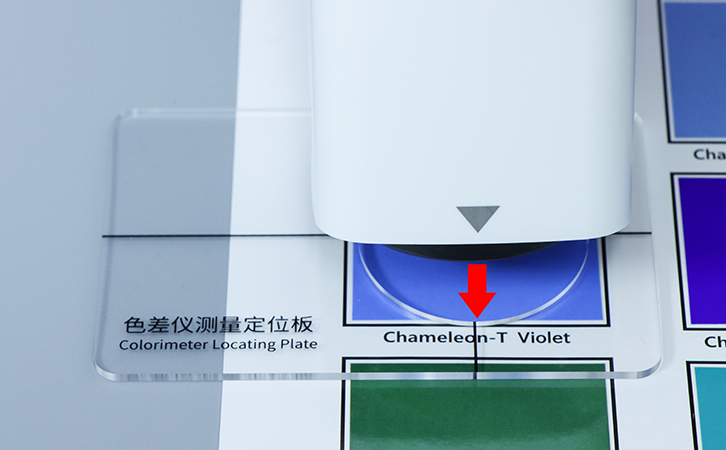

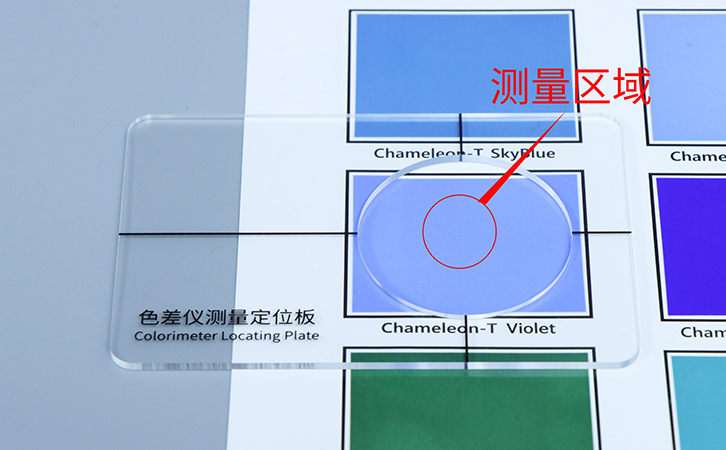

定位孔中心对准测量区域

定位孔中心对准测量区域

仪器放入定位孔

仪器放入定位孔

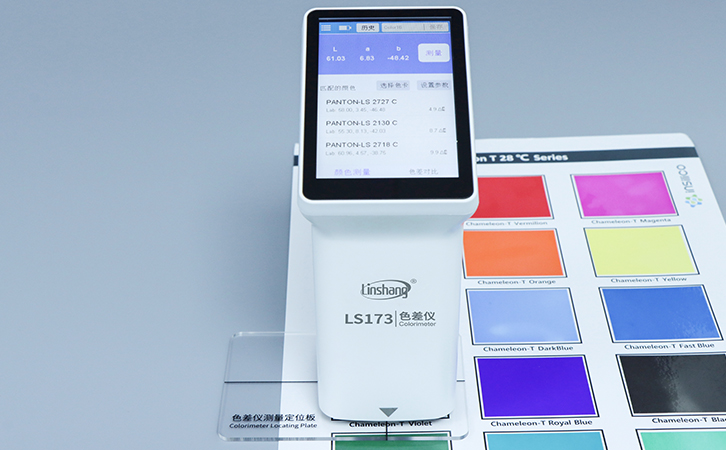

仪器测量结果

仪器测量结果

8、仪器内置超大存储空间,可以分别存储1000个颜色和1000条色差对比记录。 解决标准品实物长时间存储后褪色引起的一致性问题。

9、仪器内置补偿光路,数值稳定,允许长周期校准。

10、内置锂电池,充满电可连续测试10000次。并且可设置默认自动关机时间。

11、仪器底盖集成校准白板,无需担心丢失。单色校准,无需繁琐校准。

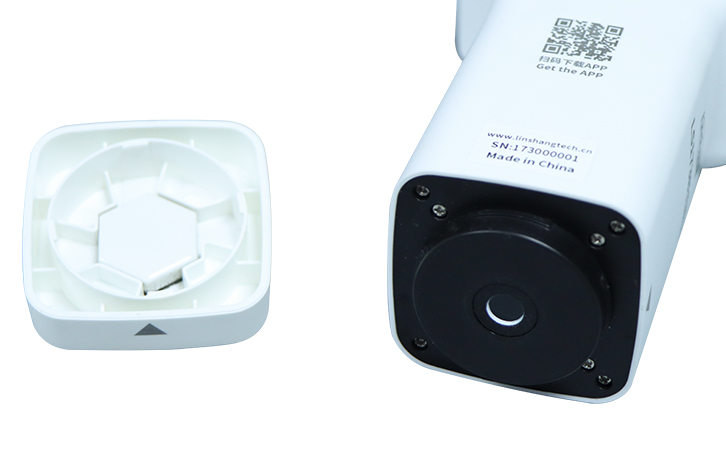

LS173的测量孔径和校准白板
LS173的测量孔径和校准白板

五、产品资质及符合的标准

LS173手持式色差仪符合以下标准:

GBT 3978-2008 标准照明体和几何条件

GBT 3979-2008 物体色的测量方法

GBT 7921-2008 均匀色空间和色差公式

JJG 595-2002 测色色差计检定规程

GBT 11186.1-1989 涂膜颜色的测量方法 第一部分:原理

GBT 11186.2-1989 涂膜颜色的测量方法 第二部分:颜色测量

GBT 11186.3-1989 涂膜颜色的测量方法 第三部分 色差计算

计量证书

色差仪计量证书

专利证书

专利证书

六、使用方法

1、操作视频

2、 注意事项

1.由于液晶屏显示有色差,仪器屏幕显示的颜色仅供参考。

2.仪器长时间未使用时,建议进行校准操作后再使用。

3.仪器电池电量为空时,应及时充电。

4.请确保样品均匀,表面平整清洁,否则会影响测量准确性。

5.底座从主机摘下后应存放在干净的地方,以免标准板污损。

6.不要将任何物体插入仪器对其进行清洁,这样会损坏仪器,影响测量精度和操作安全。

7.半年以上不使用仪器,需定期充电来防止电池过度放电损坏。

8.建议校验的周期为一年,公司提供调校服务。


七、包装明细

序号 品名 数量 单位
1 色差仪 1
2 USB数据线 1
3 清洁布 1
4 测量定位板 1
5 说明书 1
6 合格证/质保卡 1
LS173包装盒
LS173包装盒

八、售后服务

1.仪器保修期为一年。若仪器出现故障,请用户将整套仪器寄至本公司维修。

2.为用户长期提供零配件,提供终身维修服务。

3.为用户提供仪器校准服务。

4.长期免费提供技术支持。
