LS108D镜片透过率测量仪

LS108D镜片透过率测量仪

详细内容

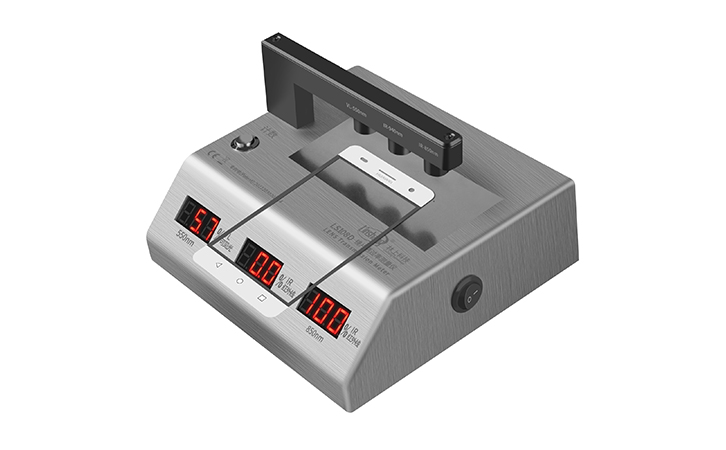

       LS108D镜片透过率测量仪专业用于手机镜片透光率测试,以及IR孔红外线的透过率测试,仪器测试孔径为0.5mm,可测试550nm的透光率和红外线850nm,940nm的透过率。仪器具有实时动态自校准功能,开机后自动校准到100%透过率,此手机镜片测试仪测试孔径非常小,适应范围非常广泛。2018年LS108D镜片透过率测量仪升级,赠送电脑软件,可实现自动计数、自动判定合格与不合格产品等功能。仪器的测试原理是光源照射被测透明物质,感应器分别探测三种光源的入射光强和透过被测透明物质后的光强,透过光强与入射光强的比值即为透过率,用百分数表示。

一、LS108D镜片透过率测量仪参数

测量光束直径
¢0.5mm(标准)
测量精度优于±2%(无色均匀透光物质),出厂用标准样板检测优于±1%
分辨率0.1%
红外线峰值波长850nm/940nm两路测试
可见光峰值波长550nm
仪器重量约1500克
仪器外形尺寸长200mm × 宽180mm × 高106mm
供电电源5V AC/DC电源供电,也可移动电源(充电宝)供电(选配)

二、LS108D镜片透过率测量仪特
   1.  最小测试孔尺寸为¢0.5mm,大于0.5mm孔径的手机IR孔都能测。
   2.  三个测试孔都具有对位指示LED,用于测试过程中,
手机镜片的孔位对准。

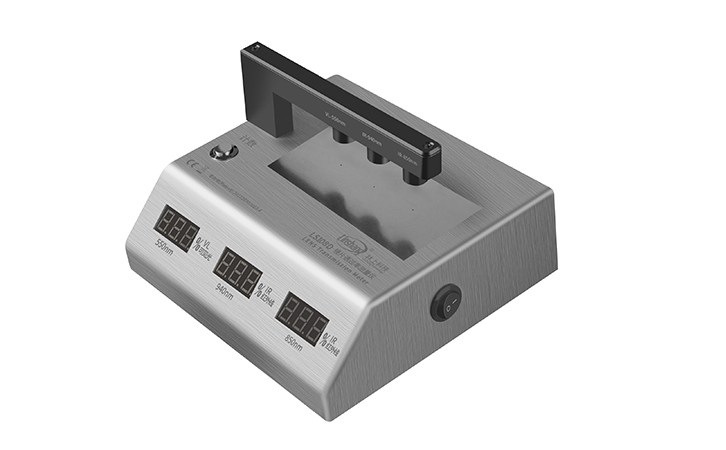

   3.  不锈钢台式设计,外观精美,利于被测物放置,操作方便。

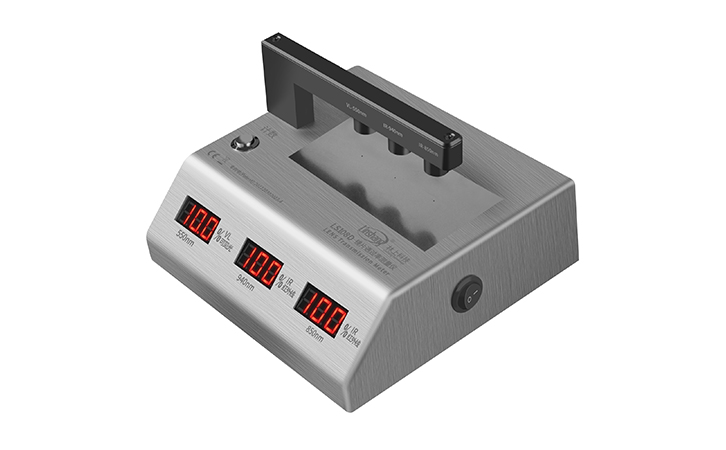

   4.  仪器具有实时动态自校准功能,开机后自动校准到100%透过率。



   5.  在不锈钢台面,打胶固定一个镜片定位片,便于生产线上镜片的批量测试。

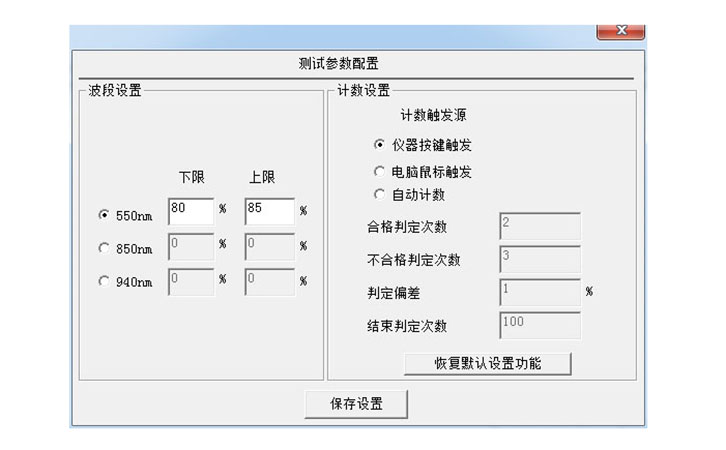

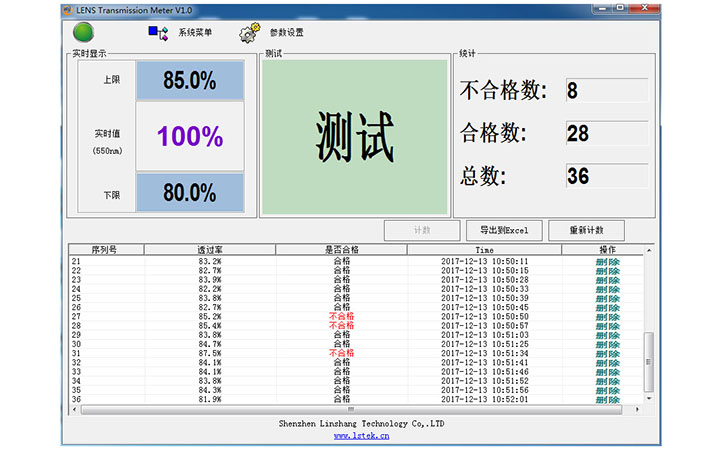

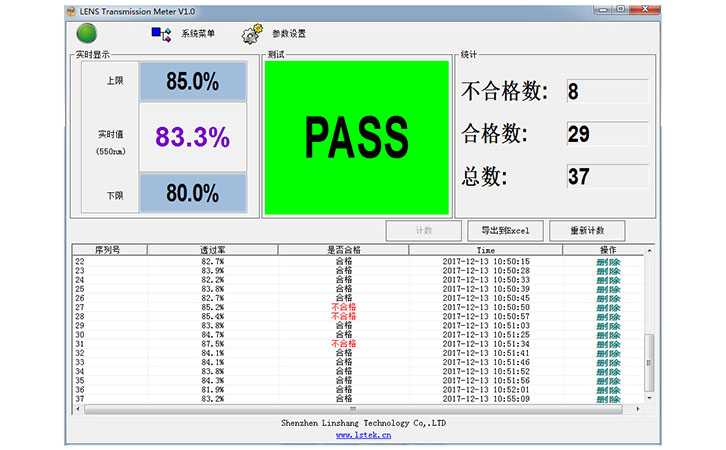

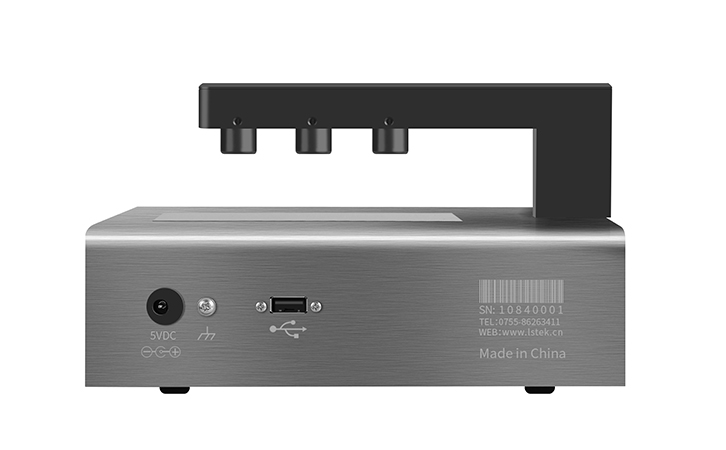

   6.  仪器具有USB接口,赠送电脑端软件,完成生产检测过程中的检测数量,合格率,合格和不合格判断等功能,详情请参照附件U盘中的软件和软件操作说明书。

   7.  快速测量和慢速测量可切换功能:快速测量功能适用于生产线上装有定位装置的批量检测,可以大大提升生产效率;慢速测量更合适手动对准测试孔的检测,光源闪烁较慢,能更好的看清测试孔并对准。仪器出厂默认设置是慢速测量。具体切换过程,请参考以下视频:

三、LS108D镜片透过率测量仪操作视频

产品操作视频

软件操作视频(请点击全屏观看)

四、LS108D镜片透过率测量仪包装明细

序号品名数量单位
1LS108D镜片透过率测试仪
1
2说明书
1
3合格证/保修卡
1

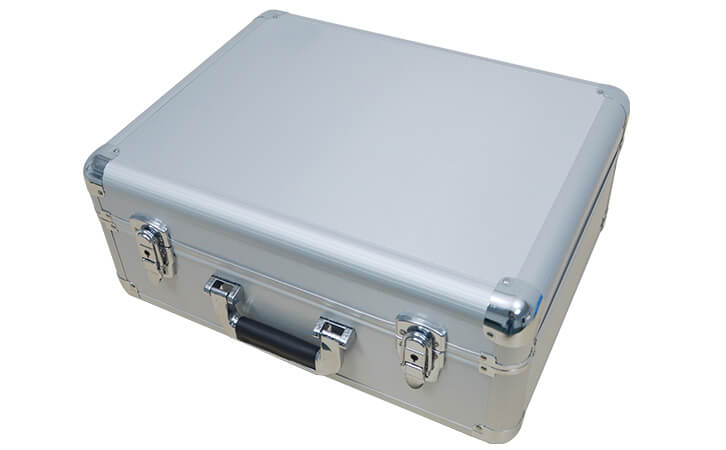

4铝箱
1
5DC5V 电源适配器
1
6电脑软件U盘1
7USB延长线1

五、产品售后服务

  1.  仪器保修期为一年,30天内无理由退换货。若仪器出现故障,请用户将整套仪器寄至本公司维修。
  2.  为用户长期提供零配件,提供终身维修服务。
  3.  为用户免费提供仪器检验服务。
  4.  长期免费提供技术支持。
