UV固化不完全如何排查？用固化灯紫外辐照计检查强度、能量和灯源衰减

UV胶固化后仍有黏性、UV油墨表面发粘、涂层局部偏软，不一定都是“灯不够强”。材料波段不匹配、胶层过厚、颜料遮光、氧阻聚、灯距变化、传送速度提高和反射罩污染，都可能造成类似现象。排查时需要把材料、设备和紫外辐照数据放在同一条流程中。

先确认问题是否真的来自固化灯

同一批材料突然出现大面积固化异常，可以先检查设备参数和灯源状态；只有局部位置异常，则要注意工装遮挡、边缘照度、点胶厚度和光斑位置；不同批次材料表现不同，还需核对配方、储存条件和使用期限。

第一步：核对光源波长和材料要求

高压汞灯与UV LED的光谱结构不同，365nm、385nm、395nm和405nm LED也不能只按“都是UVA灯”处理。应先查看UV胶、油墨或涂层的技术资料，确认光引发剂需要的主要波段，再选择响应匹配的固化灯紫外辐照计探头。

对于高压汞灯，可使用适合汞灯固化检测的UVA探头；对于UV LED面光源和点光源，则应分别考虑光斑尺寸、检测光孔和峰值水平。金属卤素灯应结合实际光谱进一步判断。

第二步：固定检测条件再比较数据

灯距、探头角度和测量位置发生变化，读数就可能改变。传送带式设备还要固定运行速度和探头经过灯下的路径。没有统一条件时，很难判断数据变化来自灯源衰减还是操作差异。

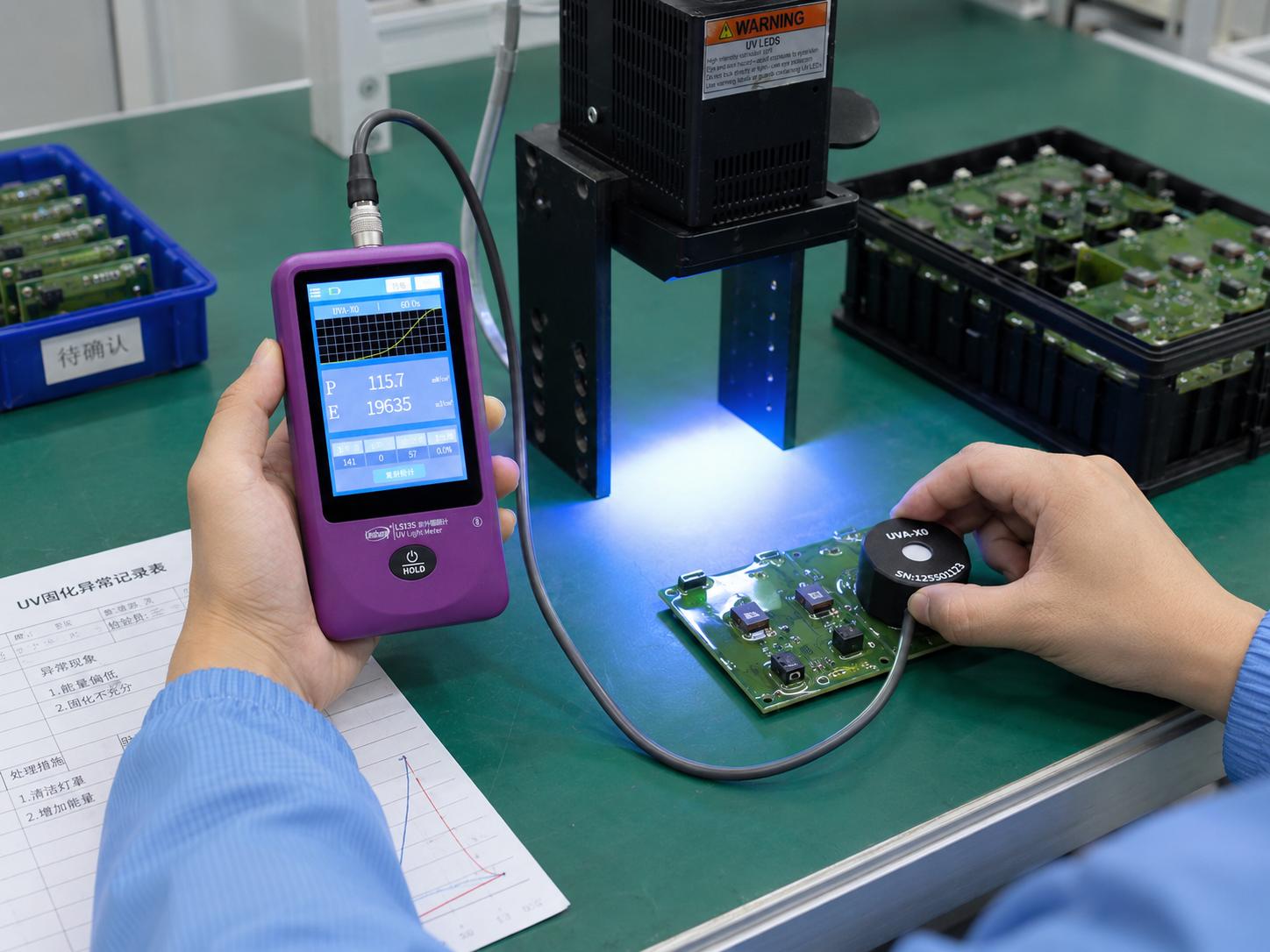

UV胶固化异常与灯源输出排查

建议在设备工艺验证合格时建立基准：记录探头型号、灯距、速度、中心点及边缘点数据、峰值、平均值和累积能量。后续异常排查必须复现同一条件。

第三步：不要只看峰值辐照度

静态点光源检测中，峰值可以反映光斑中心输出；面光源则需要关注多个位置的均匀性；传送带设备还要关注累积能量。生产线提速后，探头通过照射区的时间缩短，即使峰值接近原值，累积能量也可能下降。

林上LS135多探头紫外辐照计可记录实时曲线、峰值、平均值和累积能量。在高压汞灯工位，可配置UVA-X0探头；UV LED面光源可配置UVALED-X0；点胶或小光斑固化可配置UVALED-X1。配置举例的前提是光源波段和峰值处于相应探头的适用范围。

第四步：检查灯源衰减以外的设备因素

如果数据下降，不要立即把原因归结为灯管老化。现场应依次检查光学窗口是否沾有油墨或胶雾、反射罩是否污染、灯管是否达到规定预热状态、LED散热是否正常、风冷系统是否堵塞、灯距是否被调整、传送速度是否发生变化。

多支灯管或多组LED模组的设备，可按横向固定点逐一测量。某一区域持续低于其他位置，可能与单支灯管、局部模组、反射结构或供电回路有关。

第五步：把紫外数据和固化结果一起复核

紫外辐照度和能量反映灯源输出，但不能直接证明材料已经达到规定固化程度。UV油墨还可能需要检查耐磨、附着、表面黏性或干燥性能；UV胶应根据产品要求检查剥离、剪切、拉伸或密封可靠性；UV涂层还要结合硬度、附着力和外观检测。

林上LS135适合用于设备巡检、异常排查和灯源趋势管理。企业可将仪器导出的数据与材料批次、设备编号、工艺参数和成品复测结果关联，形成“异常发现—紫外复测—设备排查—产品复核—处理记录”的闭环。

建议保留哪些检测记录

记录至少应包含日期、设备编号、灯源累计使用情况、探头型号、检测位置、预热时间、传送速度、峰值、平均值、累积能量、异常描述、复测结果和处理措施。林上相关仪器提供的是过程数据，最终质量结论仍应依据现行标准、企业工艺验证和成品检验结果。
