数显超声波测厚仪用于管道腐蚀减薄检测：从测点布置到数据留档

管道壁厚检测经常被简单理解为“拿仪器测几个点”，但腐蚀减薄并不会平均发生。弯头外弧、三通、变径、积液低点、注入口下游和流速突变位置，往往比直管段更容易出现局部损失。若测点布置没有覆盖风险部位，即使每个读数都很稳定，也可能漏掉真正需要关注的薄弱区域。

数显超声波测厚仪适合从工件单侧进行无损壁厚测量，可用于碳钢、不锈钢、合金钢以及部分能够稳定传播超声波的非金属材料。它在管道和压力设备检测中的主要价值，是获取可定位、可复测、可比较的剩余壁厚数据，而不是直接判断设备是否能够继续运行。

检测前先分清四类厚度

现场记录中经常混用名义厚度、设计厚度、实测厚度和最小允许厚度。名义厚度通常是材料或构件的标称规格；设计厚度来自设计计算及相关要求；实测厚度是现场获得的测量值；最小允许厚度则需要结合设备设计、载荷、材料、腐蚀裕量和适用规范确定。

仪器只能提供实测数据。是否达到更换、维修或继续使用条件，需要由具备相应职责的技术人员依据正式文件判断。把测量值直接与名义厚度比较，容易忽略制造负偏差、历史腐蚀和设计裕量。

测点布置要从腐蚀机理出发

对于大面积储罐板、船板或腐蚀钢板，可以先按网格进行普查，再围绕低值区加密测量。对于小管径和复杂曲面，则要考虑探头接触面积，避免探头跨在曲面两侧形成不稳定耦合。

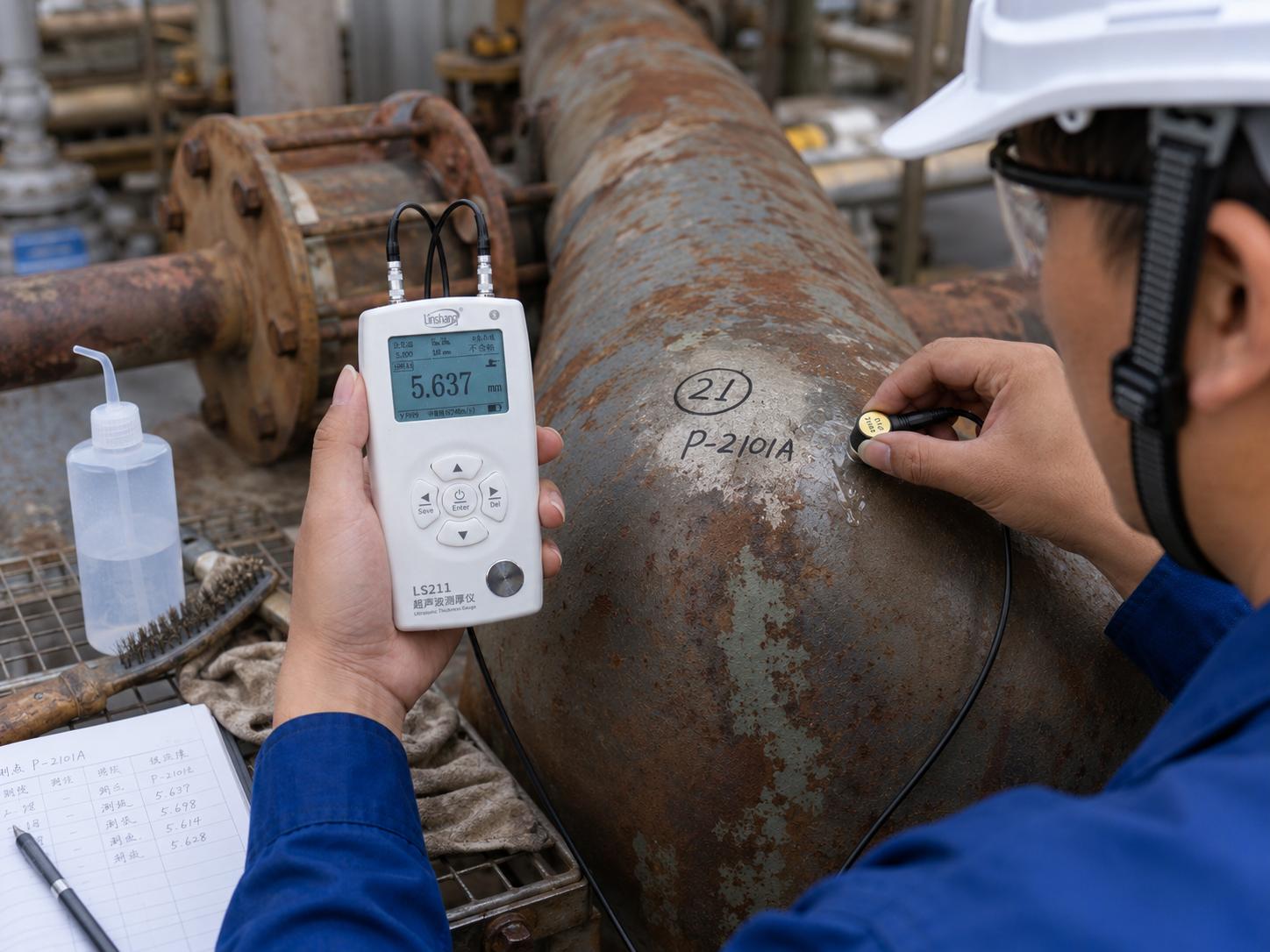

管道腐蚀减薄网格化测厚

声速误差会形成系统性偏差

超声测厚通过传播时间和材料声速计算厚度。如果实际材料是合金钢，却使用普通钢声速；或者工件温度、组织状态与参考材料差异较大，所有读数都可能按相同比例偏离真实值。这类问题通常不会表现为读数跳动，因此比偶发误差更容易被忽略。

林上LS211内置多种常见材料声速，也支持手动设置及通过已知厚度反向确定声速。对于材质明确的常规管道，可先调用接近的材料声速，再在已知厚度或标准块上核对。对于特殊合金、铸件、工程塑料和热处理件，建议使用同材质、同状态参考样品确定声速。

表面状态决定耦合是否可靠

超声探头与工件之间如果存在空气间隙，声能很难有效进入材料，因此测量时需要使用耦合剂。松散锈层、焊渣、氧化皮、厚污物和粗糙凹坑会破坏耦合状态。现场处理的目标不是把表面打磨得完全光亮，而是形成足够稳定、不会摇摆的探头接触面。

严重点蚀区域尤其需要谨慎。探头可能跨在腐蚀坑边缘，读到周围较厚区域，也可能因底面反射不规则而出现跳值。遇到明显低值或异常高值，应重新添加耦合剂，改变探头方向，移动少量距离复测，并保留原始数据。

带涂层表面应进行结果验证

防腐漆层会增加声波传播路径。普通测量方式可能把涂层影响计入厚度。LS211标准探头带有穿透涂层测量模式，可用于部分带漆管道和钢板的基材厚度测量。该功能能否稳定使用，取决于涂层均匀性、附着状态、厚度和声学特性。

对于起泡、脱层、多层修补漆、厚重防腐层和锈蚀产物，应设置验证点。可在允许位置去除小面积涂层，对比穿透涂层模式与裸露基材测量结果。两种结果差异异常时，不应选择更“好看”的数值，而要查找回波和表面原因。

测量模式应服务于任务类型

来料和成品检验通常有明确的上下限，可使用QC模式进行快速筛查。腐蚀巡检则更关注测区最小值、分布和变化趋势，不宜只看合格提示。统计模式可以辅助观察最大值、最小值和平均值，但平均值不能掩盖局部低值。

例如一个弯头测得九个点，其中八个点接近历史数据，只有一个点明显偏低。正确处理方式不是删除这个点后计算平均值，而是围绕低值位置加密测量，检查表面、耦合和探头方向，并与历史测点图对照。

数据导出不是质量追溯的终点

LS211可在主机中保存数据，并通过移动端或PC软件进行管理和导出。导出Excel只是文件形成过程，真正的追溯还需要让每个读数对应到具体对象。建议建立“装置—设备—部件—测区—测点”的层级编号，并在记录中保留材质、声速、探头、测量模式和表面状态。

计量和作业前核查不能互相替代

送计量机构校准用于确认仪器在规定条件下的计量性能，现场参考块核查则用于确认当天的仪器、探头和操作状态。即使校准证书仍在有效管理周期内，探头磨损、电缆故障、温度变化和声速设置错误仍会影响现场结果。

可参考GB/T 11344—2021《无损检测 超声测厚》和相关计量校准规范建立作业文件。涉及特种设备安全判断时，还需核对相应检验规则、设计资料和现行技术规范。数显超声波测厚仪应被放在完整流程中使用：先识别腐蚀风险，再布置测点，随后测量、复测、审核和留档，最后由有权限的人员完成技术评价。
