手机盖板IR油墨为什么要求940nm高透、550nm低透？检测原理解析

IR油墨孔通常位于手机盖板上听筒、前置摄像头或者面部识别的传感器上方。由于加入了特殊油墨，能使这块区域的红外波长光正常透过，并同时屏蔽可见光和杂光。手机屏幕下的感测器就能够正常判断距离和环境的情况，可以随着环境光变化来自动调节亮度，或者在接听电话的时候自动熄屏。为什么行业内的手机盖板IR油墨要求在940nm位置高透，550nm位置低透呢？镜片透过率测量仪的应用以及检测原理解析。

为什么手机盖板IR油墨要求940nm高透、550nm低透？

手机内部的红外发射器，比如人脸识别、距离传感器和光线感应器等，通常就工作在850nm或者940nm红外线波段。要求940nm的位置高透在85%-90%以上，可以确保红外光能顺利穿透外部玻璃盖板以及IR油墨层，不会影响到传感器信号接收和发射灵敏度。

那么，又为什么要求550nm处低透或接近不透明呢？这是因为550nm是人眼视觉最敏感的黄绿色可见光中心波段。为了从外观上让IR孔肉眼看过去和周边深色边框融为一体，遮盖住底部的传感器元器件，同时也防止杂散的可见光干扰到内部的红外传感器。保证手机盖板正面的美观度和一体感。

镜片透过率测量仪的作用及原理解析

检测IR油墨孔红外透过率：在距离感应器孔要求红外线850nm或940nm波长的透过率在80%以上，来保证红外传感器的灵敏度。

检测可见光低透过率情况：可见光550nm波长的透过率一般要求在10%以下，或者更低。能有效遮挡内部结构，使手机兼顾美观与隐蔽性。

检测主屏/摄像孔/感光孔透过率：确保不影响屏幕显示效果，以及前置摄像、自动亮度调节功能。在生产质检环节，镜片透过率测量仪可以快速筛查出不良品，防止产品因为油墨过厚、过薄，从而导致传感器失灵和外观漏光。

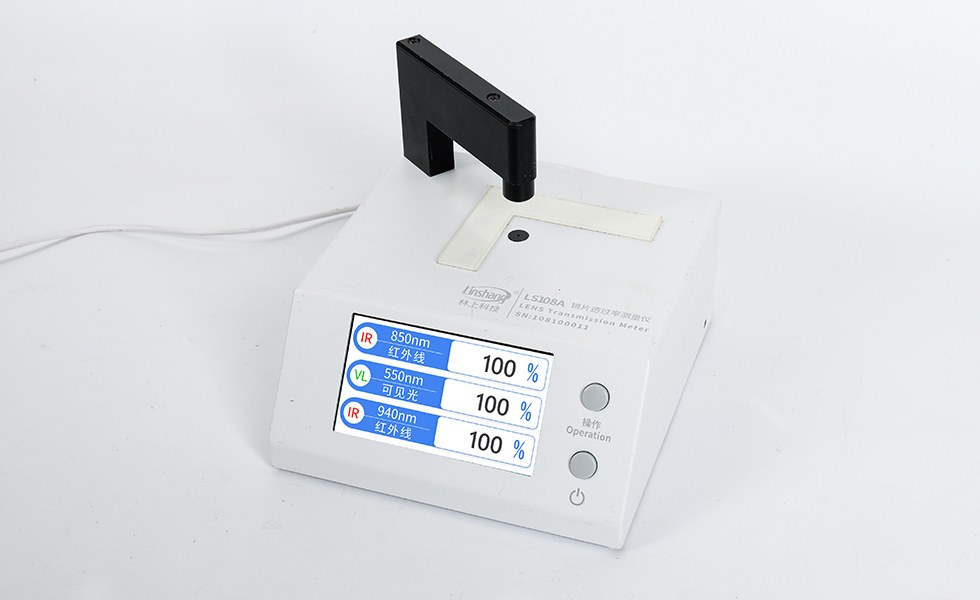

林上专用的手机镜片透过率测量仪LS108A/LS108D，其基本的检测原理如下：

仪器基于光学透射测量原理，当光源照射在被测透明材料上，感应器分别探测入射光强和透过被测透明材料后的光强。通过计算得出这三个波长下的透过率数据并以百分数显示。仪器的内部集成并同时发出三种特定波长的光源：可见光波段峰值波长550nm（模拟人眼敏感的绿光波段）；红外光波段：峰值波长850nm以及940nm（对应红外传感器的工作波段）。

LS108A与LS108D的主要区别

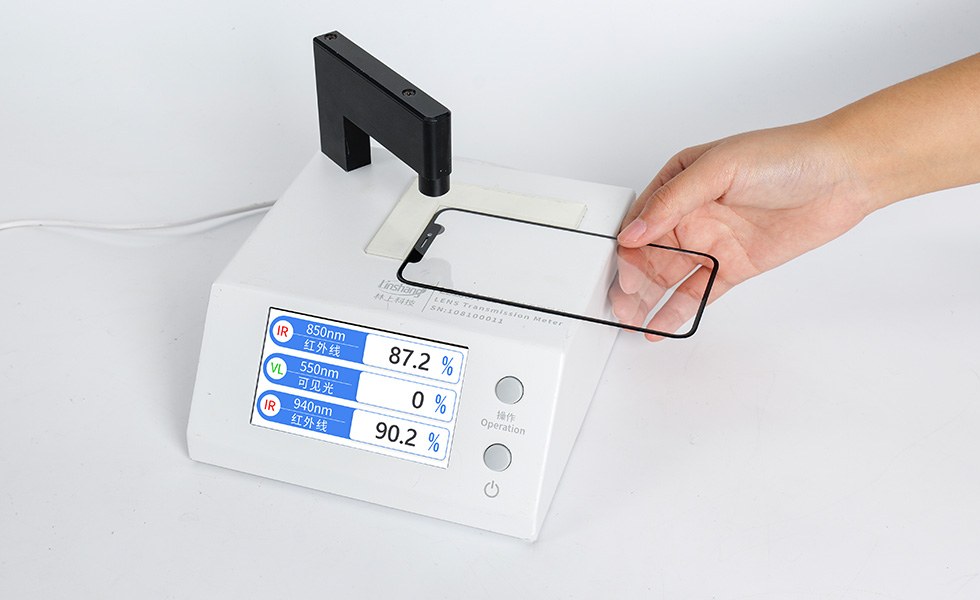

林上镜片透过率测量仪LS108A/LS108D主要用于手机镜片加工、遥控器视窗，智能遥控设备，光学镜片等的透过率测试。两款仪器都是采用三合一光路设计，只需一次对孔，就能同时测出550nm可见光、850nm 红外线和940nm红外线三个透过率数据。仪器配备的对位指示LED，方便快速对准测试。仪器最主要的区别是测试孔径不同：

LS108A：测试孔径为1mm（适合测量孔径大于1mm的手机IR油墨孔或视窗）。

LS108D：测试孔径更小为0.5mm（适用于更小微孔、窄边框的红外孔位检测）。

手机镜片透过率测量仪的电脑软件功能，不仅能进行联机测量、实时显示测试数据，还能通过预设波段的上下限值测试时，自动判定产品是否合格（PASS/NG），软件还能统计产线测试总数，合格数和不合格数，方便直接将测试数据导出到Excel表格中，是工厂镜片检测提升品控效率与数据统计必备的检测工具。
