管道腐蚀了多少怎么判断？超声波壁厚数据如何用于腐蚀趋势监测

超声波测量的是管道当前的剩余壁厚，如果要知道管道腐蚀了多少，需要有以前在同一测点测量的壁厚数据，两个数据相减就可以计算出这个位置的管道壁厚的减薄量。多次定期检测后还能够判断这段时间内管道的腐蚀趋势。需要注意同一位置的复测数据才有对比意义，如果没有过去实测的数据，不能简单用管道标定的厚度减去当前测量的壁厚当作管道实际腐蚀量，只能作为参考判断。

一、为什么管道腐蚀趋势比单纯测一次壁厚更难？

管道壁厚本身就不是完全均匀的，哪怕是新管道的不同位置壁厚数据可能也会有差异。所以要做管道腐蚀测厚和趋势分析需要在同一个位置测量，如果两次测的是不同位置，测量数据变小了也可能是因为原始壁厚不同，未必是管道出现了腐蚀。

而管道腐蚀也不是均匀发生的，同一根管道可能出现点蚀、冲蚀、管底局部腐蚀、弯头局部减薄或沉积物下腐蚀，所以管道不同区域测出来的腐蚀情况是不一样的。判断管道腐蚀了多少不能只测一个点，需要在不同区域布置测点分别测量。

同一个测点也会存在测量波动，表面锈蚀导致耦合不贴合，或受管道曲率影响探头放置不稳定等都会影响测量数据。管道腐蚀不能测出一个数据变小了就轻易做出判断，至少需重复测量两三次数据都比较稳定，排除操作手法等原因造成的测量误差。

管道腐蚀趋势不是测量一次两次能够判断出来的，需要长期的数据支撑。例如两根管道连续四年测量弯头相同位置的剩余壁厚，第一根管道测出来的数据是8.10mm、8.05mm、7.90mm、7.60mm，而第二根管道数据为8.10mm、7.80mm、7.60mm、7.50mm。这两根管道的初始壁厚和最终测量壁厚差不多，甚至第二根管道现在更薄一点，但第一根管道腐蚀趋势是加快的，而第二根管道的腐蚀趋势减缓了。从腐蚀趋势变化来看，下一次测量时第一根管道大概率会比第二根管道更薄。

二、不同位置和腐蚀表现的数据应该怎么看？

1、整段直管整体缓慢减薄

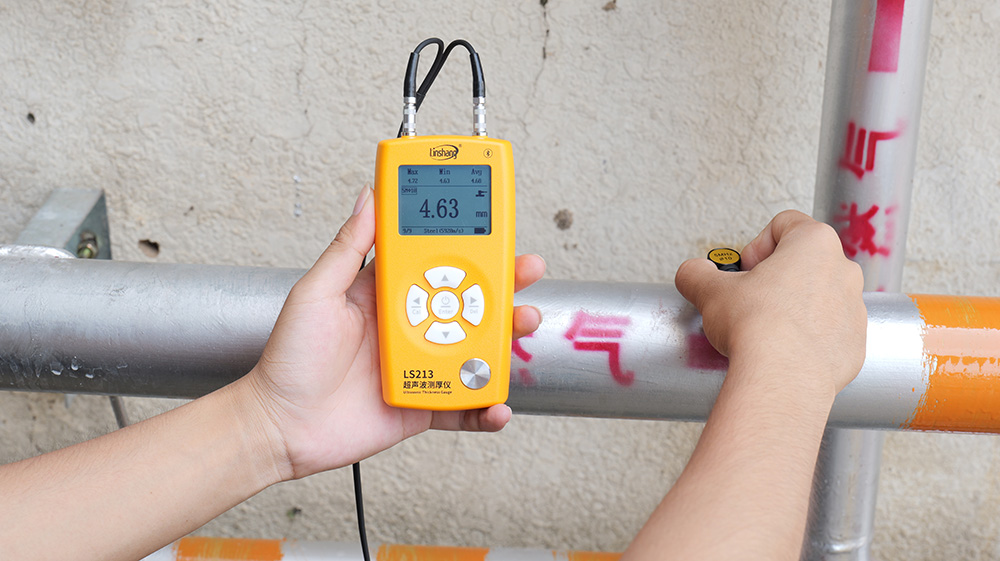

以LS213超声波测厚仪为例，测量某个天然气管道的剩余壁厚数据。管道为竖直方向直管，在截面四周布置四个测点并记录测点位置，每年在相同位置进行复测。

四个测点位置数据均逐年缓慢下降，变化幅度也差不多，这种时候重点看管道整体的减薄趋势是怎样的、各个测点平均减薄速率是多少、有没有出现明显偏离整体趋势的点。

2、弯头某一点持续变薄

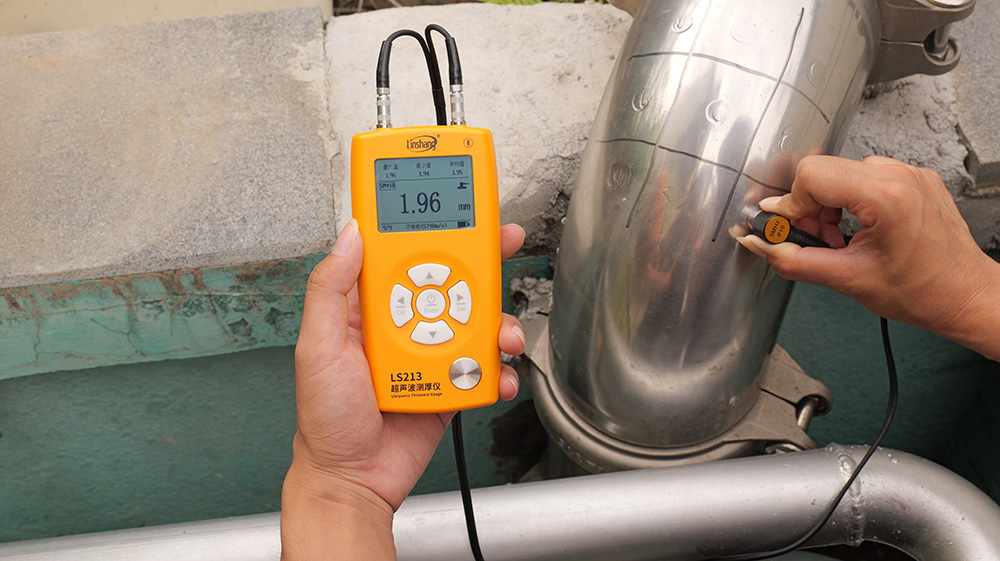

LS213测量管道弯头剩余厚度时，发现弯头外弧的某一点逐年持续变薄，而弯头内弧及两侧位置的数据基本稳定。后续测量应在弯头外弧低值附近进行网格加密检测，复测也要重点关注这个区域，观察弯头外弧局部测点是否持续变薄，趋势是怎样的。

3、某个测点近期突然减薄加快

管道腐蚀检测中发现弯头某一点前几个周期壁厚变化较少，但这次测量减薄量变大了很多。这个时候就不能只看年平均腐蚀速度，应该比较最近一个周期和前几个周期减薄量的区别。如果条件允许的话，还可以查找一下近期管道减薄突然加快的原因。

4、当前最薄点长期比较稳定

管道顶部位置当前壁厚最低，只有4.63mm，但减薄速度并不快，从24年到现在只减薄了0.06mm。而管底当前壁厚高于管道顶部，但24年到现在减薄了0.15mm，平均减薄速度是顶部的两倍多，所以在进行管道腐蚀检测时不能只看壁厚最薄就判断它是腐蚀最严重的地方。

5、某一区域出现多个低值

LS213超声波测厚仪在管道腐蚀网格加密检测时发现该区域出现了多个低值，说明这个区域出现了范围减薄的情况。在记录腐蚀趋势检测数据时便不能只记录最低值，周围测点数据也要保留。在后续周期性管道腐蚀检测中要重点关注最低点壁厚有没有继续降低，以及低壁厚区域是否扩大。

三、标准的腐蚀趋势监测流程

管道腐蚀测厚需要确定长期监测的管段，每一段管道都密集测量会浪费大量的人力。一般可以根据易减薄区域、历史腐蚀位置、过往检测记录、已发现异常的区域来确定重点管段，例如某段管道外表已经出现明显的腐蚀，那么这个区域就需要重点监测了。

确定了重点测量的管段后要固定每次测量的测点，建议记录下监测管线的编号、测点编号、轴向位置、周向位置、管道内介质流向，同时在现场做定位标记，保证下个检测周期复测还能够回到原位置，禁止重新随机选点。

检测数据表需要记录第一次测量的基准数据，保存每个测点的原始壁厚、最低值、检测日期、检测位置，可以再加一栏异常说明，记录下测点异常表现，和推断或调查出的异常原因。如果没有历史检测数据，这一次测量的数据就作为之后的趋势基准数据。

接下来根据检测数据计算各个测点的减薄量，以及各周期平均减薄速率。例如2025年测量管道壁厚是7.83mm，2026年测出来是7.53mm，该测点的减薄量为0.30mm，年减薄速率为0.30mm/年。注意如果要比较管道腐蚀趋势的变化，不能只计算多个周期的总平均减薄量和减薄速率。例如要看2023年到2026年的腐蚀趋势，要分别计算2023年到2024年、2024年到2025年、2025年到2026年的减薄量和减薄速率，根据周期减薄量和减薄速率的变化，就可以判断管道腐蚀趋势是加快还是减缓了。
