里氏硬度计和超声波硬度计怎么选？大型工件和小件薄件差别很大

很多客户选型时会直接问里氏硬度计和超声波硬度计到底哪个好？这个问题主要取决于待测材料。里氏硬度计更适合大型轴、铸件这类大型、厚重、刚性好的金属工件，而超声波硬度计更适合小零件、薄壁件这类小型、轻薄工件，以及局部位置和表面硬化层的检测。

为什么同样测金属硬度，却要用两种不同方法？

里氏硬度计内部有一个冲击装置，用冲击体撞击待测工件表面，根据冲击和回弹速度来计算工件的硬度。这种方法看重工件本身的质量和刚性，所以里氏硬度计对工件的重量、厚度有明确的要求。根据国标GB/T 17394.1-2025《金属材料里氏硬度试验 第1部分：试验方法》规定，D型和DL型冲击装置对待测工件最小质量要求5kg，最小厚度要求25mm；C型冲击装置要求质量大于1.5kg，厚度要大于10mm。

超声波硬度计内的振动杆顶部镶着一个金刚石压头，将金刚石压头在一定试验力下压入工件表面，金刚石压头压在不同硬度材料表面时，振动杆的振动频率变化不同，仪器就是通过频率的变化来判断材料硬度。这种测量方法依赖探头和被测表面的稳定接触，对材料表面状态要求较高，而对材料厚度和质量要求较低。GB/T 34205《金属材料硬度试验超声接触阻抗法》中要求工件厚度不小于5mm，质量不小于300g。对于2mm~5mm的材料可以用耦合或粘接方式测量，涂镀层和表面硬化层的厚度需不小于压痕深度的10倍。

选型前先确认哪些条件？

用户在选择硬度计时需要先确定工件重量是多少、工件最薄的位置有多厚。小型零件如果重量不足的话很容易受到振动影响，甚至有可能直接被硬度计打变形。

还要考虑被测位置是平面、曲面、齿槽还是窄边，测量区域面积是否足够，硬度计的探头能不能完整测到待测区域。

表面粗糙度也会直接影响选型，表面是否经过磨削、抛光或存在明显粗糙纹理，适合使用的硬度计是不同的。

如果测量的是经过渗氮、感应淬火等硬化处理过的金属工件，需要注意测的是整体材料硬度还是表面硬化层的硬度。

里氏硬度计和超声波硬度计的适用场景

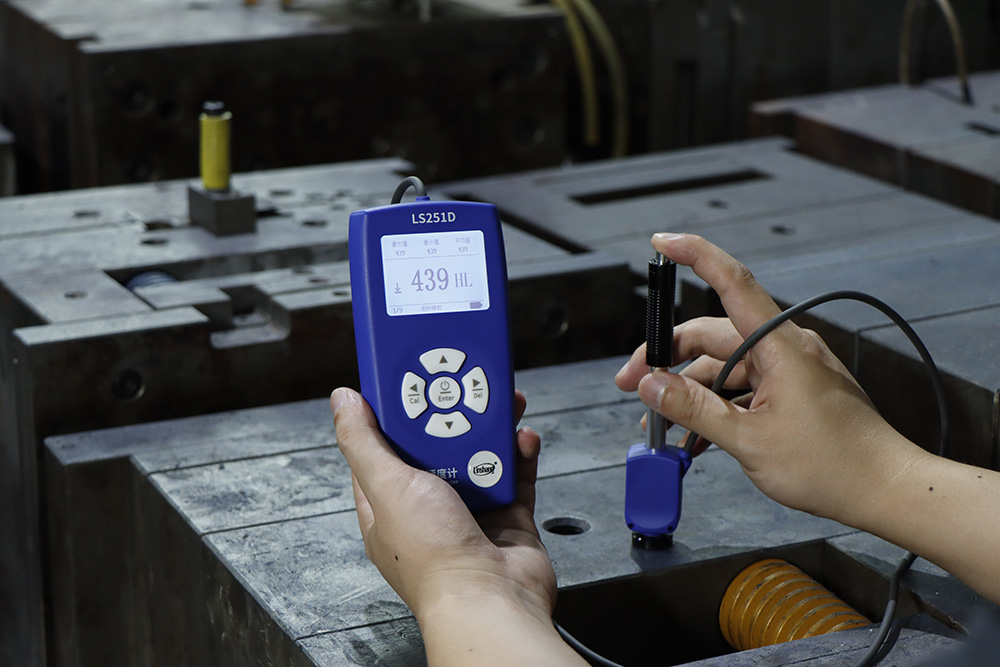

1、大型、厚重金属工件优先里氏硬度计

像大型铸件、大型轴、模具、钢结构件等这些大型厚重金属工件，材料本身质量大、刚性好，里氏测量法冲击体冲击过程中工件不会产生明显的振动，里氏硬度计探头直接放在工件表面就能测量。而且这些大型金属工件通常需要在不同位置进行大面积多点检测，里氏硬度计小巧便携，测量速度快，可以在现场快速检测。林上LS251D和LS253里氏硬度计还能够根据用户设定的上下限值自动判断金属工件硬度是否合格，智能统计最近测量9个数据的最大值、最小值和平均值。

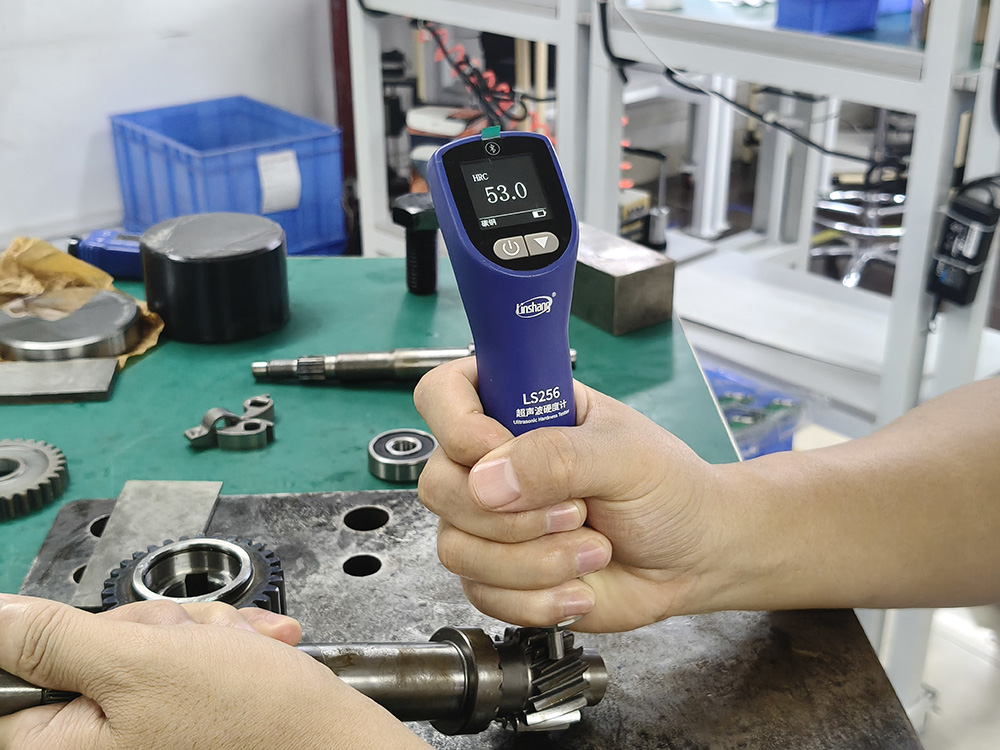

2、小件和薄件选择超声波硬度计

小型机械零件、小齿轮、紧固件、薄钢板、薄壁管等小型零件建议选择超声波硬度计。超声共振测量方法对工件表面施加的试验力较小，对金属工件质量和厚度要求低，而且产生的压痕也比较小，更适合小件、薄件的现场检测。

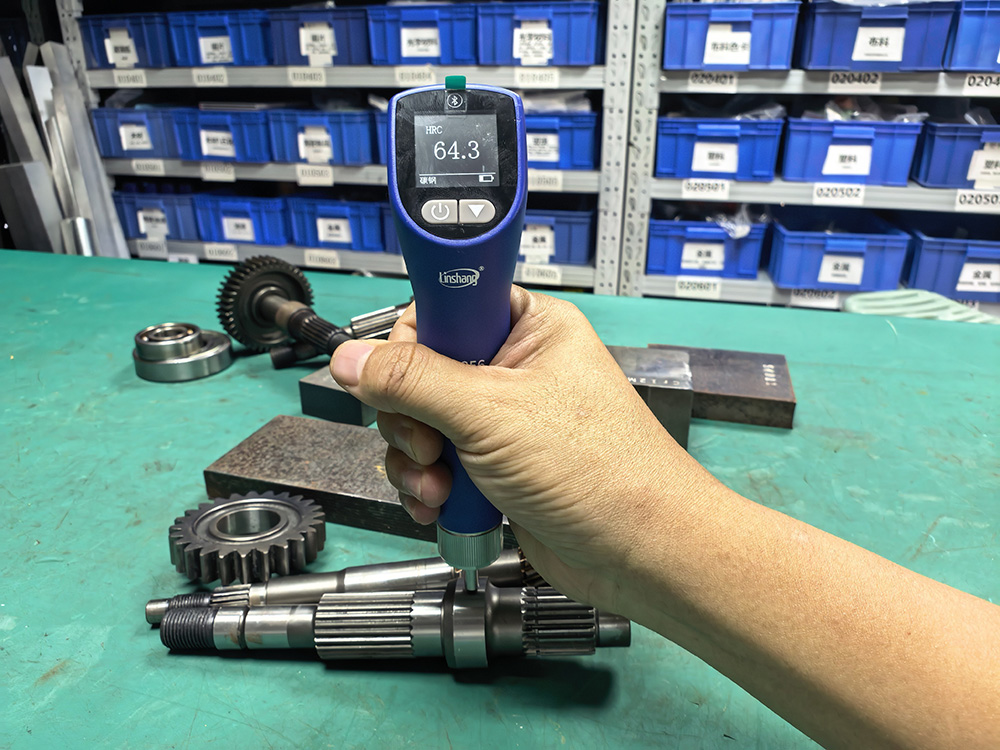

3、超声波硬度计检测表面硬化层硬度

经过渗碳、淬火等工艺处理的表面硬化层通常不会很厚，用里氏硬度计测量很可能受到基体的影响导致数据不准确。超声波硬度计的小试验力和浅压痕可以测量硬化层这种表面局部的硬度。当然如果本身要检测的就是硬化处理后工件整体的硬度，那么可以用里氏硬度计来测量。

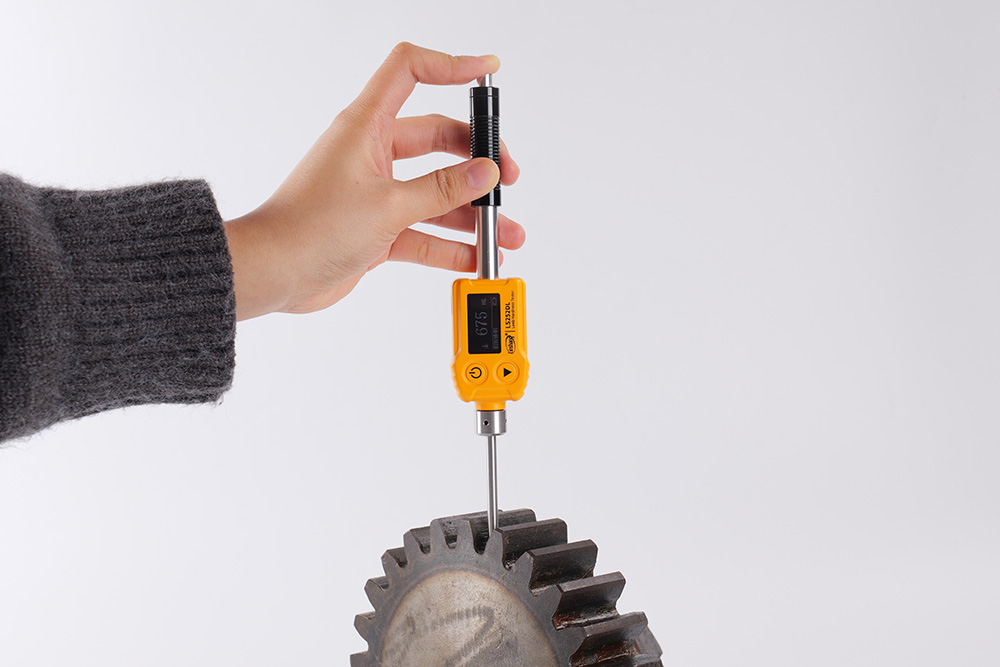

4、齿根、沟槽、窄边等位置怎么选？

齿轮齿根、狭窄沟槽、窄边、模具内部这些普通测量探头无法触达的位置，需要根据不同情况来选择硬度计。金属工件本身比较小的话一般用超声波硬度计检测。如果金属工件较大，测点在普通开放表面，D型里氏硬度计就可以测量；测量位置在窄边等小面积狭窄区域优先考虑超声波硬度计；测模具内部，高度受限，可以用尺寸短小的DC型里氏硬度计检测；测量狭窄的深沟槽底部则选用长探头的DL型里氏硬度计。

快速选型表：不同工况对应哪种方法？

里氏硬度计和超声波硬度计的使用限制

金属工件太薄、太轻，里氏硬度计冲击体打下去会让工件发生振动，甚至整体产生偏移，影响测量结果。轻薄工件如果用里氏硬度计检测，需要专门支撑或耦合的状态下才能测量，这在生产检测现场会浪费不少时间。

超声波硬度计不适合测量表面过于粗糙的材料，特别是大型粗糙铸件需要测量多点位置的。打磨光滑后固然可以测量，但这样效率太低，还不如直接用里氏硬度计检测。

超声波硬度计还有一个比较现实的问题是操作手法，UCI测量法对于操作者垂直稳定施力的要求是比较高的，如果操作者无法保持探头稳定垂直，最后得出的硬度值也不准确。林上LS256超声波硬度计可以将硬度计夹持在机架上测量，减少人为施力不均的影响。

用户实际选型时的常见问题

1、大型工件一定只能用里氏硬度计吗？

不一定。大型工件如果要测齿根、窄边、较薄的表面硬化层，或者要求金属工件表面不能留下较明显的压痕，反而更适合用超声波硬度计检测。

2、小零件一定不能用里氏硬度计吗？

不是完全不能。符合里氏硬度计检测规范的小工件可以耦合到厚重材料上测量，但现场如果每天要测大量小零件，一个个耦合会比较麻烦。这种情况下直接用超声波硬度计通常效率更高。

3、只知道需要测HRC，能直接选硬度计吗？

HRC只是最终显示的硬度制式之一，不能仅仅通过需要测HRC来选仪器，还需要判断工件的尺寸、重量、厚度、测量位置等是否满足对应硬度计的使用条件。
