Low-E玻璃测厚仪检测方法：从配置表到现场实测如何核对

现场拿到一樘已经安装好的Low-E中空窗时，检测人员首先看到的通常是一整块玻璃，而不是外片、中间层和内片的清晰边界。Low-E玻璃测厚仪可以从单侧获得分层厚度数据，但要把这些数据用于配置复核，不能只完成“贴上仪器、读取数字”两个动作。正确流程应从配置文件核对开始，经过测点布置、重复测量、异常复核，再进入记录和追溯。

玻璃配置常用类似“玻璃＋间隔层＋玻璃”的顺序表达，多层结构还会继续增加玻璃片和空气层。Low-E标识可能写在某一片玻璃旁，也可能在技术协议中另行说明膜面方向。检测人员应先确认配置书写方向、室外侧和室内侧，再确定仪器从哪一侧测量。仅凭实测厚度通常无法确认Low-E膜面位于第几面，也不能区分单银、双银或其他膜系。

第一步：把设计配置拆成可测量字段

检测前应将设计配置拆分成独立字段。例如双玻一腔结构可设置外片玻璃厚度、第一间隔层厚度和内片玻璃厚度；三玻两腔结构则增加中片玻璃和第二间隔层。若包含夹胶玻璃，还应注明设计文件是否要求单独核对夹层厚度，以及现场仪器是否能在该样品上稳定识别夹层界面。

配置表、门窗表、幕墙板块图和采购订单之间可能采用不同表达方式。某份文件写标称配置，另一份文件记录实际加工规格，还有的文件已包含设计变更。测量前应确定本次复核使用哪一份文件作为目标依据，并保留文件版本。否则，即使实测数据正确，也可能因为比较对象错误而产生误判。

第二步：根据检测目的安排抽样

来料抽查、安装过程巡检、竣工复核和质量争议调查的抽样逻辑并不相同。来料抽查可按批次、规格和供货单元选择样品；安装过程巡检应覆盖不同楼层、朝向和施工班组；竣工复核还要考虑不同立面和不同玻璃配置。具体数量和判定方式应依据适用标准、合同、检验批划分及企业作业文件确定。

同一玻璃板块内部也需要选择代表性测点。通常应优先选择表面平整、可稳定贴合且远离明显污染的位置。测点不宜全部集中在边缘，也不宜只选择容易获得“正常数据”的区域。发现一处异常后，应在相邻区域换点测试，并选择同规格的其他板块作对照。

第三步：进行仪器和表面检查

测量前检查仪器外观、显示、电量和测量窗口，确认内部编号和计量状态处于可用范围。现场可利用企业保存的已知厚度样件进行功能核查，但样件核查不能替代周期性计量确认。若仪器经历跌落、剧烈温度变化、维修或长期停用，应在继续用于质量数据采集前进行必要检查。

玻璃表面应尽量保持清洁和干燥。水滴、油污、胶痕、临时保护膜和后贴膜可能引入额外界面或影响仪器贴合。不能擅自清除的表面材料应记录其位置和状态，并优先在未覆盖区域测量。弯钢玻璃、明显不平整区域或靠近结构件的位置，应评估其对光路和贴合的影响。

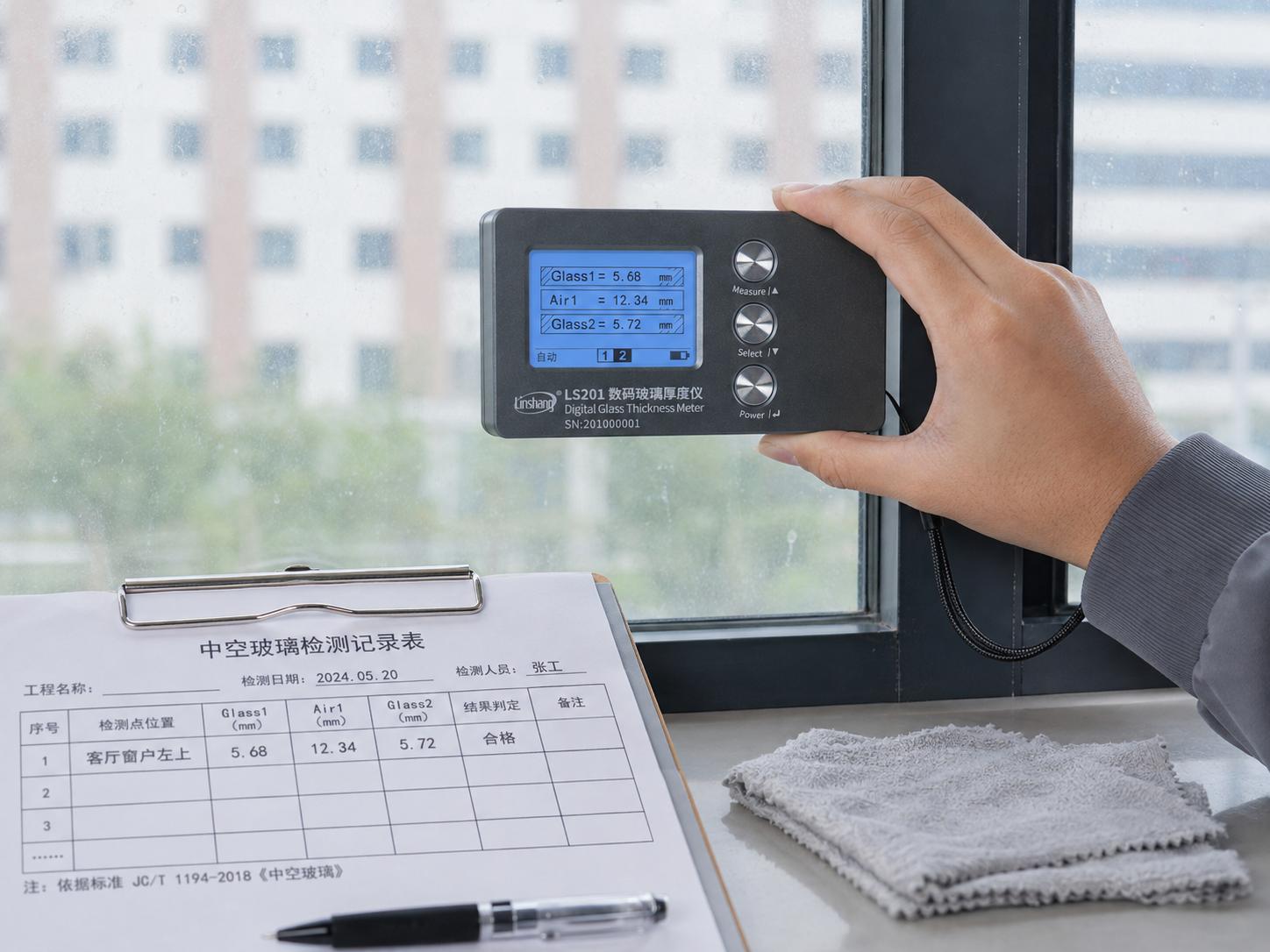

Low-E玻璃配置核查与分层厚度记录

第四步：逐层读取而不是只记总厚度

将仪器稳定放在测量面后启动测量，先观察显示的玻璃层数和空气层数是否与配置文件相符。对于双玻一腔结构，应重点检查是否识别出两片玻璃和一个中间层；对于三玻两腔结构，则应核对三个玻璃层及两个间隔层。层数不一致时，应先排除测点和操作因素，再考虑实际结构差异。

林上LS201采用光学反射原理，可从单侧测量玻璃厚度，并同时读取中间空气层厚度。其数码显示方式便于按层记录，适合已安装门窗、幕墙玻璃和多层中空玻璃的现场复核。使用自动模式得到结果后，仍应根据预期配置检查层级合理性；复杂结构读数不稳定时，可结合人工测量方式和实际样品进一步确认。

同一测点至少应进行重复操作，并保持仪器贴合位置和姿态相对稳定。若重复值接近，可按照企业规定记录平均值、代表值或全部原始值；若差异明显，应保留全部读数，并检查是否存在手部移动、仪器悬空、表面反光或错误测量模式。不得仅保留最接近设计值的一次结果。

第五步：分析异常读数属于操作问题还是结构问题

显示层数少于设计结构时，可能是某个界面反射不易识别，也可能是玻璃实际配置与文件不同。应先改变测点、清洁表面、重新贴合并复测，再用同批次其他板块作比较。对于夹胶结构，还要考虑夹层界面是否具备足够的光学反射特征，不能把未识别到的夹层直接认定为不存在。

显示出额外界面时，应检查玻璃表面是否有保护膜、建筑贴膜、水膜或其他附着层。Low-E镀膜也会改变反射特征，但测厚仪显示的光学界面不能直接转换为膜面编号。需要确认Low-E膜面位置时，应采用适合膜面识别的设备或项目规定方法。

玻璃层厚度接近设计值而空气层差异较大时，应先检查测量位置是否靠近间隔条、密封边缘或局部变形区域。若在板块中部多个位置重复出现一致差异，应核对间隔条规格、加工记录和供货资料。空气层厚度是结构尺寸信息，不等于实际充气成分，也不能直接计算整窗传热系数。

第六步：依据用途决定如何处理数据

企业内部过程巡检可使用Low-E玻璃测厚仪快速发现配置混用、层数异常和明显尺寸差异。林上LS201的单侧测量方式适合在不拆除门窗和幕墙板块的情况下扩大抽查覆盖面。不过，现场快速复核与产品标准规定的型式检验、出厂检验或第三方检测并非同一层级。

中空玻璃相关产品要求和检验规则应关注GB/T 11944-2025；低辐射镀膜玻璃可核对GB/T 18915.2-2013；建筑玻璃光学和太阳能参数可参考GB/T 2680-2021。具体工程还要执行设计文件、适用的工程标准、合同技术条件和当地管理要求。测厚数据可以作为结构复核证据之一，但不宜单独作为Low-E性能或整窗节能性能的判定依据。

第七步：建立可追溯的原始记录

原始记录应包含项目、部位、板块编号、测量侧、设计配置、实测层级、各层厚度、重复值、仪器型号和编号、计量状态、测量人员、日期、环境及表面情况。使用林上LS201时，应按照屏幕显示顺序记录每一片玻璃和每一个空气层，必要时附上屏幕照片及测点全景照片。

异常数据需要单独编号并保留处理过程，包括首次读数、换点复测、同批次对照结果、文件核查和最终处置意见。若扩大抽样后仍存在系统性差异，应由项目技术、质量、供货和检测相关人员共同核查，不能由单次现场读数直接推定责任方。

对长期使用的仪器，还应建立期间核查、计量证书、维修记录和使用日志。若LS201的计量状态发生变化，应评估此前相关测量数据是否需要复核。这样形成的资料链，才能让厚度检测从一次操作转变为可审查、可复现、可追踪的质量管理活动。

检测方法的重点是把结构信息测清楚

Low-E玻璃测厚仪能够解决安装后难以接触玻璃边缘的问题，但可靠结果来自配置拆分、代表性抽样、仪器检查、逐层读数、重复测量和异常复核。现场人员应明确测厚能回答什么，也要明确它不能回答什么。把结构厚度数据与图纸、供货资料、现行标准和计量状态结合起来，才能为门窗与幕墙玻璃的质量复核提供可信依据。
