三玻两腔玻璃测厚仪检测方法：从测点布置到数据留档

三玻两腔玻璃测厚仪用于现场检测时，操作本身并不复杂，真正影响结果的是测前资料、测点位置、结构方向、重复测量和记录方式。三片玻璃与两个空气层形成五个连续厚度数据，只要测量方向、数据顺序或测点编号有一项没有记录清楚，后续就可能无法与设计构造和加工资料对应。

门窗生产、工程验收和既有建筑复查的测量目的并不相同。生产现场通常核对原片和间隔条配置，工程现场关注实际安装结构，既有建筑调查还可能需要确认维修替换规格。检测人员应先明确任务，再确定抽样范围和记录字段，而不是到现场随机测几块玻璃后才决定如何解释数据。

测量前准备结构资料和检测清单

可优先收集玻璃构造表、门窗加工单、幕墙板块图、材料进场记录、产品标识及相关验收文件。资料中应尽量明确三片玻璃的类型和标称厚度、两个空气层的设计宽度、是否采用Low-E镀膜、是否存在夹层玻璃以及不同区域是否配置不同结构。

检测清单应包含楼栋、楼层、立面、房间号、窗号或幕墙板块号。对于生产批次，可记录订单号、玻璃规格、加工日期和班次。没有编号体系时，现场测得的数据很难在出现异常后追溯到具体板块，也无法确认复测是否回到了同一位置。

检查仪器状态而不是直接开机测量

使用前应查看仪器外观、测量窗口、电池状态和计量状态标识。测量窗口存在灰尘、油污或划伤时，可能影响反射信号。长期未使用、经历跌落或温湿度变化较大的仪器，应先在结构已知的稳定样件上进行核查，确认读数和层次显示没有明显异常。

设备管理记录应至少包含仪器编号、启用日期、校准或检测记录、期间核查记录和异常维修情况。三玻两腔玻璃测量涉及多个相邻界面，即便仪器能够正常开机，也不代表分层识别一定处于可靠状态。用已知样件检查比只观察屏幕自检更有意义。

清洁测量区域并避开边部构造

玻璃表面的灰尘、水迹、油膜、标签和保护膜可能形成附加反射或影响仪器贴合。测量前可使用不会损伤玻璃和膜层的方式清洁局部区域，并等待表面干燥。若玻璃存在室内外温差形成的凝露，应先处理水膜，避免在湿润表面直接取值。

测点不宜紧贴间隔条、密封胶、压线和窗框。边部区域除可能遮挡光路外，还可能受到玻璃边缘处理、胶体和框体反射影响。对于已安装玻璃，应选择仪器能够稳定放置的平整区域，同时记录测点与边缘的大致位置，便于复测。

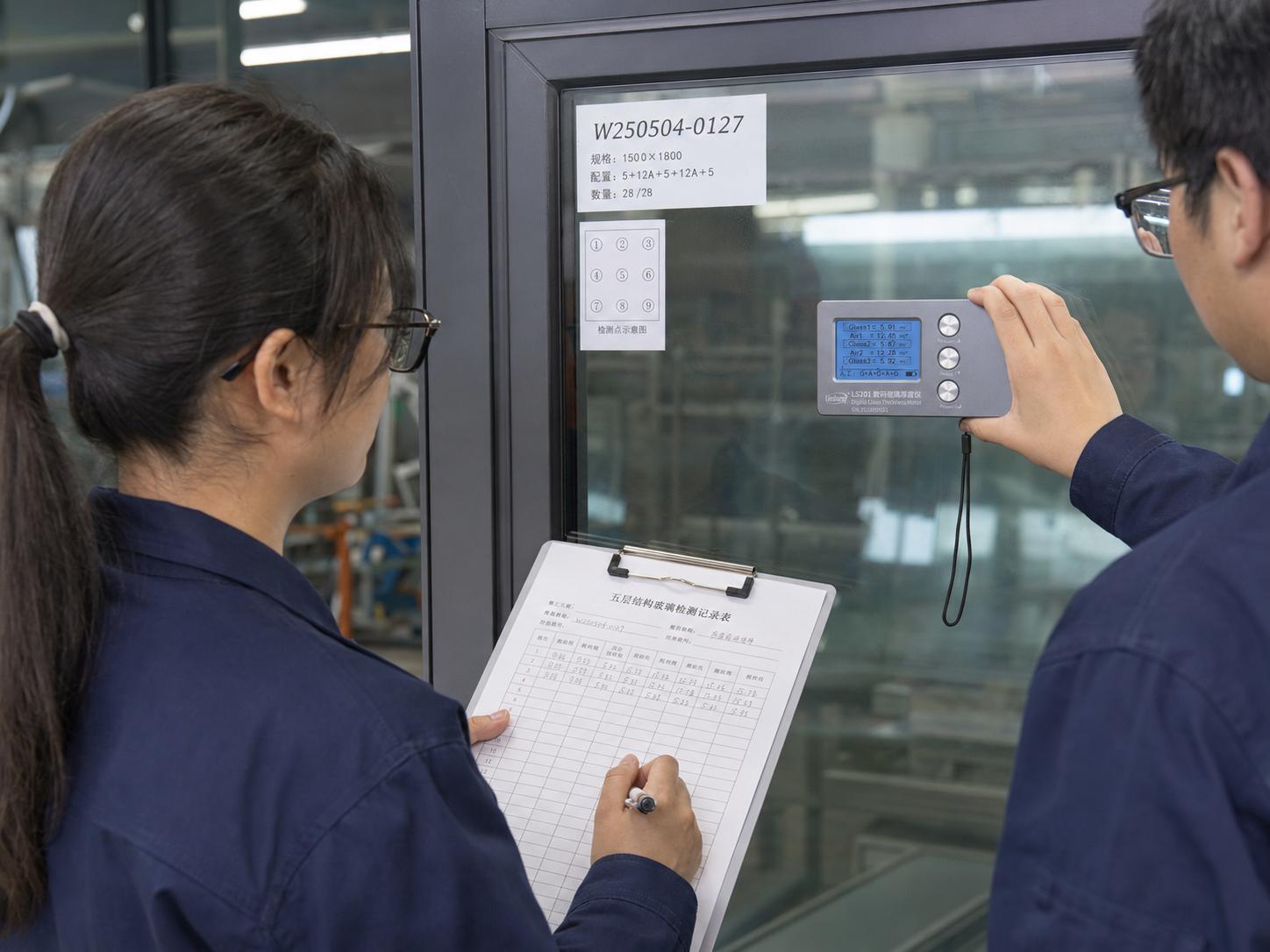

门窗三玻两腔玻璃测点布置与记录

先确认测量方向，再对应五层数据

三玻两腔玻璃从一侧到另一侧依次包含第一片玻璃、第一空气层、第二片玻璃、第二空气层和第三片玻璃。检测记录应明确仪器是从室内侧、室外侧、生产线正面还是背面测量。否则，同一组数值虽然完全相同，也可能在资料核对时把内片和外片顺序颠倒。

建议在记录表中按实际测量方向填写“近仪器侧玻璃—第一空气层—中间玻璃—第二空气层—远仪器侧玻璃”，随后再根据图纸转换为外片、中间片和内片。这样可以减少检测人员在现场边测边判断朝向造成的记录错误。

常规结构先用自动模式读取

表面清洁、结构明确后，可将仪器测量区域稳定放置在玻璃上，保持位置和角度不变，等待分层结果显示。常规三玻两腔结构可以先使用自动模式，观察是否完整显示三片玻璃和两个空气层，并检查各层顺序是否与已知结构相符。

林上LS201利用光学反射原理从玻璃单侧进行测量，数码显示三层玻璃和两个空气层数据。其自动模式适合结构清晰的批量测量。仪器显示结果后，不应立即移开，应先核对层数、单位和数据排列，再完成记录。

出现异常时切换人工模式复核

以下情况需要进一步检查：显示层数少于或多于预期；某一层厚度明显不符合结构资料；同一测点连续结果变化较大；自动模式无法稳定完成识别；带镀膜或夹层的玻璃出现额外反射信号。此时可重新清洁表面、调整测量位置，并根据仪器说明切换人工模式。

林上LS201配置人工测量模式，可根据实际玻璃类型设置相应参数。人工模式下仍应以真实反射界面和已知结构为依据，不能仅为了让显示值接近设计数据而改变设置。若人工模式与自动模式结论不同，应保留两次结果和现场条件，安排技术人员复核。

每个测点至少验证重复性

单次显示正常，不代表数据已经具备记录价值。检测人员应在仪器不明显移动的条件下重复测量，观察各层结果是否稳定；随后可稍微移至邻近区域再次测量，排除局部污渍、划伤或玻璃表面不平造成的影响。

具体重复次数和抽样数量应按照项目文件、企业检验规程或检测方案确定，不宜机械采用统一数量。对于接近允许偏差、结构资料不一致或不同测点差异明显的板块，应增加复测，并由另一名人员独立操作确认。

把仪器精度纳入结果判断

LS201标称测量精度为±（0.1mm＋1%H），其中H为标准值。记录结果时不应只抄写屏幕数字，还应知道仪器精度、计量状态和现场重复性。若实测值与设计值差异明显大于测量误差，可进入异常核查流程；若差异接近判定边界，则需要复测或采用其他方法确认。

对于尚未安装、边缘可接触的样品，可使用卡尺等方法进行对照。对于已安装玻璃，无法直接接触边缘时，可以将同批次留样、加工记录和单侧测量结果交叉验证。现场工具提供的是厚度核查数据，正式质量判定仍应依据现行标准、抽样规则和合同文件。

记录三片玻璃和两个空气层的原始值

原始记录不应只填写“符合”或“不符合”，也不应只保存总厚度。建议分别记录近侧玻璃、第一空气层、中间玻璃、第二空气层和远侧玻璃的数值，并保留测量方向、测点位置、自动或人工模式、复测结果和异常说明。

电子表格或质量管理系统中可以为五个分层数据分别设置字段。若项目结构种类较多，可增加设计值、实测值、偏差、资料来源和复核状态。现场照片应能够对应窗号或板块号，但照片不能代替原始测量记录。

异常结果需要形成闭环

实测结构与资料不一致时，应先排除测量方向、记录顺序、测点位置和模式设置错误，再核对加工单、进场标签和设计变更。确认异常后，可扩大同批次或同区域抽样范围，判断是单块问题、局部混装还是批次性偏差。

处理记录应说明复测人员、复测仪器、复测位置、资料核查结果和最终处置。若玻璃已经安装，不宜在未确认原因前贸然拆卸。厚度偏差是否影响使用，应由设计、施工、监理、检测或质量责任主体结合项目要求评估，测厚数据只是其中一项依据。

标准方法与现场测量工具的关系

GB/T 11944-2025是中空玻璃现行产品标准，门窗和幕墙项目还可能涉及GB/T 8478、GB/T 21086及现场检测相关标准。玻璃为Low-E镀膜或安全玻璃时，还需核对相应产品标准。不同标准关注的项目并不只包括厚度，因此不能把一次测厚结果表述为整块中空玻璃已经通过全部检验。

三玻两腔玻璃测厚仪更适合用于来料核对、过程抽检、成品复查、安装后结构确认和维修调查。林上LS201可以作为上述环节的便携式配置示例，但仪器数据应与图纸、生产记录、计量状态和复测结果共同保存。涉及争议仲裁、第三方报告或法定检验时，应按照正式委托要求采用相应检测程序。

一套可复核的检测方法，应让另一名人员能够依据记录找到同一块玻璃、同一测量方向和相近测点，并获得可以解释的分层结果。测量速度固然重要，但测点、方向、原始值和复核链条完整，才是三玻两腔玻璃厚度数据进入质量管理体系的前提。
