什么是涂层测厚仪?

来源:林上科技   发布时间:2019/11/9 8:41:18  浏览:
什么是涂层测厚仪?涂层测厚仪的工作原理有哪些?这些问题在本文都会得到解答。本文主要介绍测量干膜的涂层测厚仪以及其工作原理。

  1.什么是涂层测厚仪?

  涂层测厚仪(也称为膜厚仪)用于测量干膜厚度。控制干膜厚度是涂料行业中极为重要的一个环节。因为干膜的厚度会影响到涂料工艺,产品的质量和成本。干膜厚度测量可用于评估涂层的预期使用寿命,产品的外观和性能。

  2. 如何用涂层测厚仪测量干膜厚度?

  干膜厚度(DFT)可以使用以下两种方法进行测量:破坏性厚度测量,使用切割机将涂层切割到基材上。无损涂层厚度测量,测量的过程中,涂层表面不会受到损伤。例如磁感应和涡流厚度测量方法。

  无损涂层厚度测量

  可以在磁性金属表面或非磁性金属表面(例如不锈钢或铝)上进行无损涂层厚度测量。数字涂层测厚仪是测量金属基材上涂层厚度的理想选择。电磁感应用于铁磁性金属基材上的非磁性涂层厚度测量,而涡流原理则用于非磁性金属上的非导电涂层厚度测量。

  3. 不同工作原理的涂层测厚仪

  1)电磁感应涂层测厚仪

  用于测量磁性金属基材上涂层厚度的磁性涂层测厚仪采用的是电磁感应原理。使用三线圈探针系统,中心线圈由仪器供电。而其他两个线圈(位于中心线圈的两侧)则检测产生的磁场。仪器产生的信号是正弦波,因此在中央线圈周围会产生交变磁场。

  当没有磁性材料影响探头时,磁场将平均地切入另外两个线圈。当探针靠近未涂覆的基材时,磁场变得不平衡,更多的磁场会切割最近的线圈,更远的线圈将被切割的更少。这在两个线圈之间产生了净电压,该净电压是到基材的距离(涂层厚度)。

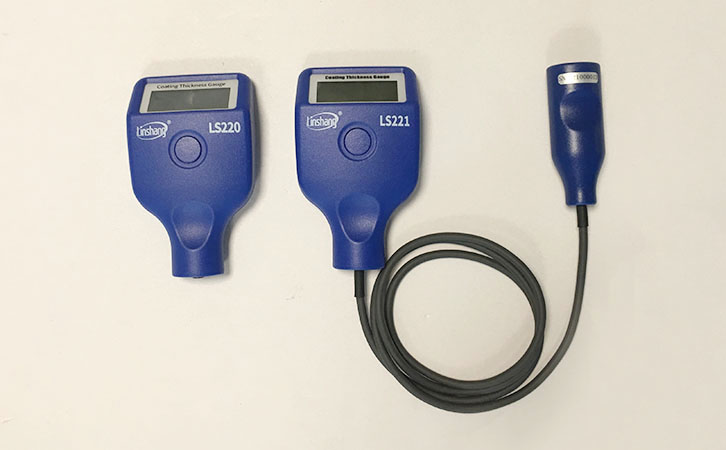

林上涂层测厚仪

  2) 涡流涂层测厚仪

  在涡流原理的情况下,使用具有相对较高的频率信号(几兆赫兹)的单个线圈探针,以在涂层下的非铁金属中产生交变磁场。产生的磁场使得涡流在基材中循环,而基材又具有相关的磁场。这些磁场影响涂层厚度探针并引起线圈电阻抗的变化。这些变化取决于涂层的厚度。

标签: 涂层测厚仪
