激光玻璃测厚仪如何测单层与多层玻璃：工程质检流程解析

玻璃厚度检测看起来只是尺寸测量，进入工程质量管理后却涉及多个环节。玻璃加工企业要核对原片和成品结构，门窗企业要确认来料与订单一致，施工人员要复核安装位置，监理或质量人员还要处理图纸、供货资料和现场结果之间的差异。尤其是玻璃已经安装后，无法使用卡尺接触两侧，激光玻璃测厚仪便成为常用的现场核查工具。

建立检测流程时，应先区分单层玻璃、多层实心结构和带空气层的中空结构，再确定测点、读数、复测和留档方法。不能因为仪器可以从单侧显示多个反射界面，就把所有反射线都直接解释为玻璃片。镀膜、夹层胶片、表面附着物和重复反射可能改变线条数量，需要结合结构资料判断。

不同玻璃结构的质量关注点不同

单片玻璃边缘可接触时，接触式量具通常更直接。安装完成后，玻璃边缘被框体遮挡，或样品尺寸较大不便移动，单侧光学测量更适合。对于中空玻璃，厚度检测的目的不只是得到总厚度，还包括核对每片玻璃和空气层是否符合订单、图纸或企业检验文件。

把检测安排到正确的质量环节

在来料检验环节，可以按供应批号、玻璃规格和结构类型抽样。检测人员先核对标签、订单和随货资料，再测量代表性样品。如果样品尚未安装，可以把接触式测量与单侧测量进行比对，建立操作人员对反射线的识别经验。

在加工过程巡检中，重点是防止不同厚度原片、不同间隔条规格或不同结构订单混料。此时不宜等全部成品完成后才抽查，而应在换单、换规格、设备调整和批次切换后增加测量。检测结果应与生产任务单关联，便于后续追溯。

在成品和安装后复核中，玻璃边缘可能已经不可接触。检测人员需要从单侧读取各层信息，并把测点位置与窗号、板块编号或立面位置对应。出现结果与设计资料不一致时，应先排除读数和记录错误，再扩大抽查范围。

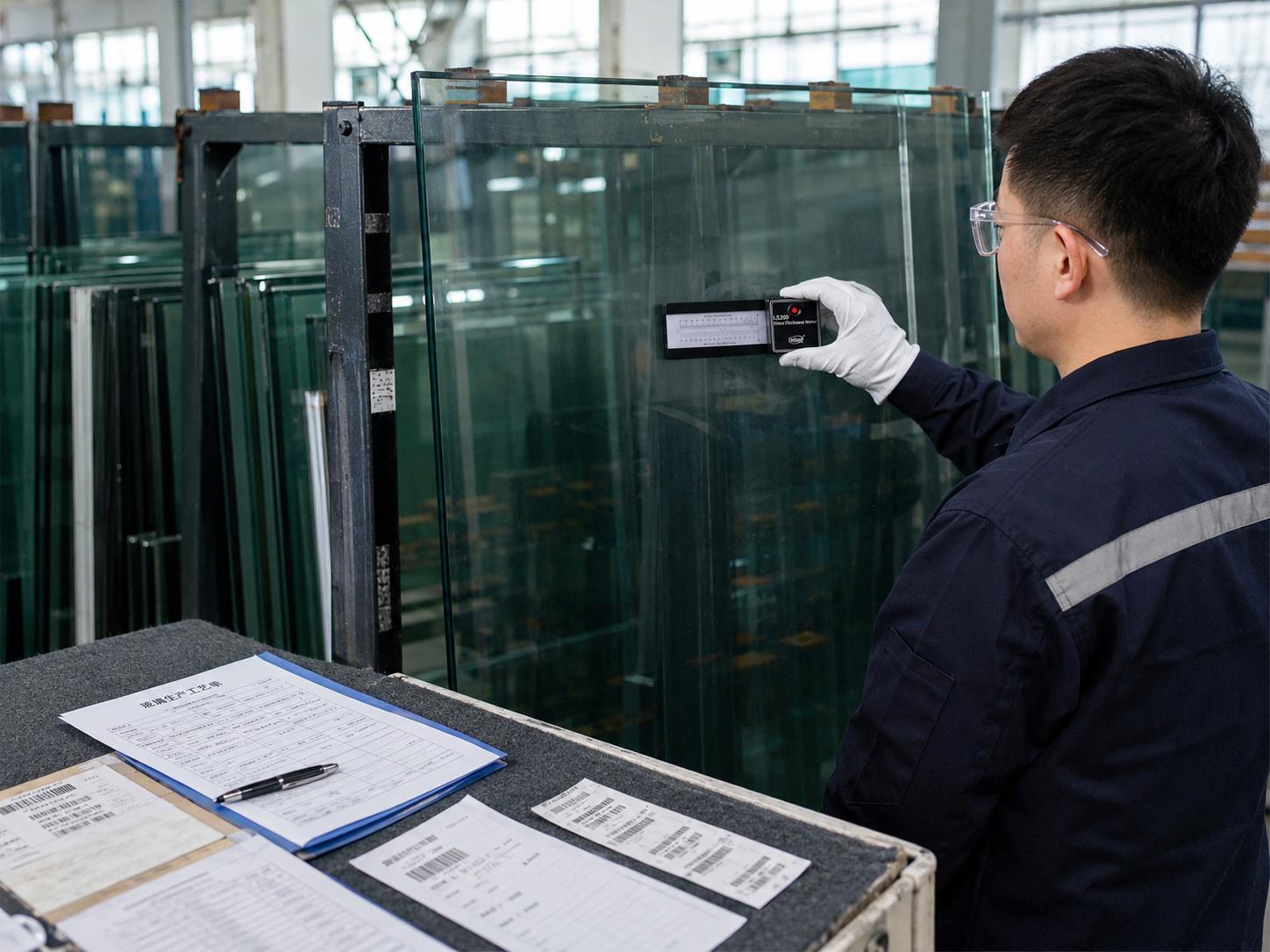

玻璃加工成品厚度质量抽检

单层玻璃的测量流程

测量单层玻璃时，先选择平整、清洁且没有贴膜残留的区域。将仪器稳定贴合玻璃表面，观察玻璃前后两个主要界面的反射位置，记录二者之间的刻度差。为避免视差，观察方向应保持一致，不能第一次从正面读取，第二次从明显偏斜方向读取。

同一块玻璃建议在不同位置复测。若两个测点存在明显差异，先检查是否靠近边缘、孔位、丝印、表面缺陷或弯曲区域。玻璃厚度通常不会在短距离内无规律大幅变化，因此异常差异往往提示测点、识别或操作存在问题。

双层和多层玻璃的测量流程

双玻一腔结构会形成多组主要反射界面。检测人员应按照从近到远的顺序记录反射位置，不要只记最终计算值。第一片玻璃两个表面之间的差值对应第一片玻璃厚度，两片玻璃内表面之间的差值对应空气层厚度，第二片玻璃两个表面之间的差值对应第二片玻璃厚度。

三玻两腔结构需要识别更多反射线，操作难度高于双层结构。建议先根据设计资料写出预期结构，再逐组对应反射线。若反射线过密或存在附加反射，应更换测点，并由另一名人员独立复核。不能为了让结果符合图纸而主观忽略无法解释的线条。

夹层玻璃或夹层中空结构的界面更复杂。中间胶片可能形成额外光学界面，镀膜面也可能增强某些反射。现场工具可以帮助识别结构，但对于复杂样品，应把生产资料、产品标识和其他检测结果纳入判断。

LS200适合放在哪些质检节点

林上LS200采用激光反射原理和刻度尺读数，可从玻璃单侧测量玻璃片及空气夹层。其标称精度为±0.5mm，玻璃厚度量程为70mm，空气夹层量程为34mm。对于门窗来料抽检、幕墙板块复核、安装后结构检查和维修排查，这类配置能够减少拆卸玻璃的需求。

在玻璃加工现场，LS200可以作为生产巡检和出货前抽查工具；在工程现场，可用于对照图纸核查结构是否存在明显差异。林上仪器的作用是提供现场厚度信息，而不是直接判定玻璃是否达到全部安全、节能或耐久要求。对于允许偏差较小、争议处理或第三方报告，应结合精度更高的方法和相应标准程序。

使用LS200时，企业还应制定统一的反射线记录格式。只写“测得厚度正常”无法形成有效质量证据。应记录各条主要反射线位置、计算方法、最终结果和复测结果，并注明是否存在镀膜、夹层或强光干扰。

建立抽样、复测和异常处理规则

异常数据不能直接删除。第一次读数、复测值和最终采用结果都应保留，并说明排除某个结果的理由。例如，测点存在贴膜残留、仪器没有贴合或反射线被强光遮盖，都应在记录中注明。这样既能避免人为选择数据，也便于后续分析操作误差。

仪器校准状态应与检测记录关联。企业可以建立仪器台账，记录型号、编号、校准日期、证书编号、使用部门和状态。林上LS200等现场仪器在发生跌落、维修或异常读数后，应按内部程序进行检查，必要时重新校准，而不是继续使用到下一固定周期。

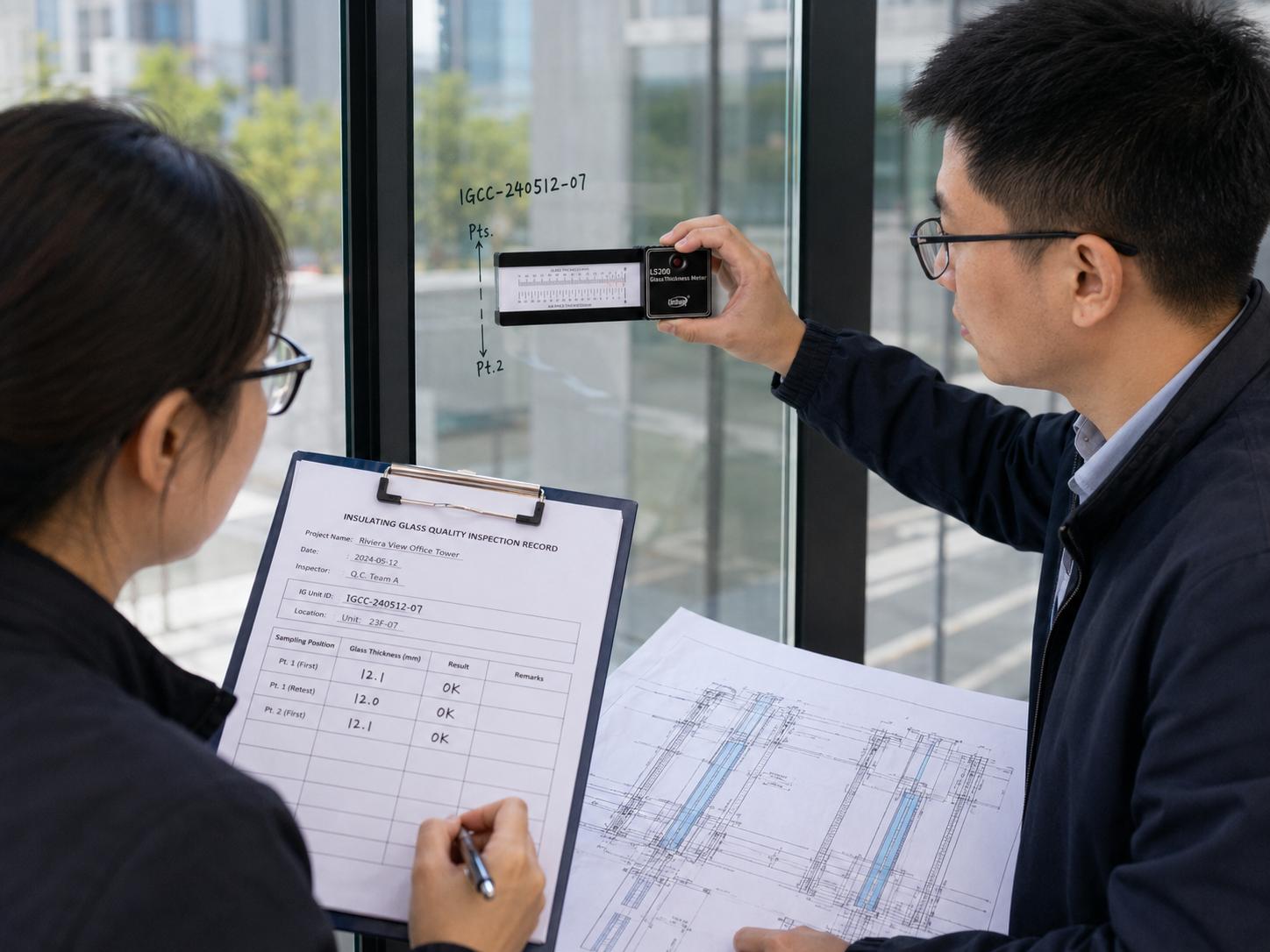

门窗玻璃测厚数据记录与复测

标准方法与现场工具要分清

中空玻璃、建筑幕墙、门窗和安全玻璃分别受到不同标准、设计文件和工程技术要求约束。厚度只是产品结构和尺寸信息的一部分。中空玻璃还涉及密封、露点、耐久及外观等项目；安全玻璃涉及相应的安全性能和试验要求；幕墙与门窗还需要考虑结构、安装和整体性能。

因此，激光玻璃测厚仪适合用于内部质控、现场筛查、结构复核和异常排查。它不能仅凭一个厚度结果确认产品已经满足全部标准，也不能代替规定的破坏性试验、实验室试验或工程性能检测。正式判定时，应核对检测日期对应的现行标准版本，并结合设计文件、抽样规则和计量状态。

让测厚数据真正进入质量闭环

厚度数据的价值不在于填满一张表，而在于能够回答三个问题：测的是哪块玻璃，结果与什么要求比较，出现异常后采取了什么措施。企业可以把玻璃编号、订单号、检测值和处理结果关联起来，用于供应商评价、生产纠偏、工程复核和客诉追溯。

一套完整流程应包括任务确认、样品分类、仪器检查、测点布置、原始读数、计算、独立复测、结果判定和记录归档。激光玻璃测厚仪放在这一流程中，才能从便携工具转化为稳定的质量管理手段。
