便携式玻璃测厚仪测中空与夹胶玻璃：结果识别和复测方法

便携式玻璃测厚仪测量普通单片玻璃时，结果通常比较容易理解；遇到中空玻璃、夹胶玻璃和中空夹胶结构后，真正的难点往往变成“屏幕上的多个数据分别代表什么”。如果没有先弄清玻璃结构和反射界面的关系，检测人员可能把膜层信号当成玻璃层，把夹胶界面当成胶层厚度，或者只选择一个接近设计值的结果记录。

正确的处理思路不是让仪器替代人员判断，而是先建立预期结构，再通过自动识别、人工核对、多点重复和资料复查确认结果。现场读数只能说明仪器在当前测点识别到的厚度关系，最终如何解释，还要结合玻璃类别、加工状态、设计文件和方法边界。

中空玻璃读数要按层次顺序理解

常见双玻单腔中空玻璃由第一片玻璃、空气层和第二片玻璃组成。单侧测量时，光束会在不同玻璃表面形成反射，仪器据此计算各片玻璃及空气层厚度。理想情况下，显示结果应与“玻璃—空气层—玻璃”的排列顺序对应。

三玻两腔结构则应出现三片玻璃和两个空气层。检测时不能只确认三片玻璃的厚度，还要检查两个空气层是否都被识别。某一界面反射较弱、仪器没有贴平或玻璃带有特殊膜层时，自动结果可能出现漏识别或附加信号，因此复杂结构需要通过不同点位和人工模式复核。

测到玻璃片不等于测到夹胶层

夹层玻璃由两片或多片玻璃与中间膜组合。玻璃与空气之间通常能够形成清晰反射，但中间膜与玻璃之间的光学关系不同，反射信号未必足以稳定计算胶层厚度。因此，便携式光学测厚仪即使能够显示夹胶玻璃中各玻璃片的厚度，也不能自动推出中间膜厚度。

林上LS201可用于单片、中空、三玻两腔和夹胶等玻璃结构的单侧测量。按照其测量原理和官方应用说明，测量夹胶玻璃时主要获取玻璃片数据，不能把它概括为通用夹胶层测厚仪。个别特殊结构如果在夹胶界面设置了具有明显反射特性的膜层，屏幕可能出现附加信号，但该信号是否代表膜层位置、胶层边界或其他界面，仍需通过已知样品和资料验证。

现场记录应避免写成“夹胶层实测厚度”，除非采用的方法、仪器和样品条件明确支持这一结论。更稳妥的写法是分别记录可确认的玻璃片厚度，并注明“夹胶中间层未通过本方法直接测定”。

为什么自动模式会出现层数不一致

自动模式依据信号强弱、位置和算法规则识别玻璃层次，适合反射界面清晰的常规结构。但实际玻璃可能带有Low-E膜、反射膜、后贴膜、丝印层、保护膜或夹胶界面，这些因素会改变反射信号数量和强弱。

如果显示层数多于设计结构，应先检查玻璃表面是否有贴膜，再核对设计中是否包含镀膜或夹胶结构。不能直接把每一个信号都认作一片玻璃。如果显示层数少于预期，应检查仪器是否完全贴合、测点是否靠近边部、后层反射是否较弱，并在其他区域重新测量。

林上LS201具有自动和人工测量模式。自动模式适合初次快速识别，人工模式更适合已知玻璃结构、但自动结果存在疑问的情况。人工核对时应以反射顺序和多次测量的一致性为依据，不能仅因为某个数据接近图纸值就人为确认。

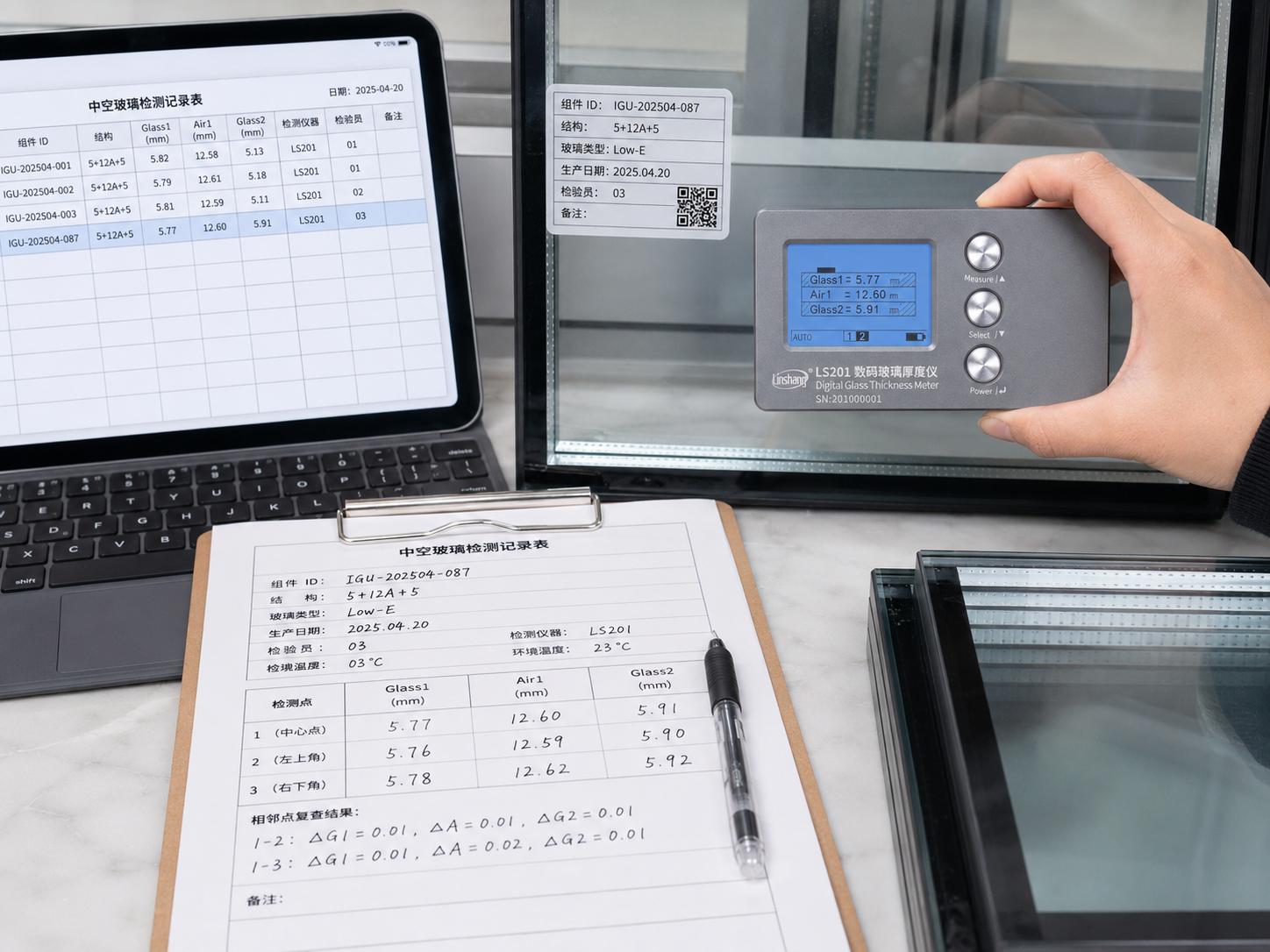

中空与夹胶玻璃读数复核

一套可执行的结果复核流程

核对预期结构

从加工单、门窗表、幕墙分格图、玻璃标签或进场资料中提取设计结构。例如，先写清是双玻单腔、三玻两腔还是夹胶中空，再列出预期的玻璃片数量和空气层数量。设计文件未说明夹胶中间层具体组成时，不应自行补充。

选择两个以上代表性测点

测点应远离边框、隔条、密封胶、孔洞、夹具和明显缺陷。大面积玻璃可以在中心区及另一处可接近区域测量。若不同区域的结果持续不一致，应考虑玻璃弯曲、局部贴膜、测量姿态或实际结构异常，而不是简单取平均。

同一测点连续测量

连续测量可以判断操作重复性。若读数波动明显，应先排查贴合和表面状态。每次测量前后仪器位置变化过大，会把样品差异和操作差异混在一起，因此复测时应尽量保持测点一致。

比较自动结果与人工结果

自动模式结果合理且重复稳定时，可以作为记录基础；结构复杂或信号数量异常时，再通过人工模式核对。两种模式结论不一致时，应保留原始读数和异常说明，不宜只保存最终选择的数据。

与图纸和批次资料交叉核对

现场实测与设计值不一致时，应确认是否测错分格、图纸是否变更、玻璃是否来自不同批次以及安装过程中是否发生替换。只有在排除编号和资料问题后，才能将差异列为实物结构异常。

常见误判及修正方法

如何判断数据是否具有记录价值

有效数据至少应满足三个条件：测量对象编号清楚、同一结构多次读数具有合理一致性、结果解释符合仪器方法边界。缺少其中任何一项，数字即使看起来精确，也可能无法用于质量追溯。

林上LS201标称精度为±（0.1mm＋1%H）。记录时应使用完整精度表达，并区分仪器标称精度、现场重复性和工程允许偏差。仪器精度说明设备在规定条件下的能力，重复性反映当前操作和样品状态，工程允许偏差则来自标准、图纸或合同，三者不能互相替代。

对于边界值，不宜只测一次后直接与允许偏差比较。应检查仪器计量状态，在相同位置重复测量，并根据企业程序决定是否增加测点或使用其他方法复核。若数据用于正式报告，还应保存原始记录，不要只保留整理后的平均值。

标准切换期应特别注意版本

中空玻璃产品目前应关注GB/T 11944-2025。钢化玻璃、夹层玻璃和建筑用安全玻璃相关标准在2026年8月1日前后存在版本切换，项目应根据检测日期、合同约定和标准实施状态确定适用依据。

便携式玻璃测厚仪能够辅助核对厚度和层次，但不能完成钢化碎片、抗冲击、露点、密封耐久、传热性能等试验。即使实测厚度与图纸完全一致，也只能说明这一检测项目未发现明显差异，不能扩展为整块玻璃全部性能合格。

把异常信号留在记录中

质量记录不应只呈现“正常结果”。当某一测点出现层数异常、无法识别、读数波动或与设计不一致时，应记录测点位置、表面状态、自动模式结果、人工复核结果和后续处理。异常数据对于发现贴膜、混批、错误安装和结构变化往往比正常读数更有价值。

便携式玻璃测厚仪的正确用法，是把仪器读数放进完整的判断链条：预期结构、现场测量、重复验证、资料核对、异常处理和结果留档。以林上LS201作为现场配置时，可以利用其数码显示和两种测量模式提高多层玻璃复核效率，同时应始终保留夹胶层不能常规直接定量、厚度不能代表全部质量指标等技术边界。
